Hallo!

Ich wende mich an Euch, da ich leider nicht mehr weiter weiß...
Ich bin Fahrzeugbau-Student und möchte im Rahmen einer ingenieurmäßigen Arbeit eine Karosserie modellieren.
Leider können mir die Dozenten nicht weiterhelfen. -Schulterzucken-

Ich habe Mehrfachschnitte (Querspanten) skizziert und diese per "Splines" (als Führungskurven i. Längsrichtung) verbunden und per "Fläche mit Mehrfachschnitten" umhüllt.
Am Fahrzeugheck habe ich per "Beule" an der Ellipse eine Beule bombiert.

Ich weiß nicht wie ich die Beule tangentenstetig an die bereits geformte Heckpartie übergehen lassen kann.

Ich danke Euch für jeden Hinweis.
PS: (Bitte Vorgehensweise etwas ausführlicher beantworten)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Servus
Versuch es mal eher mit der Funktion "Füllen".
Für die Begrenzung die Ellipse auswählen, als Stützelement die Fläche (aus Mehrfachschnitten). Über die Angabe eines Durchgangpunktes kann die Ausbeulung definiert werden.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo EAZY,

es gibt noch eine Alternative:

verlängere Deine Führungssplines so, dass sie alle in einem Punkt zusammenlaufen. Wenn Dein letzter Schnitt die Ellipse ist,gehe dann im Erzeugungs-Fenster der "Fläche mit Mehrfachschnitten" ins Register "Neubegrenzung" (Eines der letzten Register) Dort deaktivierst Du das Feld "Neu begrenzt auf Endbereich" und Deine Fläche folgt den Führungskurven bis zum Ende. So kannst Du die "Beule" gleicht mit den Führungskurven dazumodellieren.

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo bgrittmann, hallo Mörchen!

Danke für die schnellen Antworten! Ich hatte den Gedanken v. Mörchen auch schon gehabt, jedoch wieder verworfen, da die Splines dann im Heckbereich kräftig "aus dem Ruder laufen". D.h. ich krieg dann die Form nicht so hin, wie ich sie gern hätte.

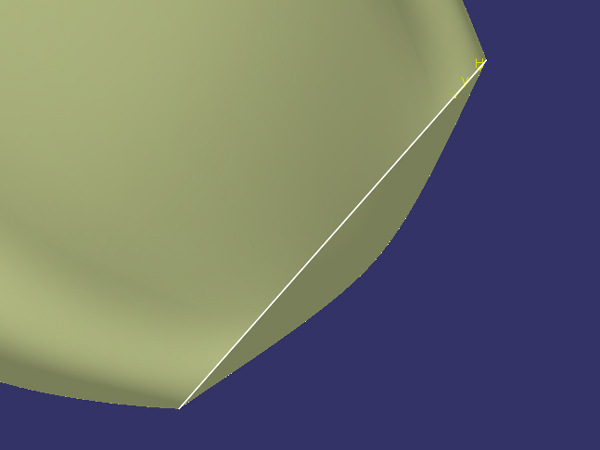

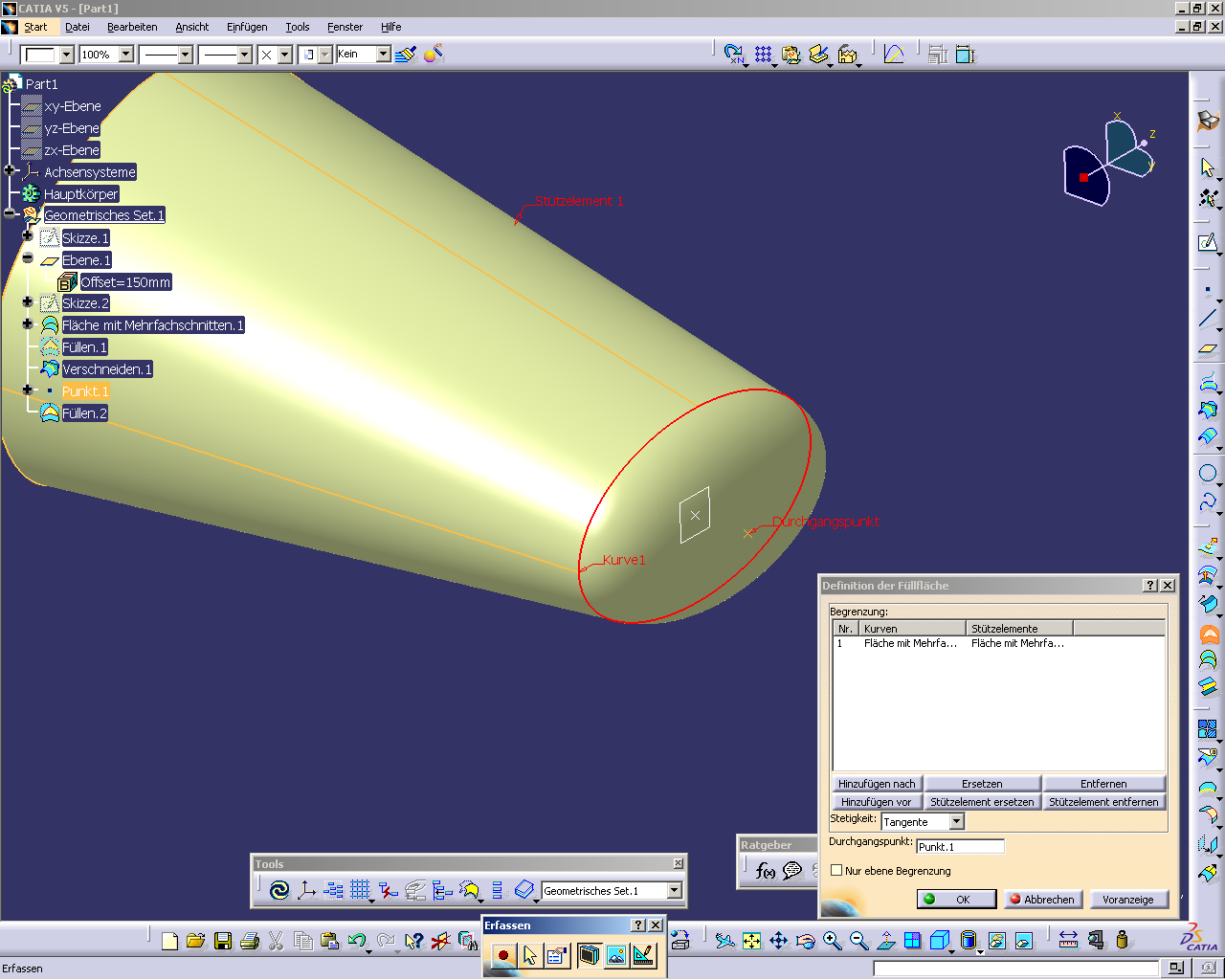

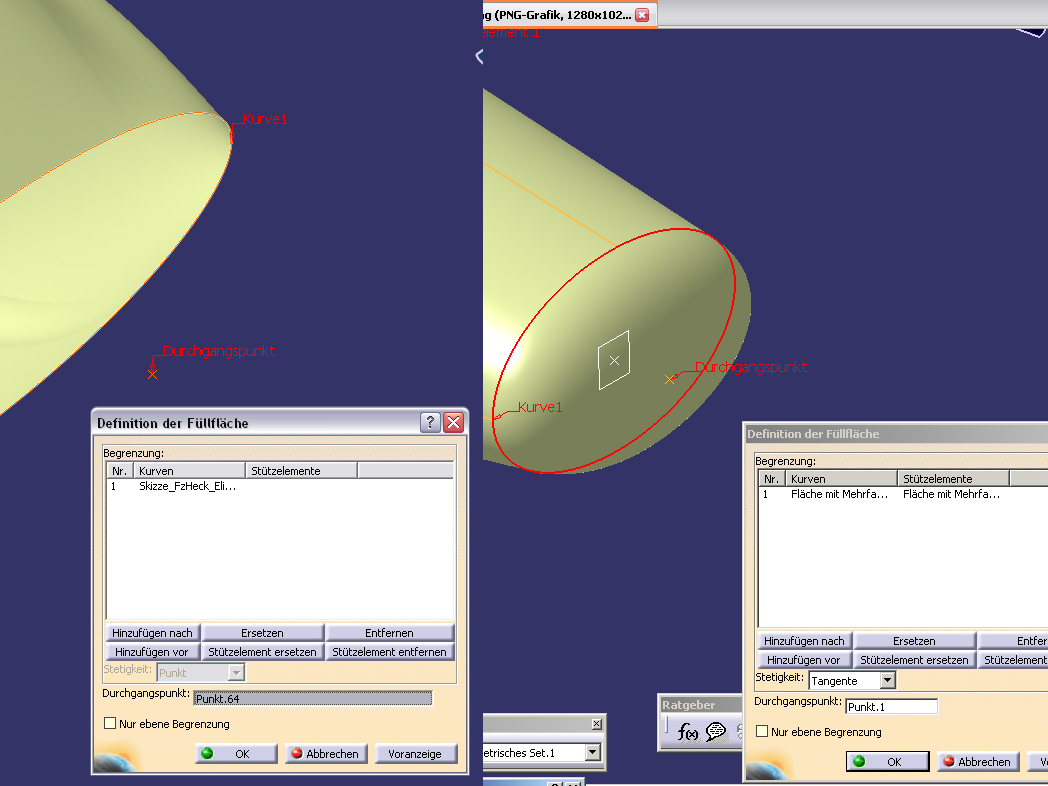

Ich habe nun versucht bgrittmann´s Vorschlag nachzugehen. Aber bei mir ist die Funktion der Tangentenstetigkeit gesperrt (siehe Screenshot).
Woran kann das liegen?

MfG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo EAZY,

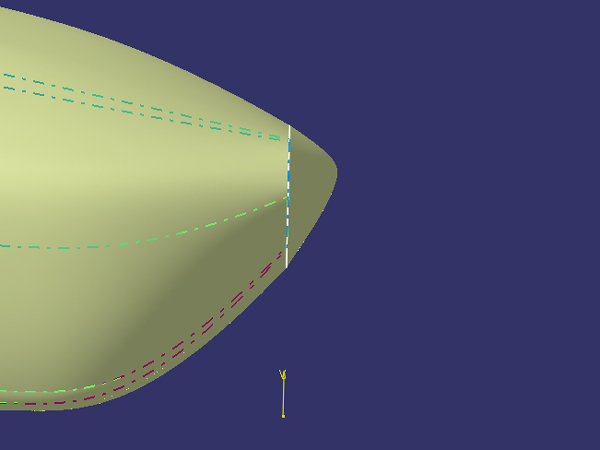

die Tangentenstetigkeit wird erst aktiv, wenn die Stützfläche selektiert wurde. Im 2. Bild ist doch alles ok...

Noch mal zu den Führungskurven: Du kannst sie doch mit Tangenten im letzten Punkt formen. Ich kann mir nicht vorstellen, dass das nicht geht.

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Mörchen!

Ich hatte den Fehler jetzt auch bemerkt.
Ich werde jetzt erstmal ein wenig probieren; Danke für die Ratschläge!!!

MfG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Zitat:

---

Original erstellt von Mörchen:
Hallo EAZY,

es gibt noch eine Alternative:

verlängere Deine Führungssplines so, dass sie alle in einem Punkt zusammenlaufen. Wenn Dein letzter Schnitt die Ellipse ist,gehe dann im Erzeugungs-Fenster der "Fläche mit Mehrfachschnitten" ins Register "Neubegrenzung" (Eines der letzten Register) Dort deaktivierst Du das Feld "Neu begrenzt auf Endbereich" und Deine Fläche folgt den Führungskurven bis zum Ende. So kannst Du die "Beule" gleicht mit den Führungskurven dazumodellieren.

Gruß
Mörchen

---

Hallo nochmal!

Ich hab das mal versucht. Allerdings kam ne Fehlermeldung raus.
Ich hab 4 Splines in einem Punkt zusammenlaufen lassen (wobei ich die Splines alle in dem einen Punkt tangential hab zulaufen lassen). Bei den "F. m. Mehrfachschnitten" hab ich unter "Neubegrenzung" "Neu begrenzt auf Endbereich" abgewählt.

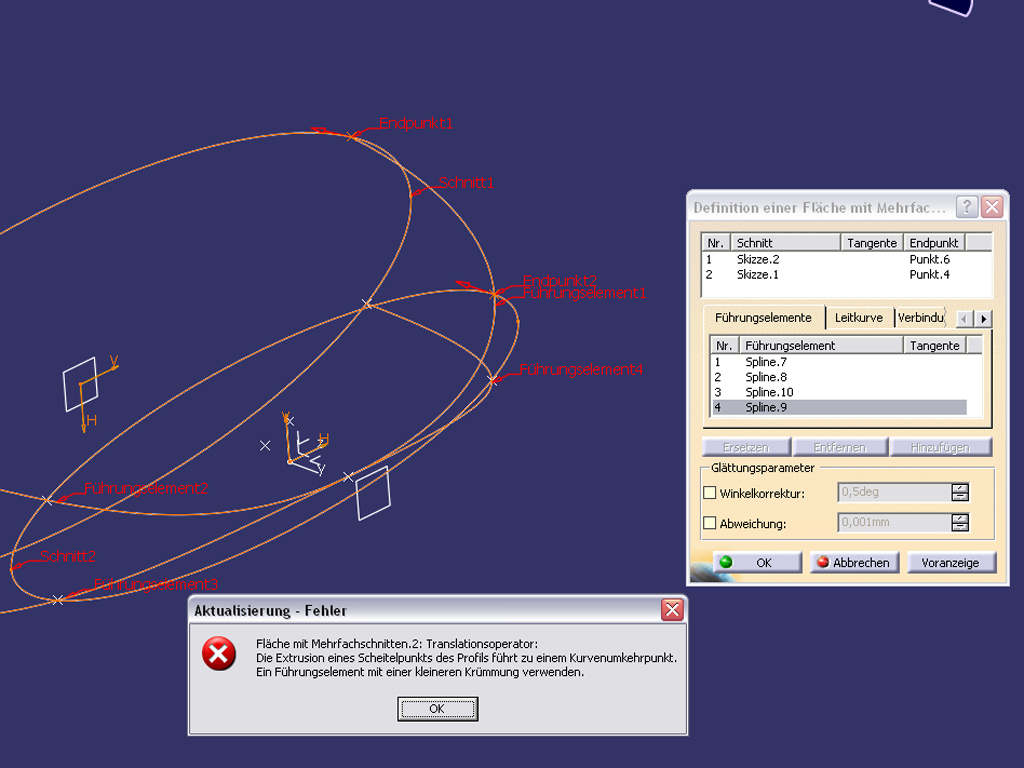

Fehlermeldung: siehe pic...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo EAZY,

zur Fehlereingrenzung baue ich die Lofts immer schrittweise auf:

- zuerst die Schnitte - Voranzeige klicken oder sogar ok, damit die Fläche mal im Baum steht und ich nicht jedesmal alles neu durchklicken muss.

- Dann die Führungskurven einzeln, immer mit Voranzeige dazwischen

- zuletzt die Neubegrenzung raus

So findest Du die Stelle, an der CATIA aussteigt.

Du kannst mal versuchen, eine neue Leitkurve zu bauen. Dafür gibt es den Befehl "Leitkurve, geht aber auch mit Spline:

beginnend in Deinem Punkt an der Beule immer senkrecht auf die Schnittebenen. Dann versuchs mal mit dieser Leitkurve.

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

dein heck sieht ja fast aus wie eine alte corvette stingray

zu deinem "problem"
du könntest das ganze eventuell auch mit einer blendsurf schliessen - da könntest du dann sogar einen krümmungstetigen übergang hinbekommen.
wie weit das ganze dann ausgebeult wird, das kannst du bei der blendsurf nur "indirekt" über die tension parameter einstellen.

damit das mir der blendsurf funktioniert musst du allerdings die ellipse (also deine letzte section) in 2 teile schneiden. bei der blendsurf definition dann die beiden teile und jeweils die fläche auswählen. das gibt dann eine schöne blendsurf.

C2 bzw krümmungsstetige flächen haben die autobauer "ganz lieb", weil sich alles schön drin spiegelt :-)

mario

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke für die Tipps. Hat hingehauen!!!
