Thema: Sicke bis an Rand verlängern (3280 mal gelesen)
|
Benny6483 Mitglied Techniker Konstrukteur

 Beiträge: 119 Registriert: 07.10.2007 Catia V5 R16
|
erstellt am: 17. Jan. 2008 12:00 <-- editieren / zitieren --> Unities abgeben:

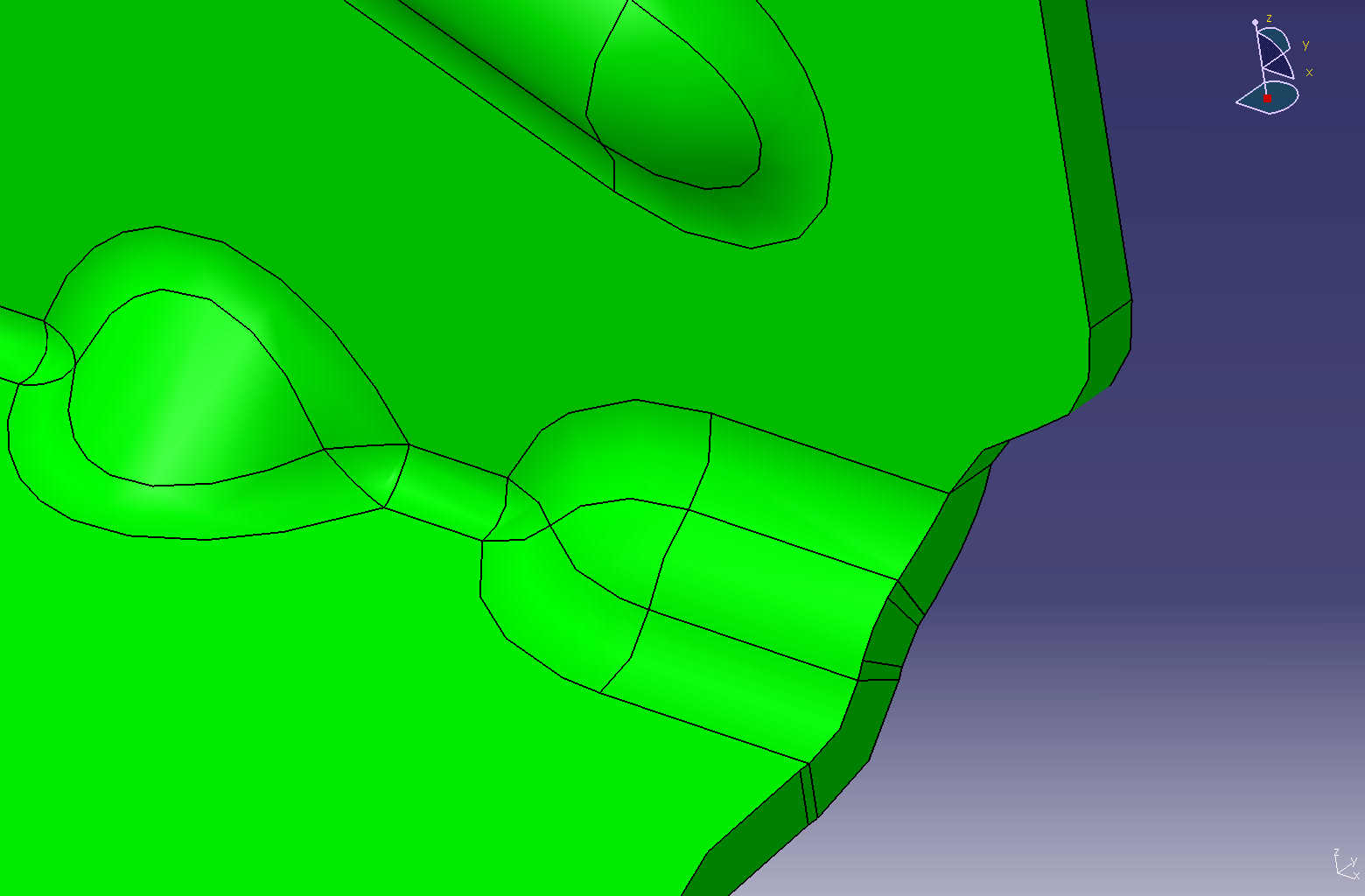

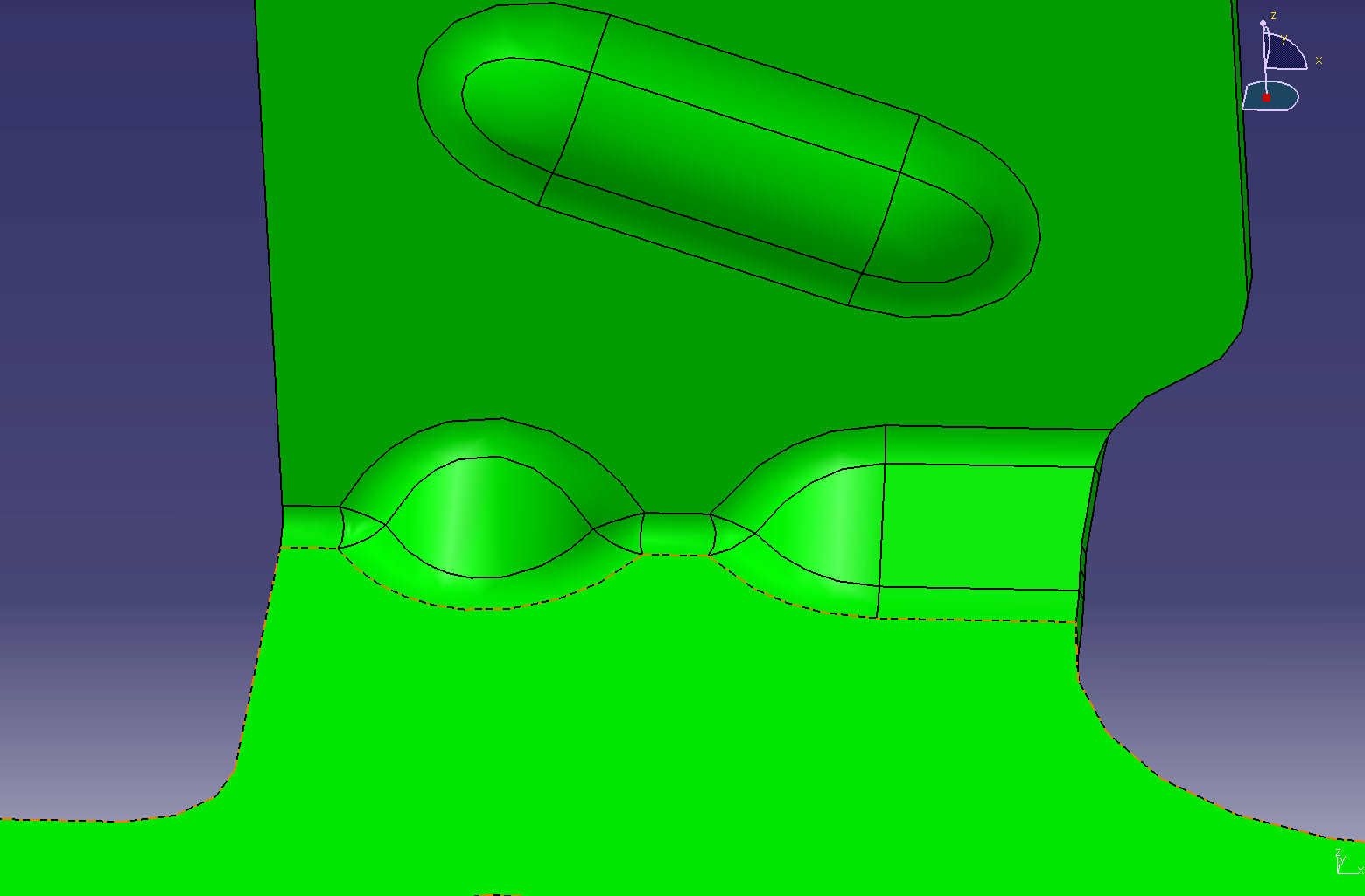

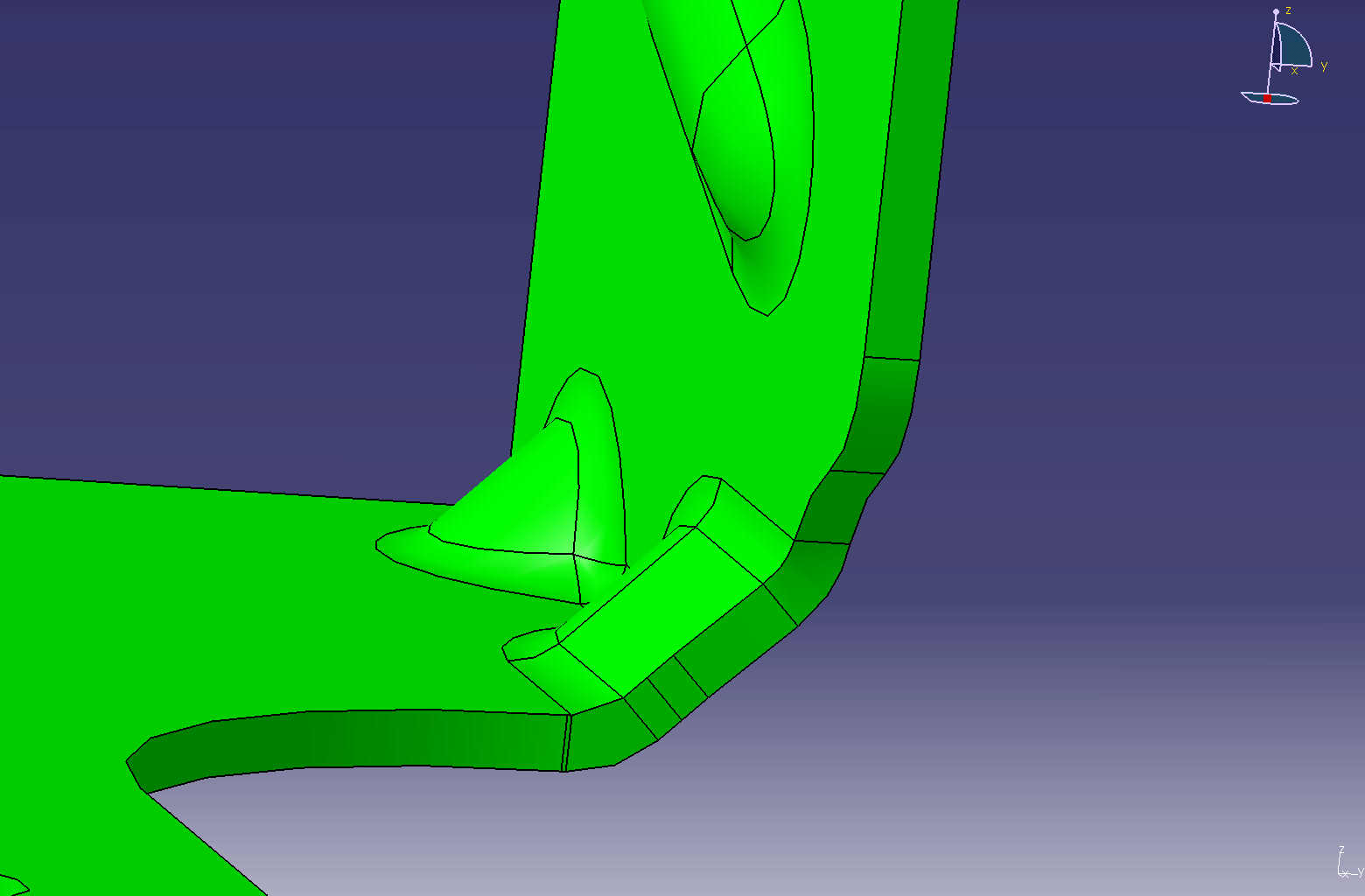

Ich probiere eine Sicke zu verbreitern, so das sie bis über den Rand hinaus geht. Im SheetMetal habe ich gar keinen Ansatz gefunden wie ich das angehen könnte und im GSD ist es mir gelungen, doch mit der Form bin ich nicht zufrieden, da ich jetzt eine Fläche drin habe und diese hätte ich gerne verrundet. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mörchen Ehrenmitglied V.I.P. h.c. CAD-Trainerin (CATIA V5)

 Beiträge: 3830 Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 17. Jan. 2008 12:04 <-- editieren / zitieren --> Unities abgeben:          Nur für Benny6483
Hallo Benny6483, kannst Du vielleicht das umgebende Blech so groß machen, dass die Sicke reinpasst, die Sicke im Sheetmetal normal erzeugen und danach das überflüssige Material samt dem Sickenteil abschneiden? GRuß Mörchen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Benny6483 Mitglied Techniker Konstrukteur

 Beiträge: 119 Registriert: 07.10.2007 Catia V5 R16
|
erstellt am: 17. Jan. 2008 12:09 <-- editieren / zitieren --> Unities abgeben:
Hallo Mörchen, ich kann die Fläche größer lassen, jedoch mit welcher funktion bekomme ich diese Sicke so in die Breite gezogen? Die einzige Funktion für Mantelflächen ist ja die Stiffening Rib, oder? [Diese Nachricht wurde von Benny6483 am 17. Jan. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Guenter Graff Mitglied

 Beiträge: 267 Registriert: 04.03.2001 CATIA V5R19SP3 AutoForm 4.1
|
erstellt am: 24. Jan. 2008 09:55 <-- editieren / zitieren --> Unities abgeben:          Nur für Benny6483

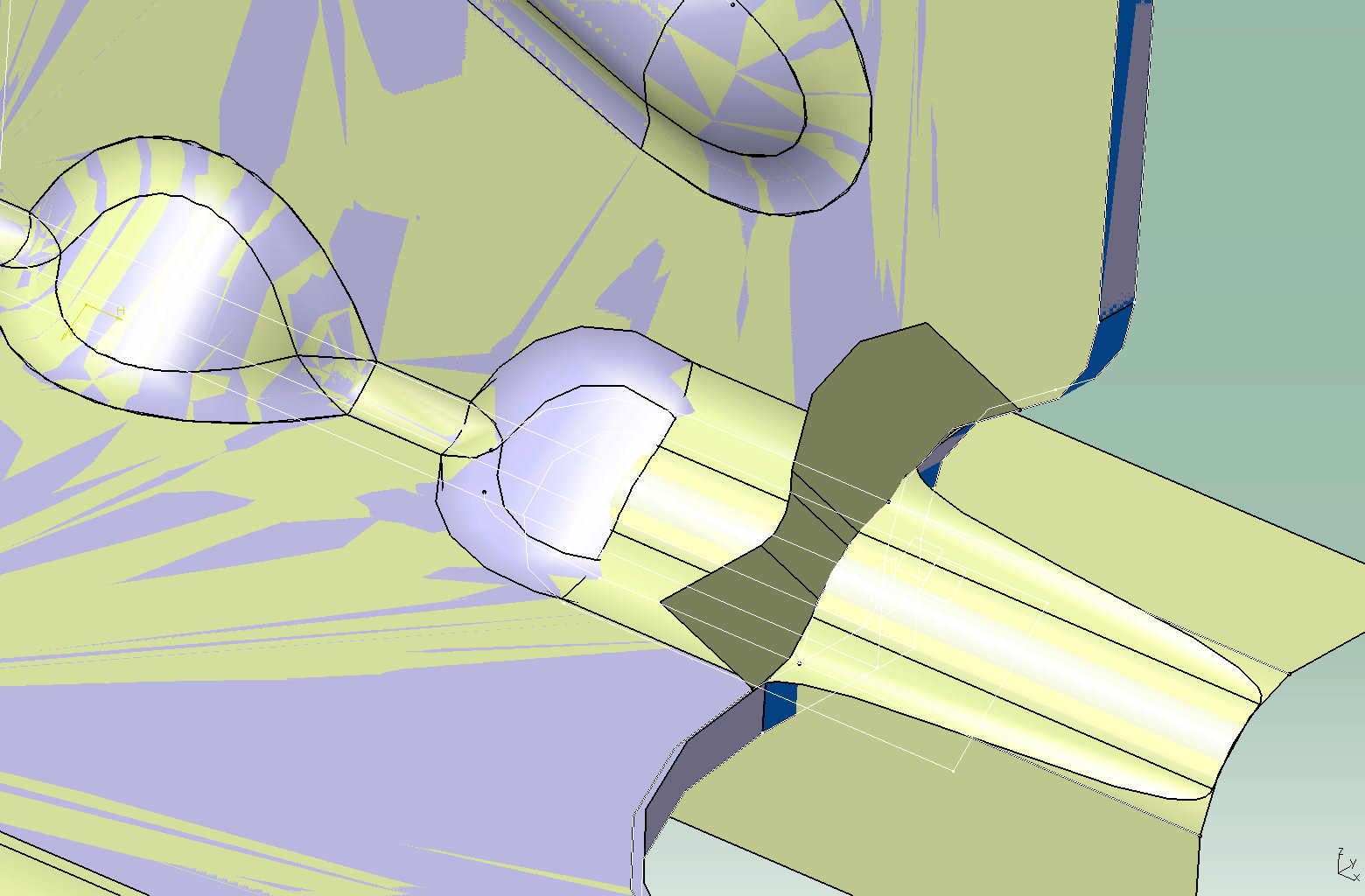

Hallo Benny, wie ist die Sicke von der Grundgeometrie erzeugt worden? So wie es aussieht ist ein Sweep (Circle) über die Ecke des Bauteilprofils gelegt worden und dann reinverrundet. Ich würde versuchen die Sweep um 90° zu drehen, einen Auslauf konstruieren und dann reinverrunden. Den Sweep kannst Du auf der einen Seite über das Bauteil überstehen lassen und später abschneiden. Vielleicht kannst Du auch das Modell mal posten. ------------------ Gruß Günter
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mörchen Ehrenmitglied V.I.P. h.c. CAD-Trainerin (CATIA V5)

 Beiträge: 3830 Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 24. Jan. 2008 10:33 <-- editieren / zitieren --> Unities abgeben:          Nur für Benny6483
Hallo Benny6483, Du könntest es mit Kurvenstempel, Flächenstempel und Benutzerstempel versuchen, evtl. in der abgewickelten Ansicht. Hab grad keine Catja dabei, zum Ausprobieren. Bin mir nicht sicher, ob man diese Stempel in der Biegung machen kann. Gruß Mörchen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Benny6483 Mitglied Techniker Konstrukteur

 Beiträge: 119 Registriert: 07.10.2007 Catia V5 R16
|
erstellt am: 30. Jan. 2008 08:26 <-- editieren / zitieren --> Unities abgeben:
|
