Hallo zusammen,

habe folgendes Problem:
Habe eine importierte Freiformfläche auf der ich unter einem Winkel von z.B. 90°
auf einer Abstandskurve eine Fläche erstellen will.
Wie gehe ich da vor?

Gruss Mac

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Mac,

wenn die Führungskurve nicht auf der Fläche liegt, zu der der Abstand definiert wird, wird es Probleme geben. Ansonsten mit Translation (einen Sub-Typ wählen "mit Referenzfläche")

gruß
mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Mörchen,

danke für deine Antwort.
Ich glaube meine Frage habe war umständlich gestellt.

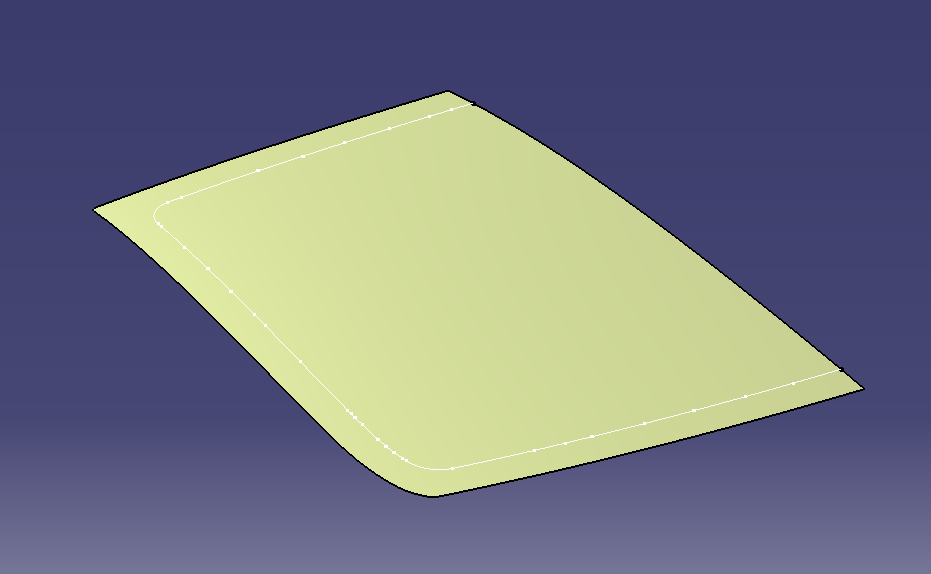

Anbei ein Bild zum besseren Verständniss.
Auf der Fläche mit der kurve eine senkrechte Fläche erstellen.

Gruss Mac

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Mac (so heißt mein Kater auch  ,

entweder machst Du eine Extrusion, wenn Du unter "senkrecht" in Richtung Z verstehst (dann muss noch die Richtung angegeben werden),

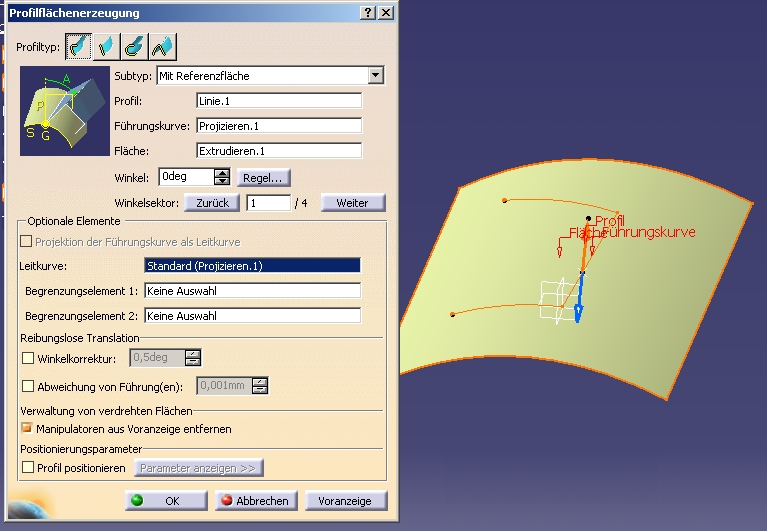

oder eine Translation Typ Linie mit Referenzfläche: Führungskurve ist Deine Kurve, die Fläche als Referenz und 90° Winkel angeben.

gruß
Mörchen

[Diese Nachricht wurde von Mörchen am 10. Dez. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo zusammen,

@Mörchen:
Nur heißt MacNewly in Wirklichkeit anders als dein Kater.

@MacNewly:
Bei der Kurve würde ich versuchen, sie auf eine Ebene zu projizieren und die Kurve zu bereinigen. Mit den kleinen Stücken bin ich mir nicht sicher, ob da alles sauber ist.

Die bereinigte Kurve nimmst du dann als Spine der Translationsfläche.

Viele Grüße,

CEROG

------------------
CATIA-FAQ

http://www.cad-gaenssler.de

---

Oh Mörchen,

ich glaube ich stehe heute auf dem Schlauch:
1. Extrusion kann ich nicht nehmen, da Fläche nicht in Richtung Z sondern senkrecht zur
  Ausgangsfläche stehen soll.
2. Translation Typ Linie mit Referenzfläche find ich nicht

Gruss Mac

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

HAllo zusammen,

@MacNewly:
Du benötigst die Lizenz Generative Shape Design.

Ansonsten ist noch eine Skizze für das Profil notwendig.

Viele grüße,

CEROG

------------------
CATIA-FAQ

http://www.cad-gaenssler.de

---

Hallo Mörchen,

habe in der Eile dein Bild übersehen, sorry.
Danke für deine Hilfe.

Gruss Mac

PS: Meine Kater heißen Churchill und Einstein

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


CEROG hat recht,

wenn Du nicht die passende Lizenz hast, kann es sein, dass Du nur den Profiltyp "explizit" hast. Dann musst Du noch eine Linie zeichnen für das Profil (Der SubTyp Linie liefert das Profil gleich mit).
Du machst eine Linie in 3D, Typ senkrecht zur Fläche. Damit als Profil kannst Du dann mit dem Subtyp "explizit" arbeiten.

gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo CEROG,

danke für deinen Tipp. Werde die Kurve bereinigen und als Spine nehmen.

Werde mich mal wieder bei dir melden.

Gruss Mac

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich bin mir nicht 100% sicher ob ich das richtig verstanden habe.

Du suchst eine Fläche, die in jedem Punkt deiner Kurve einen 90°Winkel zur Fläche hat?

Das geht einfach über den Befehl Sweep.

Das Profil ist Linie, der Spline die Kurve und Refernce Surface. Dann muss da noch nen Feld sein, wo du den 90° Winkel eingestellen kannst.

Die Kurve muss dazu auf der Fläche liegen und scheinbar soll sie ja tangentenstetig sein.

Ich habe sowas schon mal gemacht, aber ist lange her, das ich mit V5 gearbeitet habe.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---
