Hallo Matthias,
am besten gehst Du so vor:
Du kannst in den Skizzen der Schnitte die entsprechenden Punkte erzeugen, mußt sie aber unbedingtals Ausgabekomponente umwandeln, weil sonst die Skizze unbrauchbar wird.
Wenn Du alle Punkte hast, machst Du z.B. mit Spline Deine Führungskurven.
Nun gehst Du in Deinen Befehl:

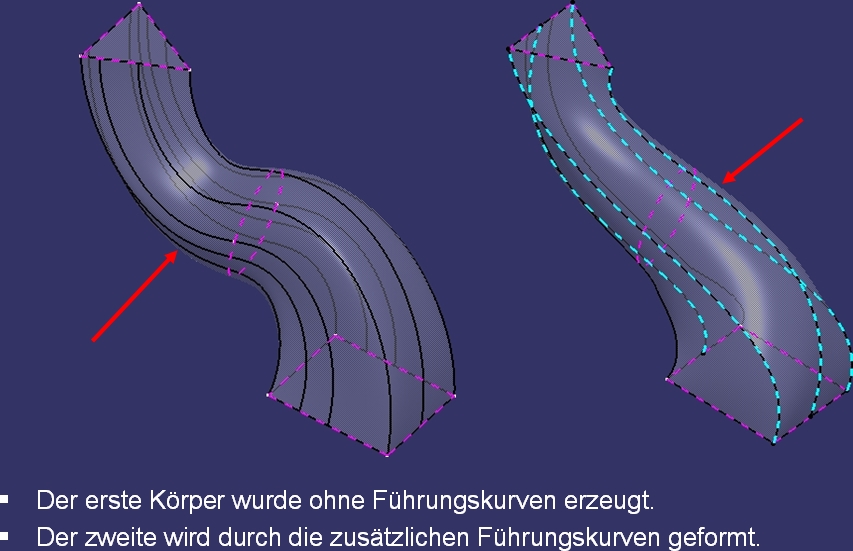

Den ersten Schnitt anklicken und sofort den ersten Punkt, der auf diesem Schnitt sitzt. Den 2. Schnitt -den 2.Punkt usw. Die Punkte müssen richtig zueinander stehen. Die roten Pfeile für die Umlaufrichtung müssen auch harmonieren.
Wenn alle Schnitte definiert sind, klickst Du in das Fenster "Führungselemente" unten und selektierst nacheinander Deine Führungskurven. Dann kontrollier im Register Verbindung, was dort angewählt ist, im Zweifelsfall ist die Einstellung "Faktor" die am ehesten funktioniert.

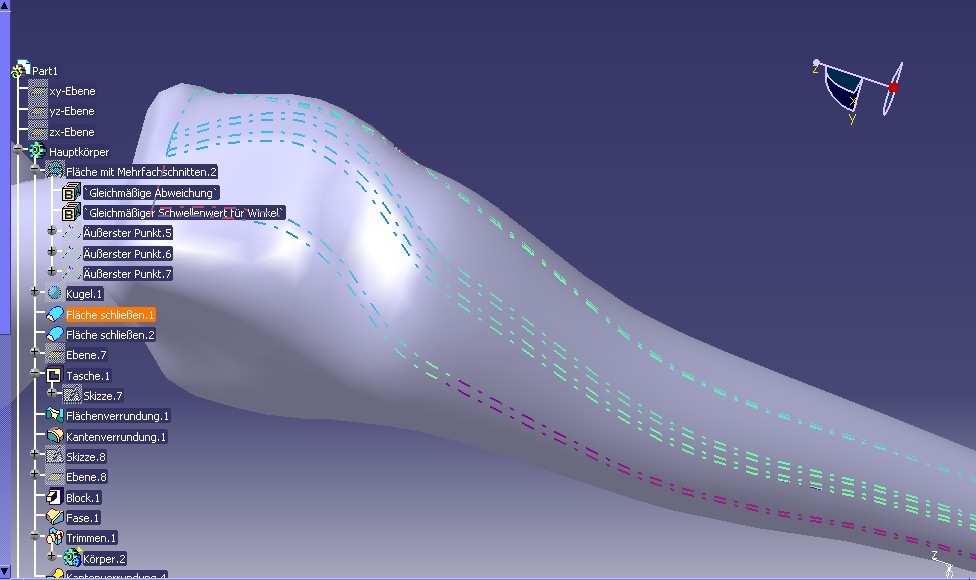

Dann mach die Voranzeige und schau, was CATIA dazu meint. Es ist dringend erforderlich, dass alle Führungskurven kongruent zu den Schnitten sind. Weil die Fläche ja durch beide laufen muss. Wenn es Probleme gibt, nimm die Führungskurven raus und probier sie einzeln dazu zu nehmen, damit Du rausfindest, wo es hakt.
Mit dem Register Verbindungen kann man auch die Verdrehungen unterbinden. Hier erzeugt allerdings CATIA die Kurven und man hat nicht die Möglichkeit, tangentiale Bedingungen zu den Kurven zu definieren.
Spiel mal ein bißchen, wenns nicht klappt, melde Dich wieder.
