Autor Thema:  Fehlermeldung beim Erstellen von Flächen (1632 mal gelesen)
Lowrider614
Mitglied
Wissenschafticher Mitarbeiter


Sehen Sie sich das Profil von Lowrider614 an!   Senden Sie eine Private Message an Lowrider614  Schreiben Sie einen Gästebucheintrag für Lowrider614

Beiträge: 41
Registriert: 12.07.2007

Windows 7 64-bit
Catia V5 R24 alle Workbenches verfügbar (ED2 Lizenz)

erstellt am: 12. Jul. 2007 17:56    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo!
Ich bin neu hier im Forum. Ich bin Student und brauche nun im Zuge meines HiWi-Jobs ein wenig Hilfe.

Ich will eine Kurve ausfüllen. Wenn ich dies tue, kriege ich immer folgende Fehlermeldung:
"Das Ausfüllen ist fehlgeschlagen. Die Begrenzung ist nicht geschlossen. Die Geometrie muss verbessert werden."
Nun kurz zur Historie der Kurve. Ich habe mit einem Digitalisierungswerkzeug eine Oberfläche digitalisiert und diese in gleichmäßigen Abständen geschnitten. Diese Schnittkurven habe ich in Catia importiert und weiterverarbeitet (Kurve kam als .igs-File). Ich habe 8 Schnittkurven und bei 7 hat das Programm selbst erkannt, dass es sich um eine zusammenhängende Linie handelt. Nur bei einer hat er die einzelnen Punkte die im .igs-File angegeben sind alle einzeln mit Linien verbunden und nicht erkannt, dass es eine durchgehende Linie sein soll. Dieses Problem habe ich im GSD mit "Zusammenfügen" behoben. Nun kann ich aber keine Fläche aus der Kurve erzeugen. Ich wäre nun sehr dankbar, wenn mir jemand helfen könnte.
Danke schon mal
Gruß Tim

------------------
Ich hab keine Ahnung also lasst die besserwisserischen Sprüche!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

jkaestle
Mitglied



Sehen Sie sich das Profil von jkaestle an!   Senden Sie eine Private Message an jkaestle  Schreiben Sie einen Gästebucheintrag für jkaestle

Beiträge: 1091
Registriert: 08.02.2002

erstellt am: 13. Jul. 2007 08:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Lowrider614 10 Unities + Antwort hilfreich

Hallo,
Die Fehlermeldung sagt eigentlich alles: Deine Kontur ist nicht geschlossen.
In der Toolbar "Analysis" im GSD gibt es den "Curve Connect Checker" (sorry, englisches User Interface). Damit solltest Du rauskriegen, wo die Lücke ist. Ein Join hilft in diesem Fall nicht. Damit packckst Du lediglich die Kurvenzüge zu einem Feature zusammen. Geschlossen wird dadurch nichts.
Je nachdem wie die Kurven aussehen, kann die Lücke auf verschiedene Arten geschlossen werden:
- einen Spline, Linie o.Ä. reinflicken
- Kurven verlängern und trimmen (falls sie sich dann schneiden)
- ...

------------------
Viele Grüße
Jochen Kästle

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lowrider614
Mitglied
Wissenschafticher Mitarbeiter


Sehen Sie sich das Profil von Lowrider614 an!   Senden Sie eine Private Message an Lowrider614  Schreiben Sie einen Gästebucheintrag für Lowrider614

Beiträge: 41
Registriert: 12.07.2007

Windows 7 64-bit
Catia V5 R24 alle Workbenches verfügbar (ED2 Lizenz)

erstellt am: 13. Jul. 2007 11:16    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Jochen!

Danke erst einmal für deine schnelle Antwort.
Eine simple Frage hätte ich dann noch:
Wo finde ich denn den "Curve Connect Checker"?

Gruß Tim

------------------
Ich hab keine Ahnung also lasst die besserwisserischen Sprüche!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Landskronbier
Mitglied
Dipl.-Ing. in Fahrzeugkonstruktion


Sehen Sie sich das Profil von Landskronbier an!   Senden Sie eine Private Message an Landskronbier  Schreiben Sie einen Gästebucheintrag für Landskronbier

Beiträge: 271
Registriert: 27.07.2004

Win XP
CATIA V5 R19SP3

erstellt am: 13. Jul. 2007 11:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Lowrider614 10 Unities + Antwort hilfreich




Hallo Tim,

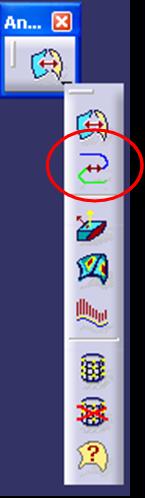

Wechsel die Workbench zu Generative Shape Design. Unter der Toolbar Analysis befindet sich der Connect Checker und darunter (auf das kleine schwarze Dreieck klicken) der Curve Connect Checker (siehe Bild).

------------------
MfG Martin
maba-engineering

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lowrider614
Mitglied
Wissenschafticher Mitarbeiter


Sehen Sie sich das Profil von Lowrider614 an!   Senden Sie eine Private Message an Lowrider614  Schreiben Sie einen Gästebucheintrag für Lowrider614

Beiträge: 41
Registriert: 12.07.2007

Windows 7 64-bit
Catia V5 R24 alle Workbenches verfügbar (ED2 Lizenz)

erstellt am: 13. Jul. 2007 12:02    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Danke!
Ich hab jetzt mal die Prüfung durchgeführt und es stellte sich heraus: Es sind keine Abstände zwischen den einzelnen Linien vorhanden. Das Problem ist nun folgendes: ICh habe auf der Kurve Schätzungsweise 1000 Punkte die ich nun verbinden muss. Das ist natürlich sehr viel Arbeit, wenn man die alle einzeln anklicken muss, um einen Spline daraus zu machn. Gibt es nun eine andere Mgl. um nur die Punkte zu selektieren und einen Spline hindurchzulegen?
Gruß Tim

P.S. Ich hab mal ein Bild von meinem Problem in den Anhang getan. Im rechten Teil des Bildes fehlen ein paar Linien zwischen den einzelnen Punkten. Das kommt aber von der Nachbearbeitung, die sind im CATIA schon vorhanden.

------------------
Ich hab keine Ahnung also lasst die besserwisserischen Sprüche!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cdroste
Mitglied



Sehen Sie sich das Profil von cdroste an!   Senden Sie eine Private Message an cdroste  Schreiben Sie einen Gästebucheintrag für cdroste

Beiträge: 120
Registriert: 04.10.2006

erstellt am: 13. Jul. 2007 13:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Lowrider614 10 Unities + Antwort hilfreich

Hallo Tim,

was du versuchen kannst, ist folgendes: du machst ein Geometrical Set, in dem deine Punkte liegen und dann ein neues, in dem du deinen Spline erzeugst. Du kannst für die Splinedefinition anstatt einzelner Punkte das komplette Geometrical Set anklicken. Allerdings brauchst du etwas Glück dabei - CATIA nimmt die Punkte in der Reihenfolge, in der sie im Set liegen. Vielleicht gibt das Murks. Aber auf jeden Fall ist es einen Versuch wert.

Viele Grüsse

Christina

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
