Thema: Flächenproblem (1501 mal gelesen)
|
manuel_bo
Mitglied
Projektingenieur
   Beiträge: 459
Registriert: 14.12.2005
|
erstellt am: 22. Nov. 2006 22:36  <-- editieren / zitieren -->   Unities abgeben:
hallo hab folgendes problem. brauche zu dem rohr (siehe anhang) ein gegenstück (auf der geschnittenen seite) welches aber einen 10stand von 10 mm von der geschnittenen kannte hat und 50 lang ist. ich hoffe ihr wisst was ich meine. danke. ------------------
mfg manuel [Diese Nachricht wurde von manuel_bo am 10. Jul. 2007 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
kri
Mitglied
Dipl. Ing. Konstruktion / FEM
Beiträge: 965
Registriert: 15.12.2004 Hauptrechner
CATIA V5R12, R14, R16 32/64Bit
Windows XP Pro X64 Edition
Intel XEON E5345 4x2,33GHz
16GB RAM
Quadro FX 3450/4000 SDI 256MB
-
Zweitrechner
CATIA V5R12, R14, R16 32/64Bit
Windows XP Pro X64 Edition
2x Intel Pentium D 3.2GHz
4GB RAM
Quadro FX 3450/4000 SDI 256MB
|
erstellt am: 23. Nov. 2006 14:25 <-- editieren / zitieren --> Unities abgeben: Nur für manuel_bo
Toll, is ne *.vda. Wer soll die öffnen?
Vieleicht würde ein Bild helfen und Du kriegst ne Antwort. ------------------
kri Warum wollen Leute, die nicht einmal einen PC sauber hoch und wieder runter fahren können, entscheiden welches Spiel ich kaufe/spiele? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
manuel_bo
Mitglied
Projektingenieur
Beiträge: 459
Registriert: 14.12.2005
|
erstellt am: 23. Nov. 2006 15:50 <-- editieren / zitieren --> Unities abgeben:
|
predy
Mitglied
Industriedesigner
Beiträge: 777
Registriert: 05.07.2003 CATIA V5R16 SP3 64Bit
Windows XP Pro X64 Edition
2x Intel Xeon 3.6GHz 4GB RAM
Nvidia Quadro FX 3450/4000 SDI 256MB
|
erstellt am: 23. Nov. 2006 15:53 <-- editieren / zitieren --> Unities abgeben: Nur für manuel_bo
|
manuel_bo
Mitglied
Projektingenieur
Beiträge: 459
Registriert: 14.12.2005
|
erstellt am: 23. Nov. 2006 16:18 <-- editieren / zitieren --> Unities abgeben:
|
Herbert Leichtfuss
Mitglied
Beiträge: 287
Registriert: 09.01.2001 CASIO FX-50
|
erstellt am: 27. Nov. 2006 12:00 <-- editieren / zitieren --> Unities abgeben: Nur für manuel_bo
|
kri
Mitglied
Dipl. Ing. Konstruktion / FEM
Beiträge: 965
Registriert: 15.12.2004 Hauptrechner
CATIA V5R12, R14, R16 32/64Bit
Windows XP Pro X64 Edition
Intel XEON E5345 4x2,33GHz
16GB RAM
Quadro FX 3450/4000 SDI 256MB
-
Zweitrechner
CATIA V5R12, R14, R16 32/64Bit
Windows XP Pro X64 Edition
2x Intel Pentium D 3.2GHz
4GB RAM
Quadro FX 3450/4000 SDI 256MB
|
erstellt am: 27. Nov. 2006 15:56 <-- editieren / zitieren --> Unities abgeben: Nur für manuel_bo
Hallo, Ich kenn zwar die Dimensionen des Rohres nicht. Aber es sieht nicht als zu groß aus. Du kannst erst mal einen identischen Zylinder erstelle.
Dann die Schnittkontur auf den Zylinder übertragen (extract dann projekt).
Dann die Kurvenelemnte, die 10mm offsetierbar sind auf dem neuen Zylinder parelellversetzen (GSD / Parallel Curve)
Die nicht offsetierbaren Bereiche dann z.B. mit Connect Curve verbinden und auf Zylinder projezieren. Aber die Schnittkante sieht grottenschlecht aus! Willst Du damit wirklich arbeiten?
Mache lieber was neues, daß besser aussieht. Das bearbeitet sich dann auch leichter weiter. ------------------
kri Warum wollen Leute, die nicht einmal einen PC sauber hoch und wieder runter fahren können, entscheiden welches Spiel ich kaufe/spiele? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
manuel_bo
Mitglied
Projektingenieur
Beiträge: 459
Registriert: 14.12.2005
|
erstellt am: 28. Nov. 2006 17:19 <-- editieren / zitieren --> Unities abgeben:
wie geht das genau?bekomm das ned hin mit dem 10 mm offset.könnt ihr mir bitte helfen? das mit den 10 mm soll so sein.hab jetzt mehr infos bekommen. zu dem einen rohr in der datei, soll eine negativform entstehen, bei der die zähne 10mm kleine bzw grösser sind (allso 10 mm offset von jedem einzellnen zahn. danke ------------------
mfg manuel [Diese Nachricht wurde von manuel_bo am 28. Nov. 2006 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Herbert Leichtfuss
Mitglied
Beiträge: 287
Registriert: 09.01.2001 CASIO FX-50
|
erstellt am: 30. Nov. 2006 13:44 <-- editieren / zitieren --> Unities abgeben: Nur für manuel_bo
|
manuel_bo
Mitglied
Projektingenieur
Beiträge: 459
Registriert: 14.12.2005
|
erstellt am: 30. Nov. 2006 16:59 <-- editieren / zitieren --> Unities abgeben:
Zitat:
Original erstellt von Herbert Leichtfuss:
Moin,

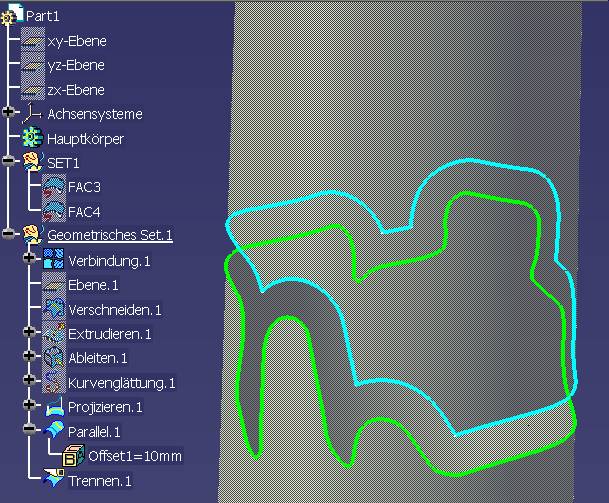

vielleicht so?Ciao Herbert...
hallo. ja genau so, wie geht das? hab schon stunden rumprobiert aber nix geschafft. wie bekomm ich das so hin?
danke
------------------
mfg manuel Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Thomas Harmening
Ehrenmitglied V.I.P. h.c.
Arbeiter ツ
Beiträge: 2897
Registriert: 06.07.2001 NX 12
|
erstellt am: 01. Dez. 2006 10:23 <-- editieren / zitieren --> Unities abgeben: Nur für manuel_bo
Der Herbert hat es doch so schön aufgezeigt - im Baum ... Aus den beiden Halbschalen des Zylinders wird ein Flächenverbund erstellt
Eine Ebene im Lot zur Achse definiert mit dem Flächenverbund eine Schnittkante,
von der aus eine Flächenextrusion (ergibt einen Zylinder) erzeugt wird. Die zu versezende Kurve wird abgeleitet und anschliessend geglättet um Punktstetigkeiten zu entfernen.
Diese Kurve wird auch die Zylindrische Mantelfläche projeziert
und bassierend auf selbiger ein 10mm Versatz erzeugt
und dan diesem die Mantelfläche getrennt [Diese Nachricht wurde von Thomas Harmening am 01. Dez. 2006 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
