Thema: Anforderungen an Führungselemnte? (1280 mal gelesen)
|
Power
Mitglied
   Beiträge: 1077
Registriert: 08.11.2004 NX10, CATIA V5 Umsteiger
|
erstellt am: 27. Okt. 2006 16:12  <-- editieren / zitieren -->   Unities abgeben:

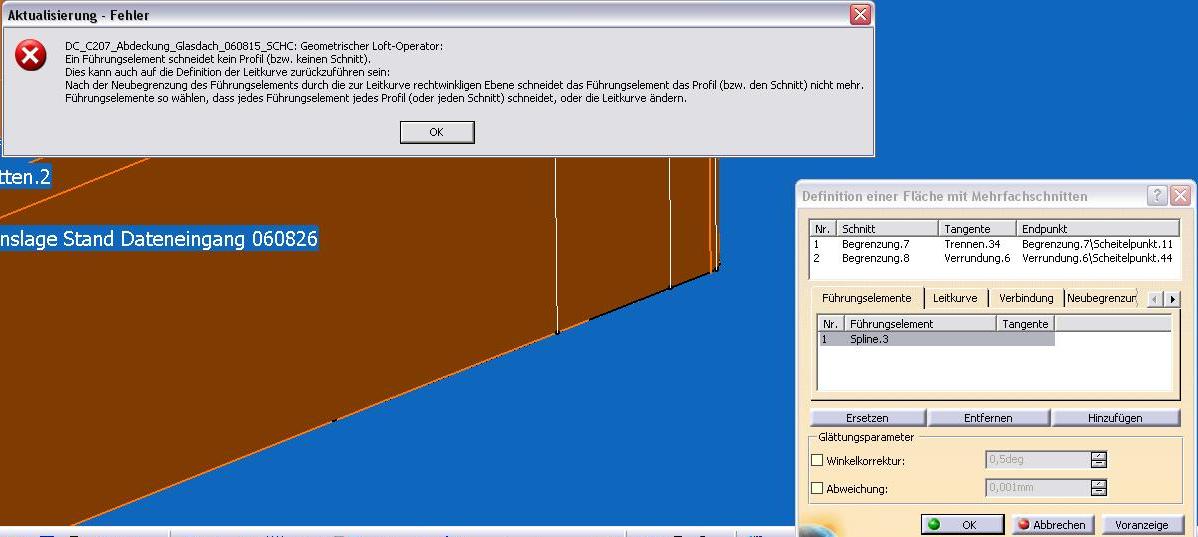

Gruß an alle, wenn ich hur anfange meiner Fläche mit Mehrfachschnitten eine Führungskurve zuzuordnen, dann sagt er folgendes (sieh Bild). Welche Anforderungen muss eine Führungskurve erfüllen mit es geht? ------------------
Gruß
Power Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied
|
erstellt am: 28. Okt. 2006 20:26 <-- editieren / zitieren -->
Hallo Power, wie ist deine Führungskurve entstanden? Es sieht so aus, als ob die Führungskurve etwas zu kurz geraten ist oder nicht durch jeden Schnitt geht. Wenn es machbar ist, solltest Du die Führungskurve durch die Endpunkt der Schnittkurven legen. Dabei sollte die Kurve aber nicht wild anfangen zu schwingen, sonst wirkt sich das wieder auf die Flächenqualität aus - negativ. Viele Grüße, CEROG ------------------
Inoffizielle CATIA-HIlfeseite
CATIA-FAQ
Inoffizielle Linux-Hilfeseite http://www.cad-gaenssler.de |
Ex-Mitglied
|
erstellt am: 29. Okt. 2006 06:53 <-- editieren / zitieren -->
Hallo Power, ich mach hier mal weiter. Wenn Deine Führungskurven passen, ist der nächste Kandidat für die Fehlersuche die Leitkurve ("SPINE"). CATIA richtet beim Aufspannen der Fläche die Schnittkurvenebenen normal zum SPINE aus. Gibst du keine explizite SPINE-Kurve vor, so wird eine der beiden Führunsgkurven dazu verwendet. Ich glaube, die erste. Eine Spinekurve kannst du im Generative Shape Design mit der Funktion Spine (Leitkurve) erzeugen. Dazu wählst du in der Funktion die Ebenen aus, auf denen deine Schnittkurven liegen. Wenn die Spine-Kurve durch einen bestimmten Punkt gehen soll, mußt du diesen ebenfalls vorgeben. Viele Grüße, CEROG ------------------
Inoffizielle CATIA-HIlfeseite
CATIA-FAQ
Inoffizielle Linux-Hilfeseite http://www.cad-gaenssler.de |
Power
Mitglied
Beiträge: 1077
Registriert: 08.11.2004 NX10, CATIA V5 Umsteiger
|
erstellt am: 29. Okt. 2006 10:22 <-- editieren / zitieren --> Unities abgeben:
Hallo GEROG, vielen Dank für Deine Info. Im Grunde genommen habe ich alles auch so gemacht wie Du sagst. Erstmal hatte ich keine Leitkurve gehabt und konnte keine Führungskurve hinzufügen. Danach habe mit der Funktion Leitkurve eine erzeugt - dann ging es. Danach habe ich meine Schnittendpunkte einfach mit Verbinden verknüpft. Die Fläche sah gar nicht so schlecht aus, war aber immer noch nicht wirklich das was ich wollte. Eine Führungskurve konnte ich aber immer noch nicht machen, obwohl ich die Schnittpunkten benutzt habe und meine Fläche besteht nur noch aus 2 Schnitten. Ausserdem habe ich die Führungskurve als Ferbindungskurve (Connect) gemacht und Tangentenrichtungen dem CATIA gezeigt. Also laut allen Theorien die ich früher gelesen habe sollte es einfach gehen. Aber die Möglichkeit viel mit Flächen zu arbeiten habe ich nur in der letzten Zeit gekriegt und so viel Erfahrung habe ich noch nicht gemacht. Aber die Theorie...  ------------------
Gruß
Power Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied
|
erstellt am: 29. Okt. 2006 13:23 <-- editieren / zitieren -->
|
Power
Mitglied
Beiträge: 1077
Registriert: 08.11.2004 NX10, CATIA V5 Umsteiger
|
erstellt am: 31. Okt. 2006 11:37 <-- editieren / zitieren --> Unities abgeben:

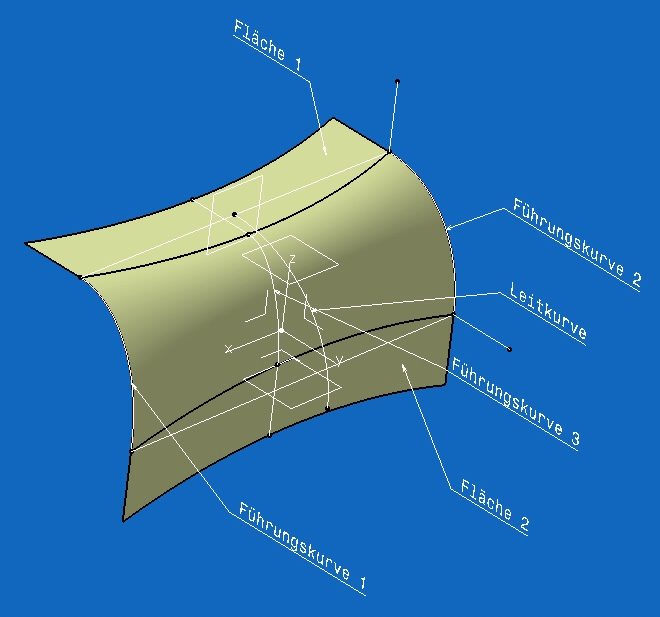

Hallo GEROG, ich versuche jetzt mein Problemchen genauer zu beschreiben. Damit es einfacher geht, habe ich ein CATPart und ein Bild davon angehängt. Ich möchte meine Flächen 1 und 2 miteinander mit einer Fläche mit mehrfachen Schnitten verbinden. Dafür habe ich 3 Führungskurven und eine Leitkurve gemacht. Im endeffekt kann ich entweder meine Leitkurve benutzen oder Führungskurven. Wenn ich versuche meine Leitkurve miteinzubeziehen, dann sagt CATIA, dass nach dem Trimmen der Führungskurven an Ebenen, welche auf Enden der Leitkurve liegen, sind die zu kurz. Wenn ich meine Leitkurve verlängere, bringt's nichts. CATIA macht seine Ebenen an den Äußersten punkten der Schnitten, was die Führungskurven schon wieder zu kurz macht. Ich weiß nicht, ob man meine Erklärung verstehen kann, aber probier es doch selber, dann siehst Du was ich meine. Also im Idealfall möchte ich meine Leitkurve und alle 3 Führungskurven benutzen. Ansonsten bin ich ab jetzt und bis 12.11 im Urlaub. Wahrscheinlich melde mich erst danach. Danke vorab! ------------------
Gruß
Power Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
cdroste
Mitglied
Beiträge: 120
Registriert: 04.10.2006
|
erstellt am: 31. Okt. 2006 13:05 <-- editieren / zitieren --> Unities abgeben: Nur für Power
|
predy
Mitglied
Industriedesigner
Beiträge: 777
Registriert: 05.07.2003 CATIA V5R16 SP3 64Bit
Windows XP Pro X64 Edition
2x Intel Xeon 3.6GHz 4GB RAM
Nvidia Quadro FX 3450/4000 SDI 256MB
|
erstellt am: 31. Okt. 2006 13:46 <-- editieren / zitieren --> Unities abgeben: Nur für Power
|
Power
Mitglied
Beiträge: 1077
Registriert: 08.11.2004 NX10, CATIA V5 Umsteiger
|
erstellt am: 31. Okt. 2006 13:59 <-- editieren / zitieren --> Unities abgeben:
|
cdroste
Mitglied
Beiträge: 120
Registriert: 04.10.2006
|
erstellt am: 31. Okt. 2006 14:17 <-- editieren / zitieren --> Unities abgeben: Nur für Power
Ich habe das ganze mal "umgekehrt" probiert. Die Führungselemente als Profile, die Kanten der Flächen 1+2 als Führungselemente. Dann geht's. Vielleicht ist das eine Lösung für dich? Viele Grüsse Christina  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
catz
Mitglied
Beiträge: 733
Registriert: 26.02.2003 Catia V4, V5
VPM
AIX
|
erstellt am: 31. Okt. 2006 15:34 <-- editieren / zitieren --> Unities abgeben: Nur für Power
|
takushi
Mitglied
Entwicklungsingenieur
Beiträge: 66
Registriert: 11.07.2003
|
erstellt am: 31. Okt. 2006 16:47 <-- editieren / zitieren --> Unities abgeben: Nur für Power

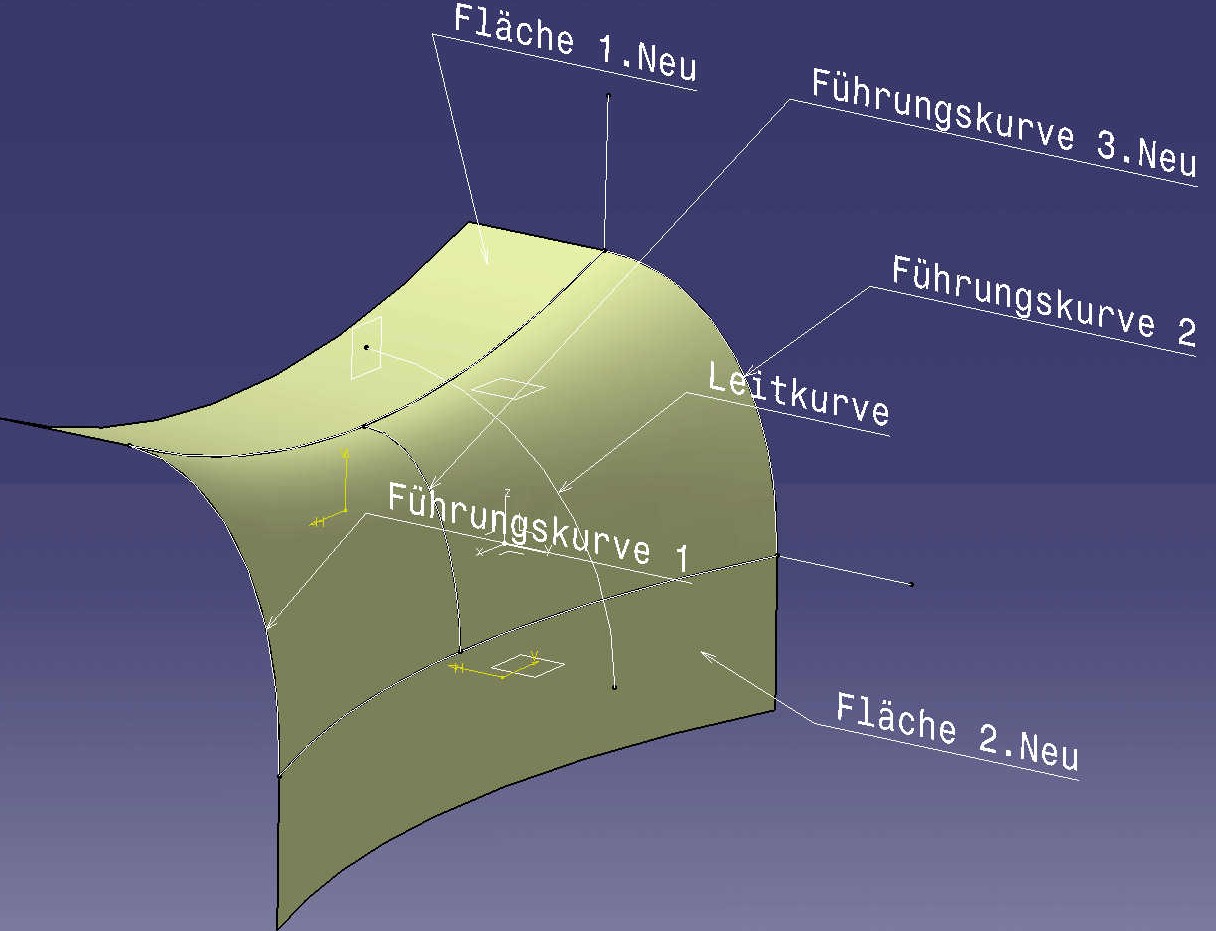

Hallo, meines Wissens entspricht die Funktion "Fläche mit Mehrfachschnitten" der Funktion "Surf2-Curve-Curve" in Catia V4. Die Führungskurven müssen in der Ebene der Schnittkurven enden und die Leitkurve muss senkrecht zu den Schnittkurven liegen. Diese beiden Dinge sind beim Experiment nicht erfüllt, weswegen dort weder die 3. Führungs- noch die Leitkurve von Catia akzeptiert werden. Ich hab ein Beispiel angehängt zur Verdeutlichung. Schöne Grüsse takushi [Diese Nachricht wurde von takushi am 31. Okt. 2006 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied
|
erstellt am: 31. Okt. 2006 17:59 <-- editieren / zitieren -->
Hallo Power, takushi hat mit seiner Aussage recht. Deine mittlere Führunsgkurve ist zu kurz. Einfacher machst du es dir in solchen Situationen, wenn du es wie Christina machst. Der Weg ist wohl der eingängigere und (vermutlich) auch der üblichere. Auf diese Weise hättest du deine Probleme nie gehabt. Schönen Urlaub, CEROG PS: Mein Nick hier fängt immer noch mit einem "C" an. ------------------
Inoffizielle CATIA-HIlfeseite
CATIA-FAQ
Inoffizielle Linux-Hilfeseite http://www.cad-gaenssler.de |
