Autor Thema:  Vollrundung (1303 mal gelesen)
arossbach
Mitglied
Technologie Manager Schmiedetechnik


Sehen Sie sich das Profil von arossbach an!   Senden Sie eine Private Message an arossbach  Schreiben Sie einen Gästebucheintrag für arossbach

Beiträge: 1181
Registriert: 13.06.2001

 erstellt am: 20. Jul. 2006 08:59    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities



Hallo Gemeinde !

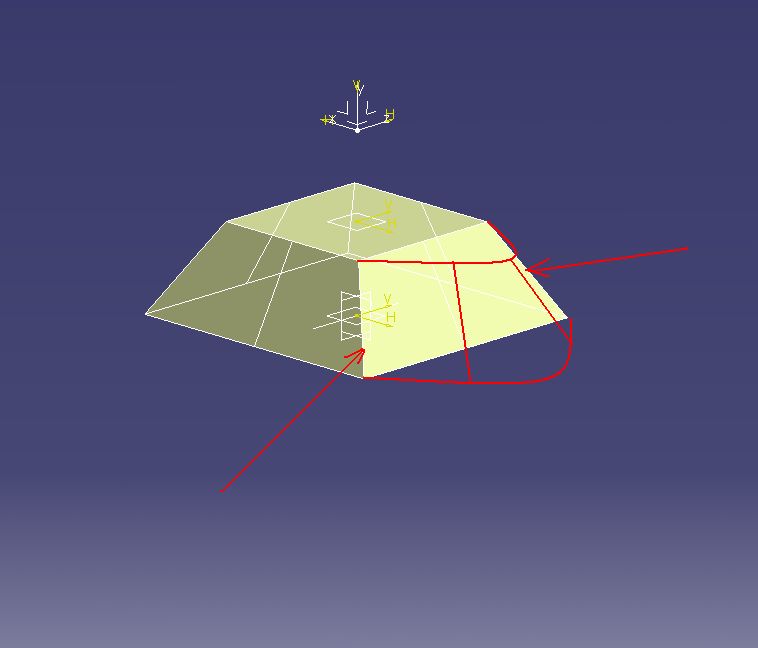

Ich würde einen mit Flächen gebauten Pyramidenstumpf gerne mit 2 Vollverundungen an 2 Seiten versehen.

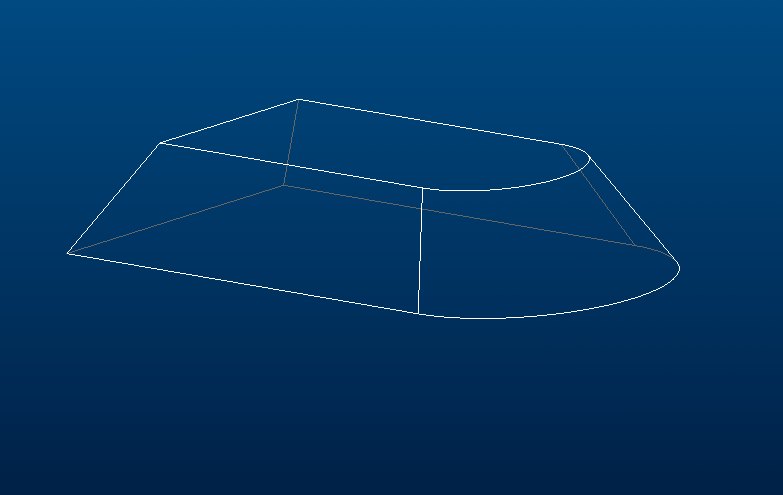

Normalerweise konstruiere ich in Pro/E. Dort würde man 2 Kanten angeben und die Rundung würde sich ergeben.

Wie gehe ich das nun in Catia an ?

Gruß

------------------
-Axel-

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Liebmer
Mitglied
Entwicklungsingenieur


Sehen Sie sich das Profil von Liebmer an!   Senden Sie eine Private Message an Liebmer  Schreiben Sie einen Gästebucheintrag für Liebmer

Beiträge: 318
Registriert: 24.11.2004

 erstellt am: 20. Jul. 2006 09:11    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für arossbach 10 Unities + Antwort hilfreich
Hallo

hängt davon ab ob du im Solid oder Flächenbereich arbeitest.
Bei Flächen einfach ein tangentenstätigen "Übergang" nutzen bei dem du zunächst die Kanten und danach die Stützfläche auswählst.
Bei Solind würde ich einfach die Skizze ändern damit du in der Grundkontur ein Radius hast.

------------------
Liebe Grüße
Liebmer Trauschein

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Guenter Graff
Mitglied



Sehen Sie sich das Profil von Guenter Graff an!   Senden Sie eine Private Message an Guenter Graff  Schreiben Sie einen Gästebucheintrag für Guenter Graff

Beiträge: 267
Registriert: 04.03.2001

CATIA V5R19SP3
AutoForm 4.1

erstellt am: 22. Jul. 2006 13:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für arossbach 10 Unities + Antwort hilfreich
Hallo Axel,

ich würde die beiden Gerade im Skizzierer mit einem Radius versehen, (bsp. Tangente,Tangente,Radius) und dann mit einer Translation eine Fläche aufbauen, oder wie schon gesagt wurde ein Übergangsfläche von einer Seite zur Anderen. Es kommt immer darauf an wie dein Ergebnis aussehen soll.

------------------
Mit freundlichen Grüßen


Günter Graff

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

arossbach
Mitglied
Technologie Manager Schmiedetechnik


Sehen Sie sich das Profil von arossbach an!   Senden Sie eine Private Message an arossbach  Schreiben Sie einen Gästebucheintrag für arossbach

Beiträge: 1181
Registriert: 13.06.2001

 erstellt am: 24. Jul. 2006 08:34    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Vielen Dank für die Antworten !
Die Lösung mit dem tangentenstätigen "Übergang" ist für mich die beste Lösung. U´s sind unterwegs !
Gruß

------------------
-Axel-

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

LarsiusL
Mitglied
intschnör

Sehen Sie sich das Profil von LarsiusL an!   Senden Sie eine Private Message an LarsiusL  Schreiben Sie einen Gästebucheintrag für LarsiusL

Beiträge: 1
Registriert: 27.06.2006

 erstellt am: 15. Aug. 2006 17:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für arossbach 10 Unities + Antwort hilfreich
Solid - Tritangentiale Verrundung

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

predy
Mitglied
Industriedesigner


Sehen Sie sich das Profil von predy an!   Senden Sie eine Private Message an predy  Schreiben Sie einen Gästebucheintrag für predy

Beiträge: 777
Registriert: 05.07.2003

CATIA V5R16 SP3 64Bit
Windows XP Pro X64 Edition
2x Intel Xeon 3.6GHz 4GB RAM
Nvidia Quadro FX 3450/4000 SDI 256MB

erstellt am: 16. Aug. 2006 08:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für arossbach 10 Unities + Antwort hilfreich


hallo zusammen,

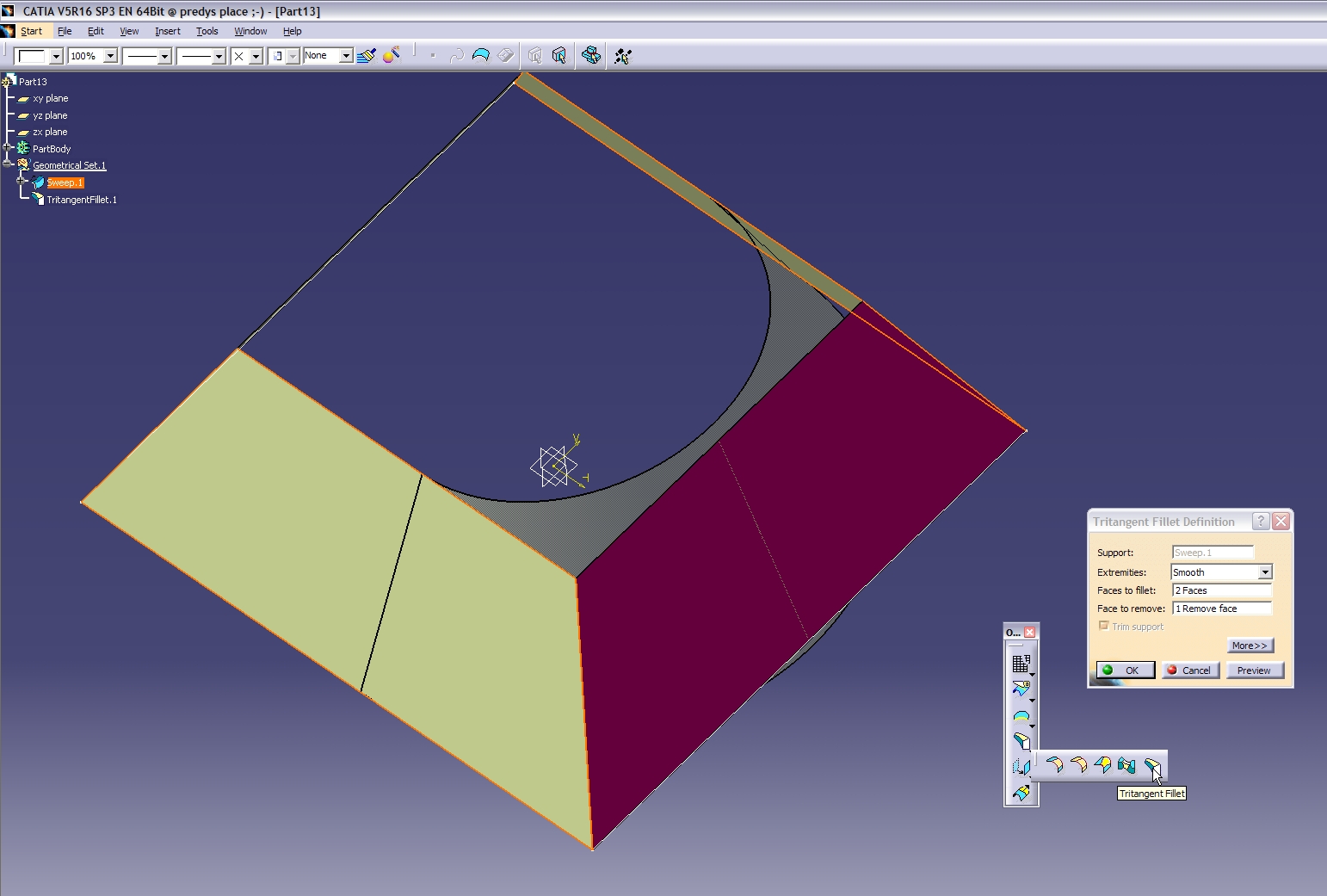

eine tritangentiale Verrundung geht auch mit Flächen...


gruss


predy

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
