Thema: Problem bei Flächenverrundungen (1871 mal gelesen)
|
ProE-Laie
Mitglied
Geschäftsführer
   Beiträge: 89
Registriert: 16.08.2005
|
erstellt am: 16. Mai. 2006 14:19  <-- editieren / zitieren -->   Unities abgeben:
Hallo zusammen, wir haben ein Problem bei Flächenverrundungen in CATIA V5 R14.
Die ursprungsflächen sind Surfaces, die wahrscheinlich importiert wurden. Daher bestehen diese aus einzelnen Flächen.
Nun wollen wir diese aneinandergrenzenden miteinander verrunden.

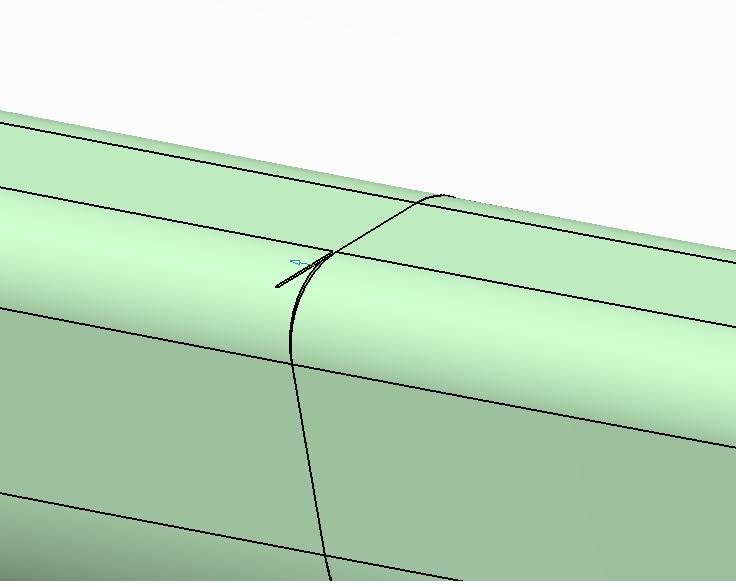

Da wahrscheinlich die Kantenlängen nicht übereinstimmen, verrundet CATIA manchmal nicht bis zum Ende und ein Stückbleibt stehen (siehe Bild).Wir benutzen den Befehl Formverrundung mit der Einstellung "glatt"
Wer kann uns helfen?
Bitte um einigermaßen genaue Beschriebung, da wir in CATIA nicht superfit sind. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
predy
Mitglied
Industriedesigner
Beiträge: 777
Registriert: 05.07.2003 CATIA V5R16 SP3 64Bit
Windows XP Pro X64 Edition
2x Intel Xeon 3.6GHz 4GB RAM
Nvidia Quadro FX 3450/4000 SDI 256MB
|
erstellt am: 16. Mai. 2006 15:09 <-- editieren / zitieren --> Unities abgeben: Nur für ProE-Laie
hi, so aus dem Stehgreif ist es schwierig ne aussage zu treffen, kannst du mal nur die betroffenen Flächen in ein Part kopieren und es dan hochladen...dann kann ich mal schauen woran es liegt.. gruss predy
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
kri
Mitglied
Dipl. Ing. Konstruktion / FEM
Beiträge: 965
Registriert: 15.12.2004 Hauptrechner
CATIA V5R12, R14, R16 32/64Bit
Windows XP Pro X64 Edition
Intel XEON E5345 4x2,33GHz
16GB RAM
Quadro FX 3450/4000 SDI 256MB
-
Zweitrechner
CATIA V5R12, R14, R16 32/64Bit
Windows XP Pro X64 Edition
2x Intel Pentium D 3.2GHz
4GB RAM
Quadro FX 3450/4000 SDI 256MB
|
erstellt am: 16. Mai. 2006 16:40 <-- editieren / zitieren --> Unities abgeben: Nur für ProE-Laie
Hallo, wenn iich das richtig verstanden haben, hast Du Einzelflächen. D.h. die beiden oberen "horizontalen" ind die beiden "vertikalen" Flächen sind einzeln. Vorgehen bei Einzelflächen: Dein "Problem" ist, das zur vollstandigen Verrundundung der obern linken Fläche noch einen Radius zur vorderen rechten Fläche fehlt. erstelle diese schmale Verrundung. Die rechte verrundung musst Du dann an dem kleinen neuen Radius trimmen. der "einfache" Weg: Mache eine Verbindung aus der oberen und eine Verbindung aus der vorderen Fläche. Verrunde dann die Verbindungen. Ich hoffee, ich hab dein Problem richtig verstanden und konnte helfen ------------------
KRI Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ProE-Laie
Mitglied
Geschäftsführer
Beiträge: 89
Registriert: 16.08.2005
|
erstellt am: 16. Mai. 2006 16:42 <-- editieren / zitieren --> Unities abgeben:
|
predy
Mitglied
Industriedesigner
Beiträge: 777
Registriert: 05.07.2003 CATIA V5R16 SP3 64Bit
Windows XP Pro X64 Edition
2x Intel Xeon 3.6GHz 4GB RAM
Nvidia Quadro FX 3450/4000 SDI 256MB
|
erstellt am: 16. Mai. 2006 16:55 <-- editieren / zitieren --> Unities abgeben: Nur für ProE-Laie
|
Guenter Graff
Mitglied
Beiträge: 267
Registriert: 04.03.2001 CATIA V5R19SP3
AutoForm 4.1
|
erstellt am: 19. Mai. 2006 19:53 <-- editieren / zitieren --> Unities abgeben: Nur für ProE-Laie
Hallo ProE-Laie, dein Problem bei der Verrundung ist die Lücke, die zwischen den einzelnen Flächen ist. Du mußt die Basisflächen untersuchen ob eine Lücke vorhanden ist, oder ob die Flächen zu kurz sind für den Radius den Du verrunden willst. Du kannst den Radius vergrößern, wenn die Ecke dann sauber ist mußt Du die angrenzenden Flächen verlängern. Wenn die Ecke nicht sauber ist, mußt Du nachsehen ob die Flächen untereinander keine Lücke haben, welche Du zuerst bereingen mußt.
Wenn die Flächen von vornerein sauber aufgezogen sind dann ensteht so eine Ecke nicht. Sorry ich habe mir deine Flächen erst nach meinem Beitrag angesehen und habe festgestellt, dass Du die Verrundung wahrscheinlich mit der Einstellung "minimum" statt "maximum,glatt oder gerade" gemacht hast.
Die Verrundung bezieht sich bei minimum auf die kürzere Fläche und deshalb bleibt bei dir was an der längeren Fläche stehen.
Die Basisflächen zu einer Verbindung zusammenfügen und alle Flächen auf einmal verrunden. ------------------
Mit freundlichen Grüßen
Günter Graff
[Diese Nachricht wurde von Guenter Graff am 19. Mai. 2006 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
