Thema: Achsenerstellung Rohr (4372 mal gelesen)
|
Arni.oz
Mitglied
Konstrukteur
   Beiträge: 117
Registriert: 01.09.2004 V5R14
|
erstellt am: 08. Feb. 2006 11:45  <-- editieren / zitieren -->   Unities abgeben:
Hallo, wer hilft mir bitte auf die Sprünge.

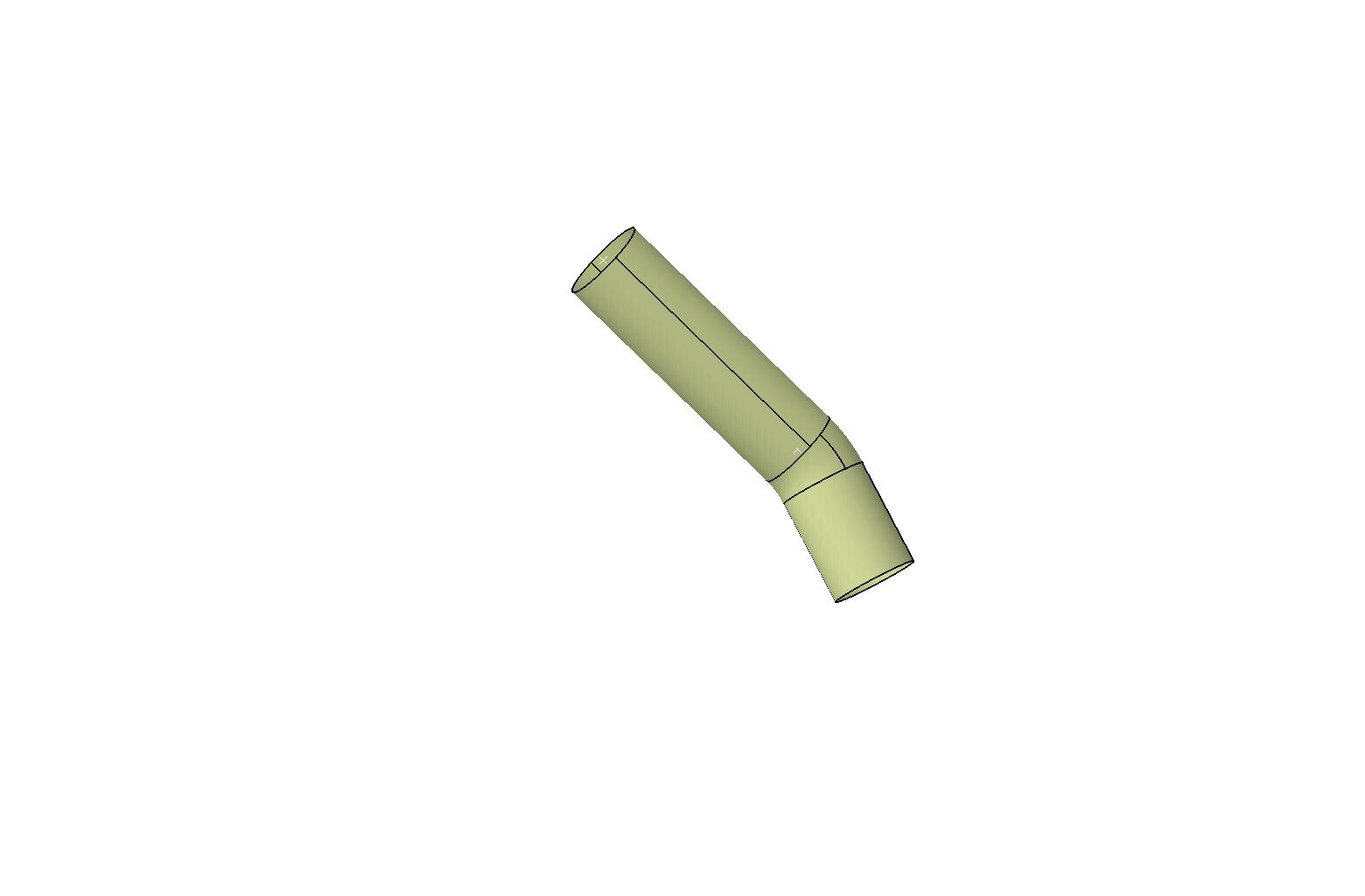

Wie erstelle ich eine Achse in einem gebogenen Rohr? --> Bild

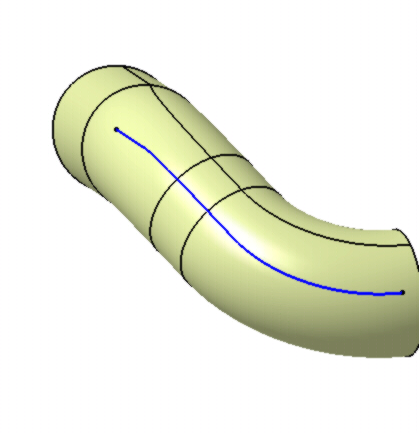

Brauche diese zur weiteren Konstruktion. Habe jetzt noch Bild Nr2 angehängt, da wird es bisl schwieriger...oder vielleicht auch nicht.

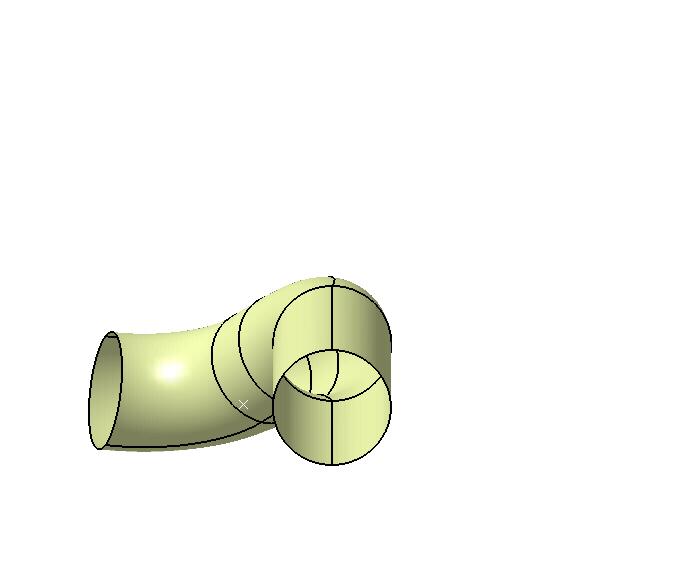

Das Rohr ist jetzt noch im Raum verdreht, eine Intersection mit ner Ebene funktioniert hier nicht..oder vielleicht doch?
Bin für jeden Tip dankbar.
Danke ------------------
Gruß aus Leipzig
Arni  [Diese Nachricht wurde von Arni.oz am 08. Feb. 2006 editiert.] [Diese Nachricht wurde von Arni.oz am 08. Feb. 2006 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Daniel Mourek
Mitglied
Beiträge: 302
Registriert: 12.07.2004 CATIA V5R16 mit SP3
Windows XP mit SP2
P4 3GHz
2GB RAM
|
erstellt am: 08. Feb. 2006 12:25 <-- editieren / zitieren --> Unities abgeben: Nur für Arni.oz
Hallo Arni.oz, manchmal kannst Du folgendes Vorgang versuchen: 1) Verschneidung mit z.B. xz-Ebene erstellen. 2) nur eine Kurve beibehalten (z.B. untere) 3) Mit Befehl Parallele Kurve eine Achse erstellen (Konstante ist Radius Deines Rohr) Mit freundlichen Grüßen
Daniel Mourek Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Arni.oz
Mitglied
Konstrukteur
Beiträge: 117
Registriert: 01.09.2004 V5R14
|
erstellt am: 08. Feb. 2006 13:05 <-- editieren / zitieren --> Unities abgeben:
|
thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater
Beiträge: 3728
Registriert: 12.05.2004 V4
V5 2016 - 2020
V6 2016x -2019x
|
erstellt am: 09. Feb. 2006 07:44 <-- editieren / zitieren --> Unities abgeben: Nur für Arni.oz
Hi Arni, andere Möglickkeit: Du hast doch die Leirkurve des Rohres im 3D. Lass diese doch im 2D Anzeigen über das Kontextmenue der View: Drhtgeometrie einschalten. danach die Strichdarstellung ändern und gut is. gruß,tom Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater
Beiträge: 3728
Registriert: 12.05.2004 V4
V5 2016 - 2020
V6 2016x -2019x
|
erstellt am: 09. Feb. 2006 07:46 <-- editieren / zitieren --> Unities abgeben: Nur für Arni.oz
|
Arni.oz
Mitglied
Konstrukteur
Beiträge: 117
Registriert: 01.09.2004 V5R14
|
erstellt am: 09. Feb. 2006 13:16 <-- editieren / zitieren --> Unities abgeben:

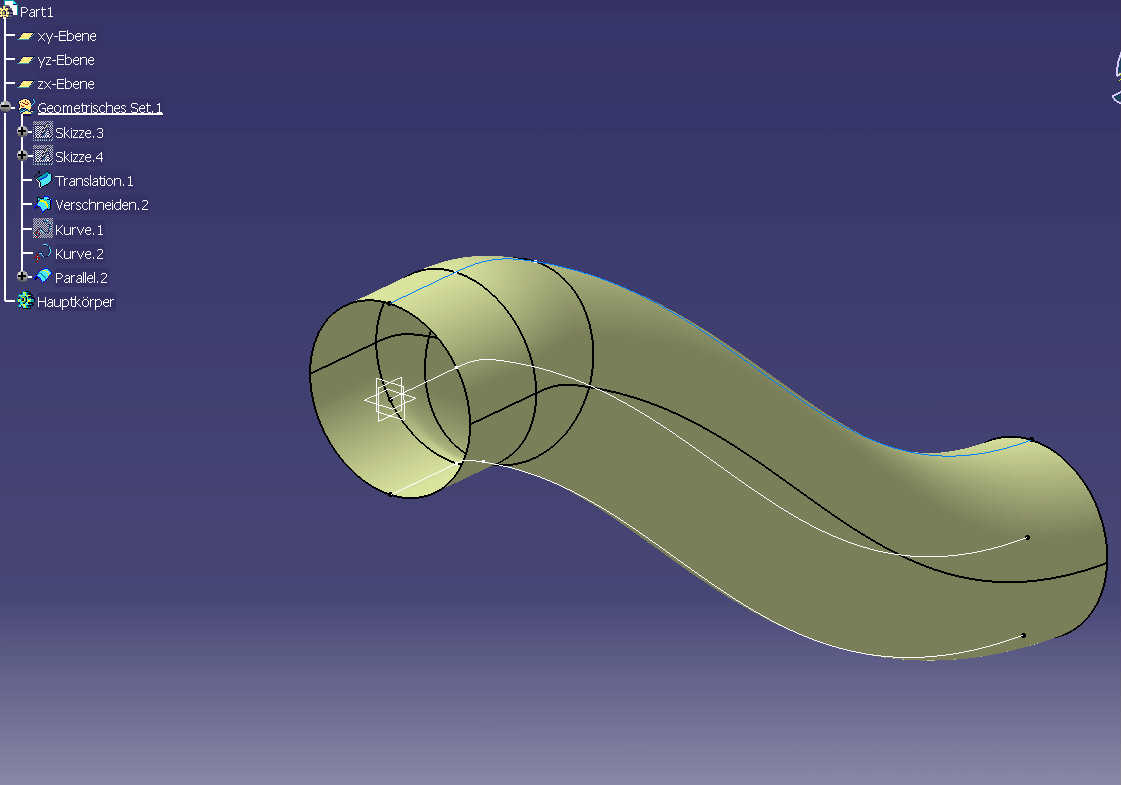

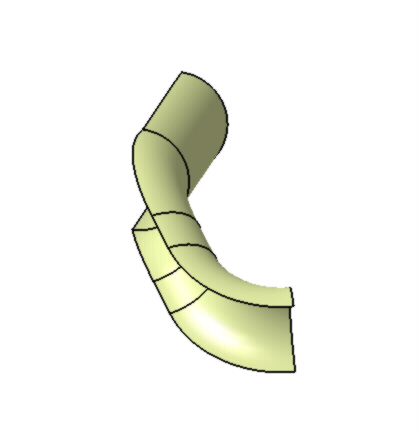

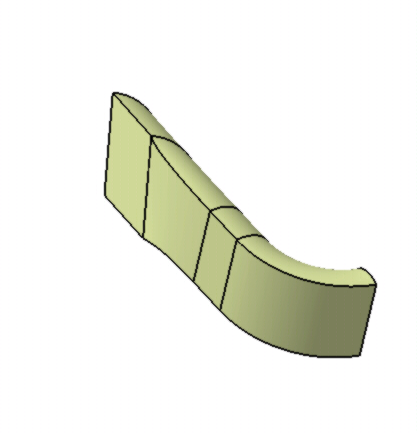

Hallo, ich habe das Prob jetzt folgendermaßen gelöst. 1. Das Rohr in Surfaces zerlegt, danach eine geteilte Seite erstellt. 2. Die Hälfte mit Blendflächen versehen. 3. Linienzug beidseitig erstellt und parallel mit Rohrradius verschoben. ------------------
Gruß aus Leipzig
Arni Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
catiaklaus
Mitglied
Dipl.-Ing. Maschinenbau
Beiträge: 139
Registriert: 18.03.2004
|
erstellt am: 09. Apr. 2006 15:36 <-- editieren / zitieren --> Unities abgeben: Nur für Arni.oz
Hi, hab auch mal einen Lösungsweg. Die von mir genutzte Funktion "Leitkurve" im GSD. Habe dazu aus dem vorliegenden Rohr Abschnitte extrahiert und dann einen Startpunkt erzeugt, als Kreismittelpunkt. Dann die die Leitkurve für den Abschnitt erzeugt. Habe ein Part angehängt, in dem diese Schritte nachzuvollziehen sind. Bei umfangreicheren Rohren bestimmt zu aufwendig. CU  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Arni.oz
Mitglied
Konstrukteur
Beiträge: 117
Registriert: 01.09.2004 V5R14
|
erstellt am: 10. Apr. 2006 08:44 <-- editieren / zitieren --> Unities abgeben:
|
Gopher
Mitglied
Beiträge: 194
Registriert: 11.02.2002 V5R15SP04
(V4.2.4)
|
erstellt am: 10. Apr. 2006 19:49 <-- editieren / zitieren --> Unities abgeben: Nur für Arni.oz
|
TeZett
Mitglied
Beiträge: 65
Registriert: 31.05.2005 Catia R14 SP1
Pentium 4 - 3GHz
1GB RAM
NVIDIA Quadro FX 1000
Windoof 2000 Pro SP4
|
erstellt am: 21. Apr. 2006 14:00 <-- editieren / zitieren --> Unities abgeben: Nur für Arni.oz
bei ganrantier rundem querschnitt an den übergangskurven hätte ich einfach den kreis gemessen und den mittelpunkt aus der messung erzeugt. geht allerdings nur, wenn die teilflächen von catia auch als "kreisrund" erkannt werden... also eher selten :P mittellinie im zeichnungsbereich:
ansicht - rechtsklick/eigenschaften und dann 3D drahtmodell aktivieren, das sollte funktionieren. ------------------
frohes Schaffen! David Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
