Moin zusammen!

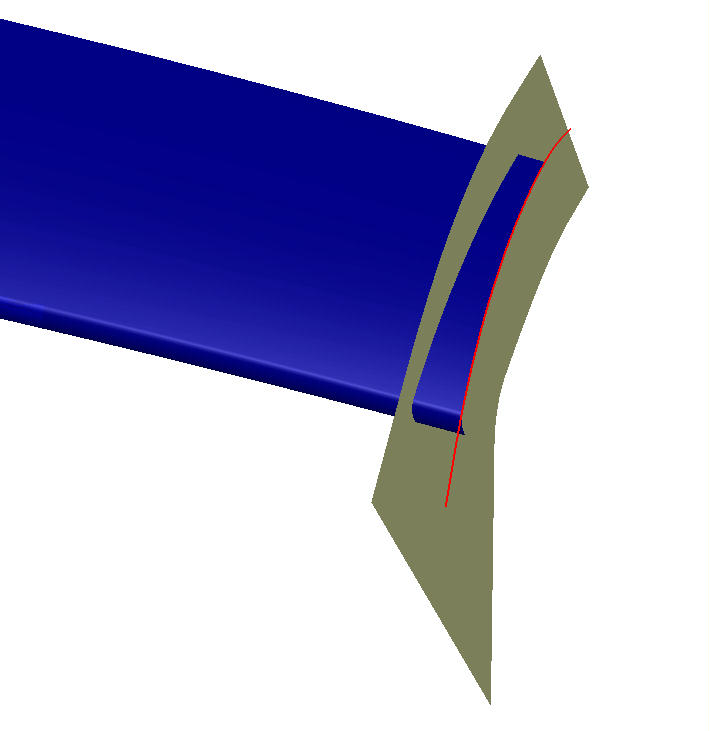

Möchte gerne an einer Leitkurve eine Swept Surface austragen(Profiltyp Linie). Und zwar in einem Winkel von 0 Grad zu einer Fläche (auf dem Bild beige). In V4 ging das über Surf2 Segment. In V5 so offensichtlich nicht, da die Kurve nicht auf der Fläche liegt. Ziel ist es also grundsätzlich die Richtung der beigen Fläche beizubehalten, dabei aber dem Verlauf der roten Kurve zu folgen.

Wer weiß, wie man so etwas am geschicktesten anstellt??

Gruß Catialuder

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hallo catialuder,

erzeuge doch einfach eine projektion deiner kurve auf die fläche normal zur fläche und nutze diese für die funktion translation/linie, da du ja in beide richtungen die fläche austragen kannst.

------------------
hanni

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Leider nicht das, was ich will!
Die neue Fläche soll die quasi-senkrechte Richtung der beigen Fläche erhalten, aber an Ort und Stelle der roten Kurve laufen!

Eben wie bei Catia V4 Surf2, Segment, mit Spine und Lim1 als rote Kurve, 0 Grad zur beigen Fläche.

Kann doch nicht sein, dass das in V5 nicht mehr geht?!?
Gruß Catialuder

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Wenn Du Deine rote Kurve auf die beige Flaeche projezierst (mit der Option normal), dann wird eine Kurve erzeugt, die diese Normalenausrichtung bei der Erzeugung schon erfuellt.

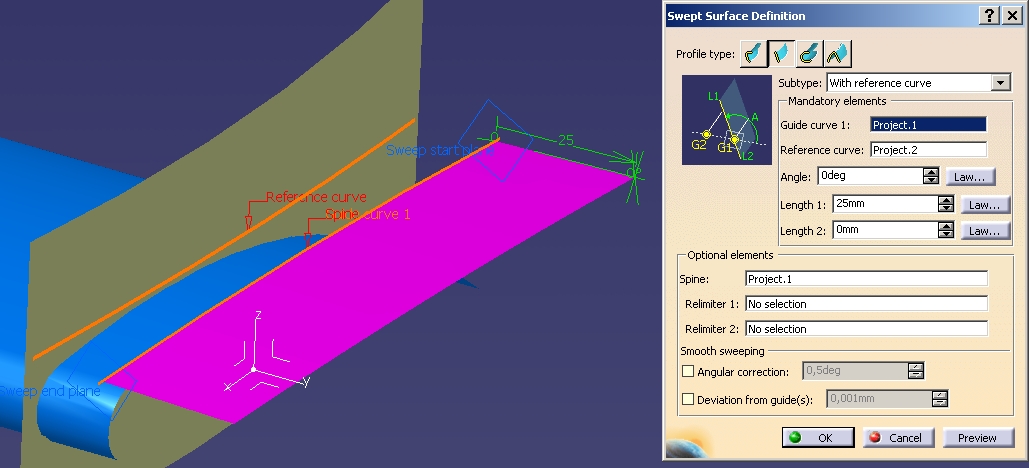

Jetzt erzeugst Du die Flaeche mit der Option "with reference Curve" und nutzt als Ausgangskurve die rote und als ReferenzKurve die neu projezierte. Winkel 0Grad gibt dann noch an, dass Du genau diese Verbindung zwischen den beiden Kurven ohne Abweichung haben willst.
--> Bild

Ich weiss, dass diese Loesung nicht so schoen ist wie SURF2-SEGMENT, aber es ist ein Workaround. Ach ja, wenn die Flaeche genau an der roten Kurve anfangen soll, kannst Du das ueber die laengenmasze regeln.

Gruss
Catrin

------------------
