Hallo Kollegen

Habe folgendes Problem und bin für alle Hilfestellungen dankbar.

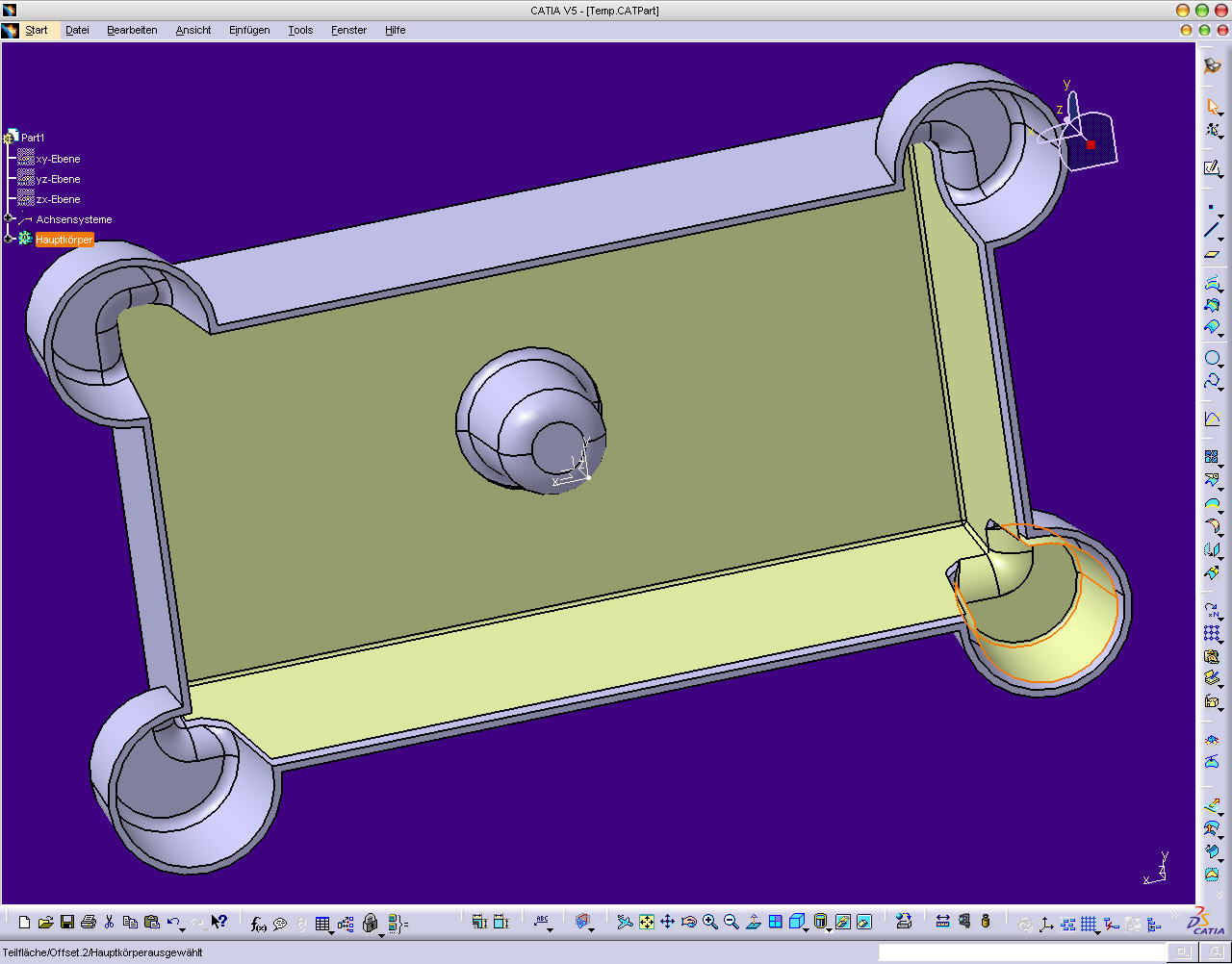

Ich möchte für das schematisch abgebildete Schalenelement einen Füllkörper für den Innenbereich erstellen.
Zwischen Schalenelement und Füllkörper sollte 1mm Luftspalt vorhanden sein.

Mein Ansatz war die Ableitung der Innenflächen im GSD über Offsets (einzeln) sowie die Reparatur und Zusammenführung dieser.
Nun für einfache Elemente scheint dies sicher brauchbar zu sein doch bei komplexeren Modellen mit vielfachen Verrundungen verbringt man Unmengen von Zeit um Einzelflächen abzuleiten, korrigieren und zusammenfügen falls keine Probleme auftreten.
Gibt es eine Methode diese Vorgehensweise zu vereinfachen. ?

Liebe Grüße
Liebmer


------------------
Liebe Grüße
Liebmer Trauschein

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jens Hansen
Mitglied
CAx-Spezialist


Sehen Sie sich das Profil von Jens Hansen an!   Senden Sie eine Private Message an Jens Hansen  Schreiben Sie einen Gästebucheintrag für Jens Hansen

Beiträge: 1056
Registriert: 05.08.2000

CATIA V5 R32
VB.Net
C#
WPF

erstellt am: 10. Okt. 2005 23:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Liebmer 10 Unities + Antwort hilfreich

Hallo Liebmer,
versuch mal folgendes:
Kopiere den Hauptkörper und füge als ganz normale Kopie in das Part ein. Benutze danach die Funktion "Thickness" (Aufdicken). Klicke die Flächen, zu denen der Abstand eingehalten werden soll und geb das Aufmaß mit "-1" ein. Ergebnis sollte dann ein verkleinertes Modell sein, dessen Randflächen sich dann im GSH mit der Funktion "Ableiten" extrahieren lassen. Nach Ableiten der Randkurven sollte man dann einen "Deckel" generieren und so einen Volumenkörper generieren können.

Viel Erfolg

Jens Hansen

------------------
Inoffizielle CATIA-Hilfeseite
http:\\catia.cad.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Liebmer
Mitglied
Entwicklungsingenieur


Sehen Sie sich das Profil von Liebmer an!   Senden Sie eine Private Message an Liebmer  Schreiben Sie einen Gästebucheintrag für Liebmer

Beiträge: 318
Registriert: 24.11.2004

erstellt am: 11. Okt. 2005 19:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Jens

Vielen Dank für die Antwort.
Ich werde es gleich versuchen....

------------------
Liebe Grüße
Liebmer Trauschein

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thomas Harmening
Ehrenmitglied V.I.P. h.c.
Arbeiter ツ



Sehen Sie sich das Profil von Thomas Harmening an!   Senden Sie eine Private Message an Thomas Harmening  Schreiben Sie einen Gästebucheintrag für Thomas Harmening

Beiträge: 2897
Registriert: 06.07.2001

NX 12

erstellt am: 11. Okt. 2005 19:57    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Liebmer 10 Unities + Antwort hilfreich

Neuen Body im Part erzeugensowie geoset (aktiv).
Im GSD die Funktion Extract, auf tangentenstetig einstellen und deine mittlere Grundfläche anselektieren, normalerweise sollte dann alles Grün werden bis zu deiner planaren Grundfläche, da hier ein Tangentensprung entsteht.
Anschliessend mittels Close Solid den Extract schliessen (Grundfläche ist ja panar)und die Aussenfläche mit Tickness (solid nicht Surface)-1 mm versehen.
Es wird nicht immer gehen, da beim offsetieren mitunter mathematisch nicht akzeptable Flächen herauskommen - aber dieses Problem kennst du ja :-)

[Diese Nachricht wurde von Thomas Harmening am 11. Okt. 2005 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
