Tach zusammen

Ich habe folgendes Problem:
Für eine Arbeit sollte ich von mehreren Teilen, welche als V4 (also *.model), gespeichert sind, die Oberflächen auslesen.
Mit dem Tool Measure Item kann ich zwar jede beliebige Einzelfäche der Körper bestimmen, jedoch nicht die gesamte Oberfläche. Da es sich um kompliziert geformte Teile handelt, wäre der Aufwand zu gross, jede Einzelfläche auszulesen und dann, z.B. in Excel, aufzusummieren.
Gibt es für solche Probleme ein Tool in CATIA? Oder hilft eine Einstellungsänderung ?
Wir verwenden CATIA V5R15

Gruss, Thali

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Willst Du den Flaecheninhalt bestimmen von allen Flaechen ? Das kam aus Deinem Beitrag nicht raus.

Gehoeren die Flaechen alle zusammen (sprich bilden sie einen geschlossenen Verband? ). Dann kannst Du sie in V5 uebertragen, ein Join (Verbund) drueberlegen und vom Join den Flaecheninhalt bestimmen.

------------------
CATIS GmbH                  38444 Wolfsburg
catrin.eger@catis.de        www.catis.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Ja genau. Flächeninhalt in m^2 ;o)

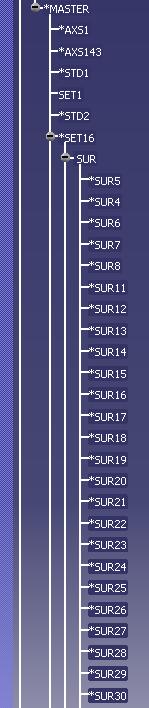

Die Files sind auf einem anderen System erzeugt und dann als *.model exportiert worden. Sie liegen nicht als Solid, sondern als Flächen vor (siehe Bild).
Ich kenn mich da nicht grossartig aus mit CATIA. Ich hab die Files einfach in ein Assembly eingeladen. Wie kann ich sie weiterverarbeiten/konvertieren um den Join zu erzeugen?

Gruss

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das was Du da siehst, ist doch nur der V4-Viewer. Du musst die Elemente schon in die V5 uebertragen, wenn Du den Flaecheninhalt messen willst.

------------------
CATIS GmbH                  38444 Wolfsburg
catrin.eger@catis.de        www.catis.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das wäre schön, nur habe ich keinen Schimmer wie. Ich arbeite sonst kaum mit CATIA resp. mit CAD allgemein.
Kannst Du mir eine DAU-sichere Anleitung erstellen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Thali,
markiere alle Flächen, kopiere diese in den Zwischenspeicher (STRG+C), öffne eine neue CATPart-Datei und kopiere die Zwischenablage dort in den Hauptkörper (STRG+V).
Dann kannst du mittel der Messfunktion, welche wie eine Messschieber aussieht (meist unten am Bildschirmrand zu finden), die Oberfläche messen.

Viel Erfolg

Jens Hansen

------------------
Inoffizielle CATIA-Hilfeseite
http:\\catia.cad.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Salü Jens
So importiert man also die Flächen ins V5? Aber die Flächen sind dann doch noch immer nicht zusammenhängend und ich müsste jede einzelne messen und dann alle aufsummieren. Kommt jetzt das Join von Catrin zum Zug? ;o)

Gruss

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Thali,
.. nicht unbedingt. Man kann die Messfuntkion anwählen und einen ganzen Körper messen (z.B. Hauptkörper oder Geometrisches Set.1). Dass Ergebniss ist dann die Summe aus allen gemessenen Elementen.

Jens Hansen

------------------
Inoffizielle CATIA-Hilfeseite
http:\\catia.cad.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

OK. Werde das Morgen mal tschecken. Besten Dank erstmal!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hat alles geklappt  ) besten Dank!!
Noch eine Frage zur Flächenberechnung. Die Körper bestehen jetzt aus vielen Einzelflächen. Wie summiert CATIA die Flächen auf? Werden beide Seiten der Flächen gezählt, sprich CATIA gibt einen doppelt so grossen Wert aus, oder nur eine (was gewünscht ist).

Gruzz

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Berechnet wird nur eine seite. CATIA schaut erst das Element an, dann die Flaeche. Wenn das Element schon mal berechnet wurde, wird die andere Seite der Flaeche nicht mehr mit in die Berechnung einbezogen.

Gruss
Catrin

------------------
CATIS GmbH                  38444 Wolfsburg
catrin.eger@catis.de        www.catis.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hat alles wunderbar geklappt.
Besten Dank für die schnelle und kompetente Hilfe!!

Gruss, Thali

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Prima, auf bald mal wieder.
