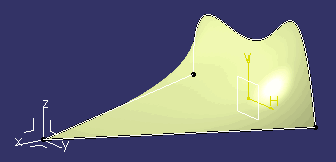

Hallo Zusammen, ich habe ein Problem, ohne reale Anwendung (bis jetzt). Ich möchte eine Fläche aufspannen. Auf der einen Seite durch einen Punkt (A), auf der anderen Seite durch einen Spline. Die Fläche soll vom Prinzip so aussehen, dass jeder Punkt auf dem Spline mit dem Punkt A verbunden wird. Die Funktionen "Fil" und "Multi-section" habe ich schon versuch. Da fällt die Fläche allerdings ein. Besten Dank für eure Hilfe Euer AJ
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Arni.oz
Mitglied
Konstrukteur
Beiträge: 117
Registriert: 01.09.2004 V5R14
|
erstellt am: 04. Aug. 2005 00:12 <-- editieren / zitieren --> Unities abgeben: Nur für AJ

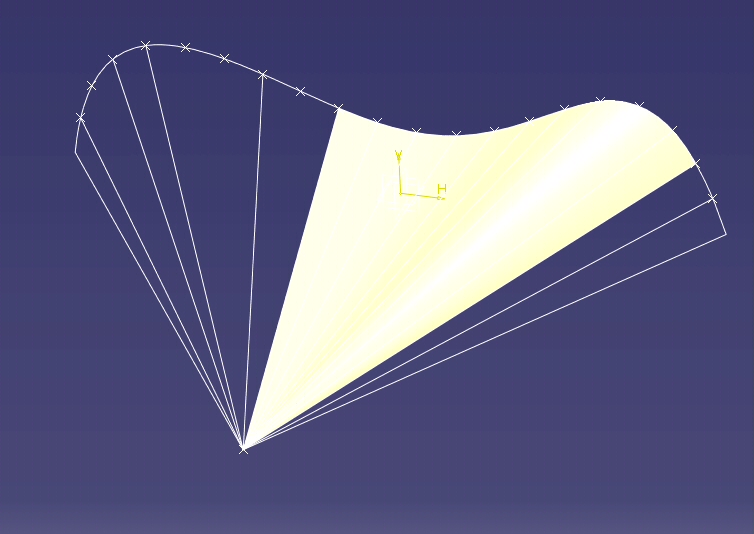

Moin, ich hab mal etwas gebastelt... Habe auf dem Spline Punkte erstellt und diese mit dem Punkt (A) verbunden. Anschließend mittels Füllen und Übergang die Flächen erstellt. Oder hast du andere Vorstellungen? ------------------
Gruß aus Leipzig
Arni  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
AJ
Mitglied
Beiträge: 51
Registriert: 29.10.2002 CATIA V5 R14
P4-3.4GHz/2048MB
NVIDIA Quadro FX 1300
|
erstellt am: 04. Aug. 2005 08:07 <-- editieren / zitieren --> Unities abgeben:
Hi Arni.oz, das Ergebnis sieht schon nicht schlecht aus. Meiner Meinung nach wurde das Problem aber nur etwas verlagert. Die Einfallstellen sind jetzt natürlich bedeutend kleiner und damit auch fast nicht mehr zu sehen, sie sind aber trotzdem noch da. Wenn ich jedes dieser Segmente einzeln betrachte, tritt das Phänomen noch genauso auf. Trotzdem besten Dank für die Mühe! Beste Grüße
AJ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ideas
Mitglied
CAD Systemingenieur, V5-Administrator
Beiträge: 259
Registriert: 26.06.2003 V5R14
WIN2K
|
erstellt am: 04. Aug. 2005 08:37 <-- editieren / zitieren --> Unities abgeben: Nur für AJ

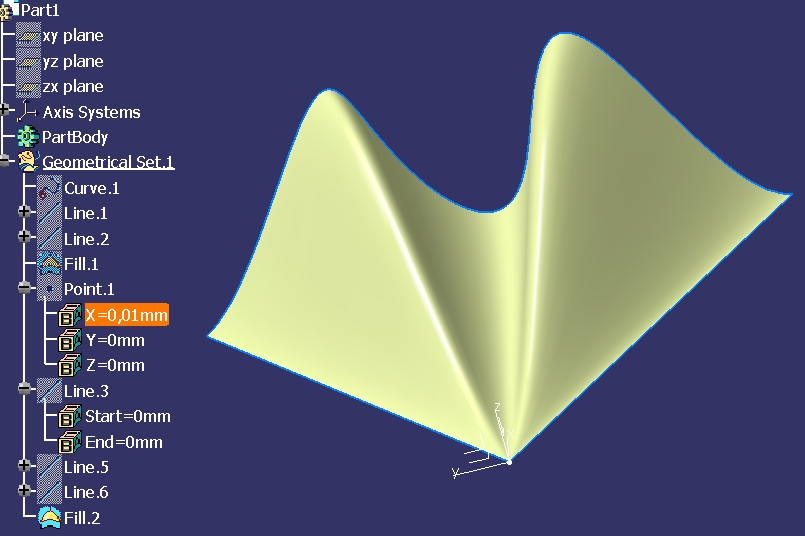

... da wo der Punkt ist habe ich ein 0,01 mm langes Linienstück reingesetzt. Ich glaube aber nicht daß das des Rätsels Lösung ist. Ich hoffe Du lieferst noch die Lösung, solche Denksportaufgaben kann ich immer gebrauchen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
AJ
Mitglied
Beiträge: 51
Registriert: 29.10.2002 CATIA V5 R14
P4-3.4GHz/2048MB
NVIDIA Quadro FX 1300
|
erstellt am: 04. Aug. 2005 12:36 <-- editieren / zitieren --> Unities abgeben:
|
ideas
Mitglied
CAD Systemingenieur, V5-Administrator
Beiträge: 259
Registriert: 26.06.2003 V5R14
WIN2K
|
erstellt am: 04. Aug. 2005 14:16 <-- editieren / zitieren --> Unities abgeben: Nur für AJ
|
uwe_d
Mitglied
Beiträge: 40
Registriert: 05.06.2002
|
erstellt am: 04. Aug. 2005 15:31 <-- editieren / zitieren --> Unities abgeben: Nur für AJ

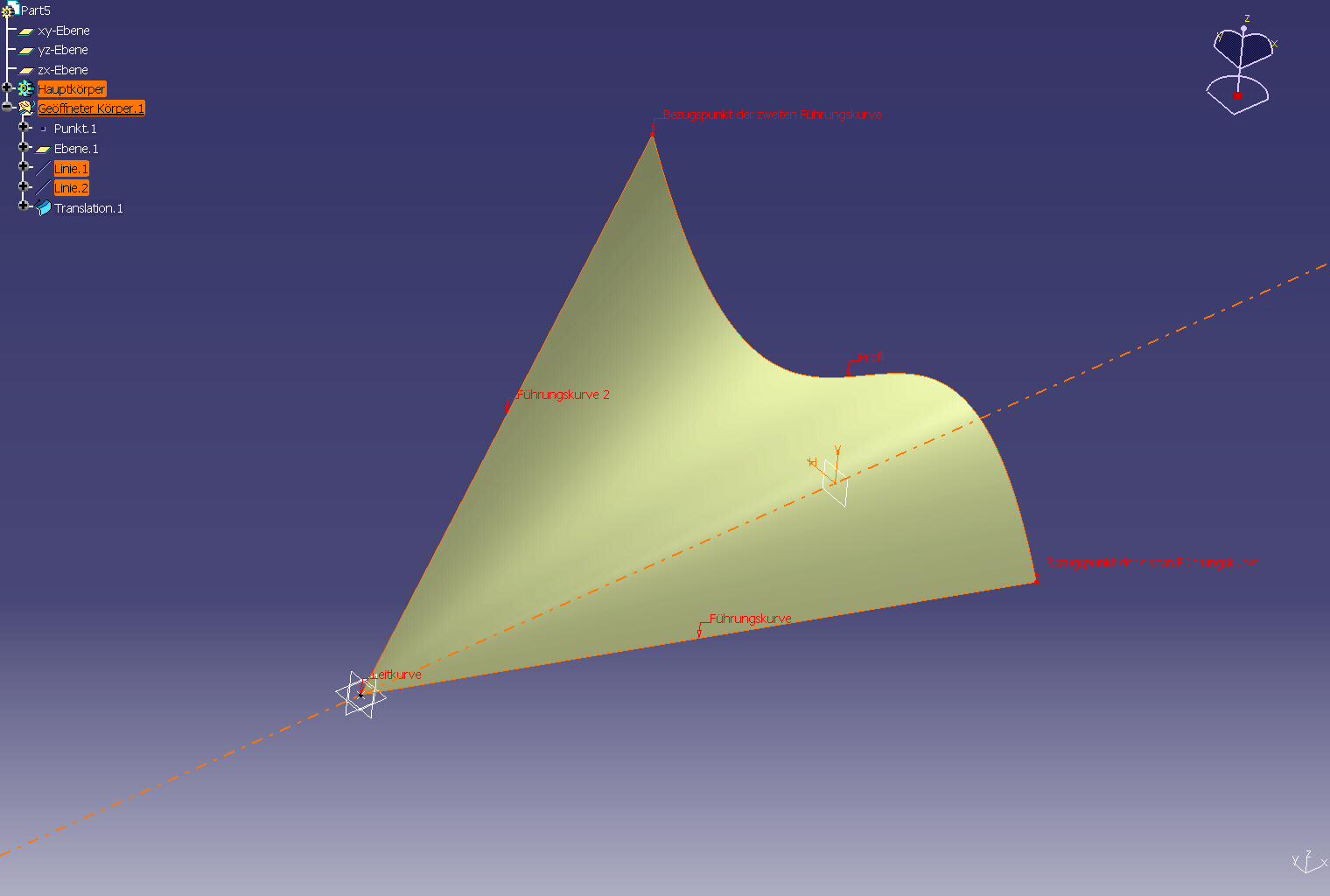

Hallo, das ganze funktioniert über Translationsflächen.
Profil = Skizze mit Spline
Führungskurve 1 = Linie von Punkt zu Spline-Startpunkt
Führungskurve 2 = Linie von Punkt zu Spline-Endpunkt
Bezugspunkte = Start- und Endpunkt des Spline
Leitkurve = eine Achse (in meinem Fall X) ------------------
mfg,
Uwe [Diese Nachricht wurde von uwe_d am 04. Aug. 2005 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
AJ
Mitglied
Beiträge: 51
Registriert: 29.10.2002 CATIA V5 R14
P4-3.4GHz/2048MB
NVIDIA Quadro FX 1300
|
erstellt am: 05. Aug. 2005 08:13 <-- editieren / zitieren --> Unities abgeben:
Hallo uwe_d, erste Frage: Wieso hast Du nur einen Stern?? Auf jeden Fall funktioniert es so! 100%tig!
Diese Funktion so zu nutzen, da wäre ich in 100 Jahren nicht drauf gekommen. Deshalb besten Dank und natürlich volle 10! Grüße
AJ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
