Hallo!

Ich möchte zwischen 2 Skizzen eine Fläche aufspannen. Die Erste Skizze
besteht aus mehreren radien und geraden, die andere aus einem spline.

"Zusammenführung" liefert mir ein schlechtes ergebniss mit beulen und vielen unstetigkeiten.

Loften geht nicht, da ich jedes Element aus einer Skizze als eigenen Schnitt angebe (wie gebe ich eine komplette skizze als schnitt an?)

Ich habe auch schon versucht, die 5 Elemente der einen komplizierten Skizze zusammenzufügen, was leider nicht funktioniert (catia schimpft wegen 3 domänen, was auch immer das sein mag...)

und was ist der unterschied zwischen einer leitkurve und einer führungskurve?

Bitte helft mir, wenn ihr eine Idee habt.

Vielen Dank schonmal!

Kai

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Kai,

stell bitte ein Bild rein.

Gruß

Georg

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

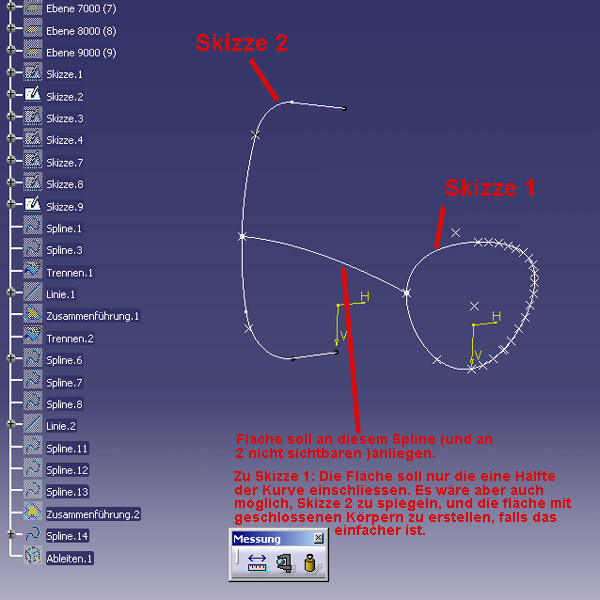

Hier ist ein Screenshot incl. hoffentlich hilfreiche Erklärung.

Erklärung zum Bild:
Das ganze soll später eine Helikopterschnauze werden. Ich hatte mich entschlossen, nur eine Hälfte des Helis zu zeichnen, und alles später zu spiegeln. Skizze 1 allerdings ist komplett. Deswegen wäre es auch möglich, Skizze 2 durch spiegeln zu schließen.

vielen dank,

kai

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Kai,
als erstes würde ich sagen, das die Kontur der Skizze 2 nicht
zusammenhängend ist. Das erkennt man an den schwarzen Punkten innerhalb der Kontur die in deinem Bild zu sehen sind.
Das erklärt auch den Hinweis mit den 3 Domänen.
Also erstmal die Skizze säubern.
Du kannst grundsätzlich jede komplette Skizze als Schnitt angeben,
Die Skizze 1 würde ich mit der entsprechenden Ebene mit der Funktion
Trennen im GSD beschneiden um
auch hier nur die Hälfte zu erhalten.
Mit Loft müsste er dann die Fläche erzeugen.
Du hast geschrieben das du mit " Zusammenführung" ein schlechtes
Ergebnis bekommst.
Ich kenne die Funktion überhaupt nicht ?

mfg
Jürgen

------------------
Schoe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

"Zusammenführung" versteckt sich in der Symbolleiste Erweiterte Flächen im GSD und erstellt Flächen ähnlich wie "Loft"

Es gibt weniger Funktionen und ist für mich leichter zu bedienen.

Vielen Dank für Deine Hilfe, meine Skizze 2 ist nun zusammenhängend.

Allerdings kommen hier gleich 2 neue :-)

Wie kann ich denn nun loften? muss ich skizze 2 erst "zusammenfügen"?

oder muss ich die einzelnen elemente der Skizze in einer bestimmten reihenfolge auswählen?

Vielen dank,

kai

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Kai,

wenn Du ein Loft erstellen möchtest müssen die Loft-Profile einstückig, d.h. verbunden, aber nicht unbedingt geschlossen, sein. Die Reihenfolge der angeklickten Profile spielt erst ab 3 Profilen eine Rolle, dann müssen sie nämlich so wie sie liegen hintereinander ausgewählt werden.
Du solltest auch unbedingt auf die Lage der Endpunkte achten
damit das Loft nicht verdreht erstellt wird. Die Endpunkte sollten sich genau gegenüberliegen. Falls nicht, einen Endpunkt ancklicken, rechte Maustaste - ersetzen -  und neuen Endpunkt auswählen.
Möchtest Du  die Funktion "Zusamenführen" benützen müssen beide Profile offen sein. Skizze 1 ist auf Deinem Bild aber geschlossen, das wird also nicht funktionieren!

mfg tray

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Kai,
überprüf nochmal Deine Skizze, ob es evtl noch Punkte gibt, die nicht Hilfsgeometrie sind. Dann versucht nämlich CATIA daraus Flächen zu machen, was natürlich nicht funktioniert. Benutze dazu am besten im Skizzierer die Funktion Tools/Skizzieranayse. Dann stellst Du sehr schnell fest, woran es liegt.
Ein offenes und ein geschlossenes Profil zu verbinden wird nicht funktionieren. Wie soll das Ergebnis aussehen?
Führungskurve: Eine Führungskurve muss die Schnittkonturen schneiden. Sie gibt zusätzliche Randbedingungen vor. D.h. die Fläche läuft auf der Führungskurve entlang.
Leitkurve (Spine): Steuert den Schnitt, d.h. der Schnitt steht immer senkrecht zur Leitkurve.
Hoffe das hilft.

------------------
Viele Grüße
Jochen Kaestle

www.denc.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Vielen Dank für Eure Antworten!

mittlerweile habe ich ein neues problem, was aber für euch spezialisten kein problem sein dürfte:

nun möchte ich die vordere der skizzen aus dem bild mit einem punkt zu einer ebene verbinden. etwas anschaulicher: die drei splines (führungselemente) laufen nach Skizze 1 weiter, immer enger zusammen, und enden in einem punkt.

mir wurde gesagt, catia könnte im gegensatz zu mech-desktop eine eben gegeben durch punkt und skizze erstellen. wie geht das? brauche ich dazu vielleicht eine geschlossene skizze?

vielen dank für Eure hilfe,

mfg,

kai

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Kai,

was Du meinst ist wahrscheinlich eine Ebene "parallel durch Punkt"
Damit kannst Du eine Ebene parallel zu einer Referenzeben (das kann z.B. auch eine Skizzeneben sein) ist und durch einen Punkt im Raum läuft konstruieren. Das hat aber mit der Skizze an sich nichts zu tun, sondern nur mit der Ebene auf der die Skizze liegt.
Ebenen konstruierst Du mit dem Ebenensymbol auf der Symbolleiste "Referenzelemente". Hier stehen mehrere Ebenenarten, darunter auch die Besagte zur Verfügung.

Wenn Du den Punkt hast in dem die Fläche zusammenlaufen soll hast,
könntest Du diese Abschlussfläche  mit der Funktion "Füllen" aus dem letzten Ringförmigen Querschnitt erzeugen (Skizze 1). Als Stützelement wählst Du dabei das Loft, als Stetigkeitsgrad Tangentenstetigkeit. Jetzt kannst Du noch einen Durchgangspunkt bestimmen, da wählst Du den Punkt in dem die Heli - Schnauze zusammenlaufen soll. Das Resultat sieht ganz vernünftig aus, wie auf dem angehängten Bild zu sehen ist.

Solltest Du dich für Flächenmodellierung interessieren, dann schau Dir mal  das Buch "Konstruieren mit Catia V5" von Egbert Brass an, da erfährst Du die wichtigsten Grundlagen zum Thema  Flächenmodelierung.

mfg tray

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

vielen vielen dank für die erklärung! Das bild zeigt genau das von mir gewünschte ergebniss :-) werde das gleich mal ausprobieren..

Das buch ist leider nur ein einziges mal in der unibibliothek vorhanden, wenn sich herausstellt, dass ich in zukunft noch öfter flächen modellieren muss werde ich mir allerdings die anschaffung überlegen (es wird hier oft empfohlen), für eine einzige uni-aufgabe ist es allerdings zu teuer...

viele grüße,

kai
