Thema: Farbe von 3D-Part in Drafting übernehmen (3522 mal gelesen)
|
johann.burghuber
Mitglied
   Beiträge: 19
Registriert: 06.03.2012
|
erstellt am: 11. Apr. 2012 09:22  <-- editieren / zitieren -->   Unities abgeben:
Hallo Zusammen, habe hier ein Problem das ich noch nicht lösen kann. Der Hintergrund:
Wir lassen unsere Einzelteile entweder Laser- oder Plasmaschneiden.
Hierbei dürfen jedoch bestimmte Konturen (zB. Bohrungen) nicht mittgeschitten werden.
Im 3D-Part werden die verschiedenen Konturen durch Farben gekennzeichnet.
(Magenta = Gewinde, Blau = nicht mittschnieden, Grün = nur Laser nicht Plasma, usw.) Ich möchte nun die Farben vom 3D-Part automatisch ins Drafting übernehmen. Hoffe ihr könnt mir helfen. Gerne auch über VBA oder VBSkript.
Habe es aber noch nicht lösen können. Danke. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 3437
Registriert: 28.05.2009 CATIA V5 R19 SP9
WIN 7 64bit
|
erstellt am: 11. Apr. 2012 09:46 <-- editieren / zitieren --> Unities abgeben: Nur für johann.burghuber
Hallo johann.burghuber, ist zwar nicht direkt die Problemlösung zu deiner Frage. Gängige Vorgehensweise bei Laser- Plasma- oder Brennteilen, ist es eine Brennschablone zu erstellen.
Wir sehen Konstruktiv eine Brennschablone (Rohteil) im 3D vor. Von dieser wird dann für die Brennkontur abgeleitet. ------------------
Gruß Uwe Auch Catia ist nur ein Mensch!   Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
johann.burghuber
Mitglied
Beiträge: 19
Registriert: 06.03.2012
|

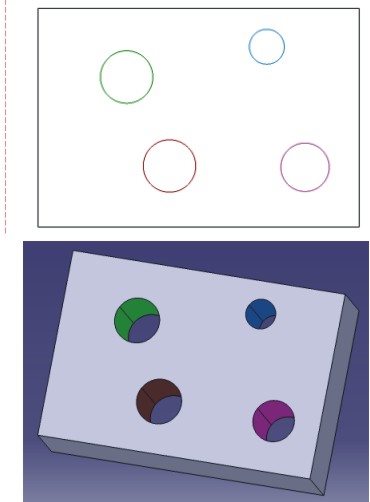

erstellt am: 11. Apr. 2012 12:10 <-- editieren / zitieren --> Unities abgeben:
|
Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)
Beiträge: 3830
Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 11. Apr. 2012 12:57 <-- editieren / zitieren --> Unities abgeben: Nur für johann.burghuber
Hallo johann.burghuber, das geht in den (Eigenschaften )Properties der Ansicht: "3D-Farben". Oder für alle in den Tools / Optionen: Mechanische Konstruktion / Drafting/ Ansicht "3D-Farben übernehmen". (Sorry, bei mir läuft grade die deutsche Oberfläche, deshalb weiß ich es grad nicht wörtlich in Englisch, ist aber zu finden.) PS: Ich sehe grade, dass Ihr die Kantenfarben übernehmen wollt. Ich befürchte, das geht damit doch nicht.
------------------
Gruß
Mörchen
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)
Beiträge: 3830
Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 11. Apr. 2012 13:03 <-- editieren / zitieren --> Unities abgeben: Nur für johann.burghuber
Ich habs jetzt ausprobiert: Wenn farbige Drahtgeometrie vorhanden ist, so kann man sie mit "3D-Drahtmodell ist stets sichtbar" einblenden und die 3D-Farben anzeigen lassen. (s.o.) Diese Einstellung kann man auch grundsätzlich in den Tools / Optionen vornehmen. ------------------
Gruß
Mörchen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann
Moderator
Konstrukteur

Beiträge: 12054
Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 11. Apr. 2012 13:03 <-- editieren / zitieren --> Unities abgeben: Nur für johann.burghuber
Servus @Ute: Leider ist die Kante der Bohrungen nicht eingefärbt, sonder nur die Mantelfläche. Deshalb wird in der Zeichnung auch die Kontur (Kreis) nicht eingefärbt. @johann.burghuber:
IMHO muss du ggf die Struktur deines Parts überdenken. Nur die Mantelflächen einzufärben und dies dann in die Zeichnung übernehmen wird schwierig. Gruß
Bernd ------------------
Warum einfach, wenn es auch kompliziert geht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
