Thema: Anzeige von Mittelkreuzen im Drawing (896 mal gelesen)

M.Lippert
Mitglied
Technischer Zeichner

Senden Sie eine Private Message an M.Lippert

Schreiben Sie einen Gästebucheintrag für M.Lippert

Beiträge: 2
Registriert: 03.12.2007

erstellt am: 03. Dez. 2007 15:27

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:

Wie bekomme ich im drawing die Radienmittelpunkte und Achsenkreuze dargestellt, damit ich Bemassungen anbringen kann. (Trotz Einstellung in den Properties "Center Line" werden die Mittelkreuze nicht angezeigt)

mfG

------------------
M.Lippert

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur

Senden Sie eine Private Message an bgrittmann

Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 03. Dez. 2007 21:58

<-- editieren / zitieren -->

Unities abgeben:

Nur für M.Lippert

Servus

Vielleicht könntest du auch "Ankerpunkte" (siehe hier ganz unten) zur Erstellung der Bemaßung verwenden.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)

Senden Sie eine Private Message an Mörchen

Schreiben Sie einen Gästebucheintrag für Mörchen

Beiträge: 3830
Registriert: 14.03.2007

Release 19 SP2

erstellt am: 03. Dez. 2007 22:41

<-- editieren / zitieren -->

Unities abgeben:

Nur für M.Lippert

Hallo M.Lippert,

um Maße zu erstellen, brauchst Du die Mittelpunkte nicht, Kreise werden standardmäßig zum Mittelpunkt bemaßt, außer man ändert die Ankerpunkte (siehe Beitrag von Bernd).

Ein Achsenkreuz, zu dem man bemaßen kann, wird automatisch dargestellt, wenn die Ansicht aktiv ist (roter Rand, unterstrichen im Baum, durch Doppelklick auf Eintrag im Baum oder Rahmen).

Mittellinien usw. kannst Du mit den Befehlen in der Symbolleiste "Dress up" ("Aufbereiten") erzeugen.

Schönen Abend
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)

Beiträge: 3830
Registriert: 14.03.2007

Release 19 SP2

erstellt am: 04. Dez. 2007 08:22

<-- editieren / zitieren -->

Unities abgeben:

Nur für M.Lippert


Hallo M.Lippert,

was ich noch vergessen habe:

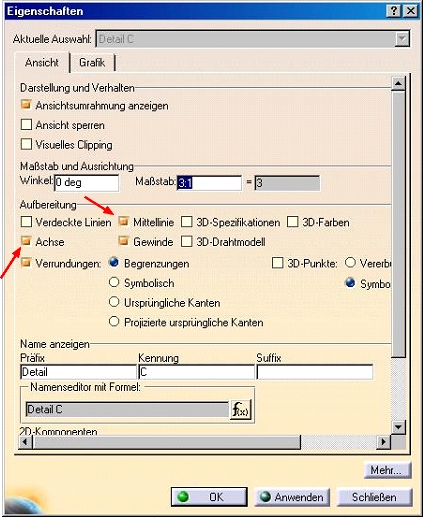

In den Eigenschaften der Zeichnung kannst Du die Mittellinien auch einstellen. Schau mal, was dort aktiviert ist.

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
