Hey an alle,

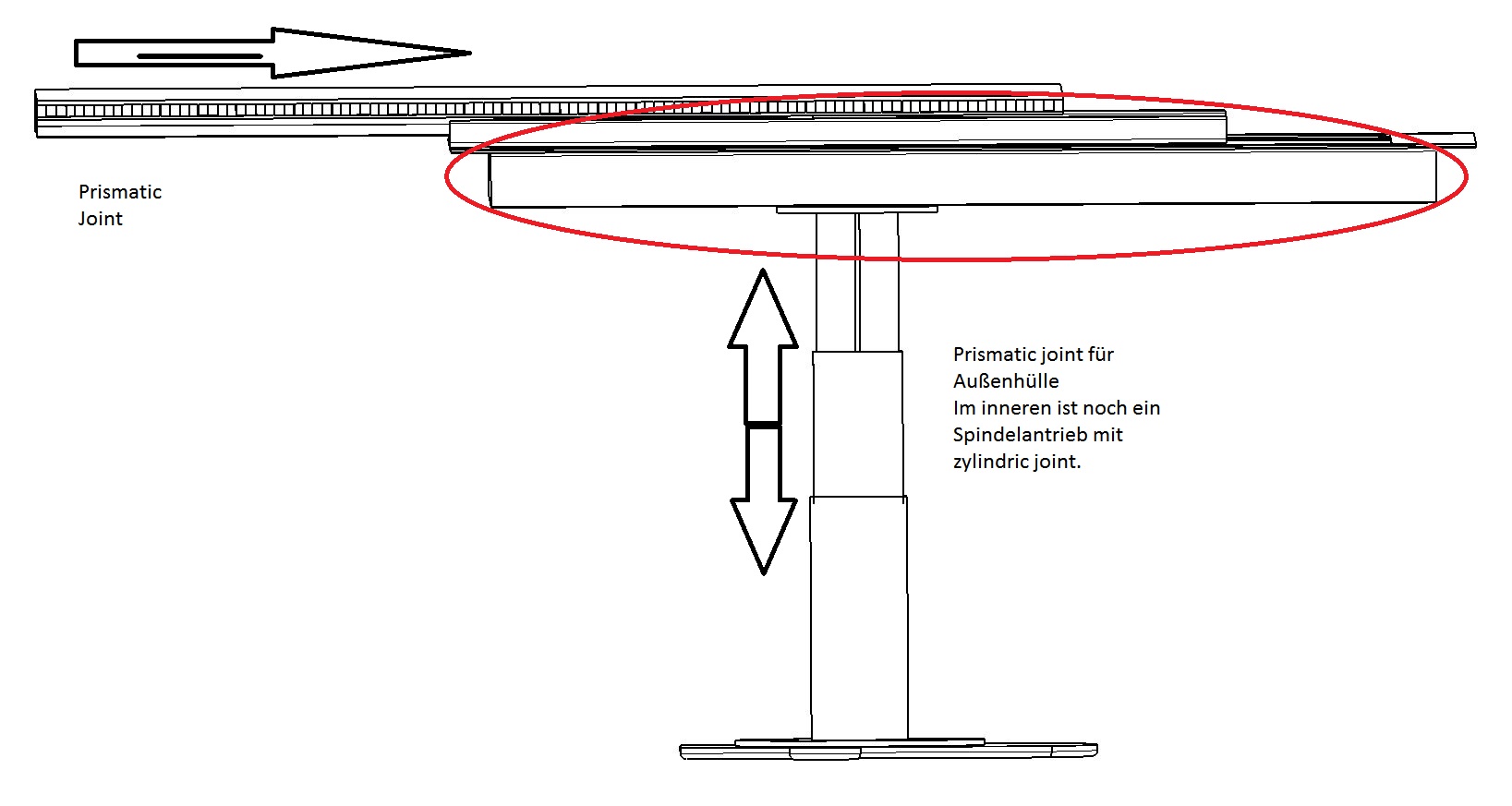

Ich möchte im Rahmen einer Arbeit eine Konstruktion animieren.Wie im Bild zu sehen ist es ein komplexes Bauteil.Die angegeben Joints funktionieren auch und lassen sich steuern und simulieren. Nur wenn ich die Verbindung schaffen will zwischen dem oberen Rahmen an dem der Ausfahrmechanismus (Schienensystem) hängt und der zentralen Hubsäule dann kommen immer mehr Freiheitsgrade rein, wo ich net weiß wie ich die weg bekomme. Im Prinzip ist die ganze Angelegenheit simpel.Ich möchte, dass die komplette obere Rahmenkonstruktion mit dem Hub der Spindel hoch und runter fährt und dabei der Ausfahrmechanismus vor und zurück.Zu dem Rahmen ist zu sagen, dass er aus mehreren Querträger und Rahmenteilen besteht an denen noch Motoren verbaut sind etc.

Bitte um Tipps

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater



Sehen Sie sich das Profil von thomasacro an!   Senden Sie eine Private Message an thomasacro  Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3728
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 14. Dez. 2012 20:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für xrallex 10 Unities + Antwort hilfreich

Hi xrallex.
Nun weiß ich trotz deiner Beschreibung immer noch nicht so ganz genau, was du machen möchtest. Laufen die beiden Bewegungen gleichzeitig ab oder zeitlich versetzt?
Hat die Erwähnung des Spindeltriebs einfluß auf deine Aufgabe? (diese würde ich übrigens nicht mit einem zylindrischen, sondern mit einem screw-joint realisieren)
Wenn die beiden translatorischen Bewegungen gleichzeitig ablaufen sollen, kannst du einerseits zwei prismaticjoints mit einem cablejoint verbinden, andererseits kannst du sie auch über eine Simulation verbinden.
Eine Simulation wäre auch die Lösung, wenn die Bewegungen versetzt ablaufen sollen.

------------------
gruß, Tom
