Hallo zusammen,

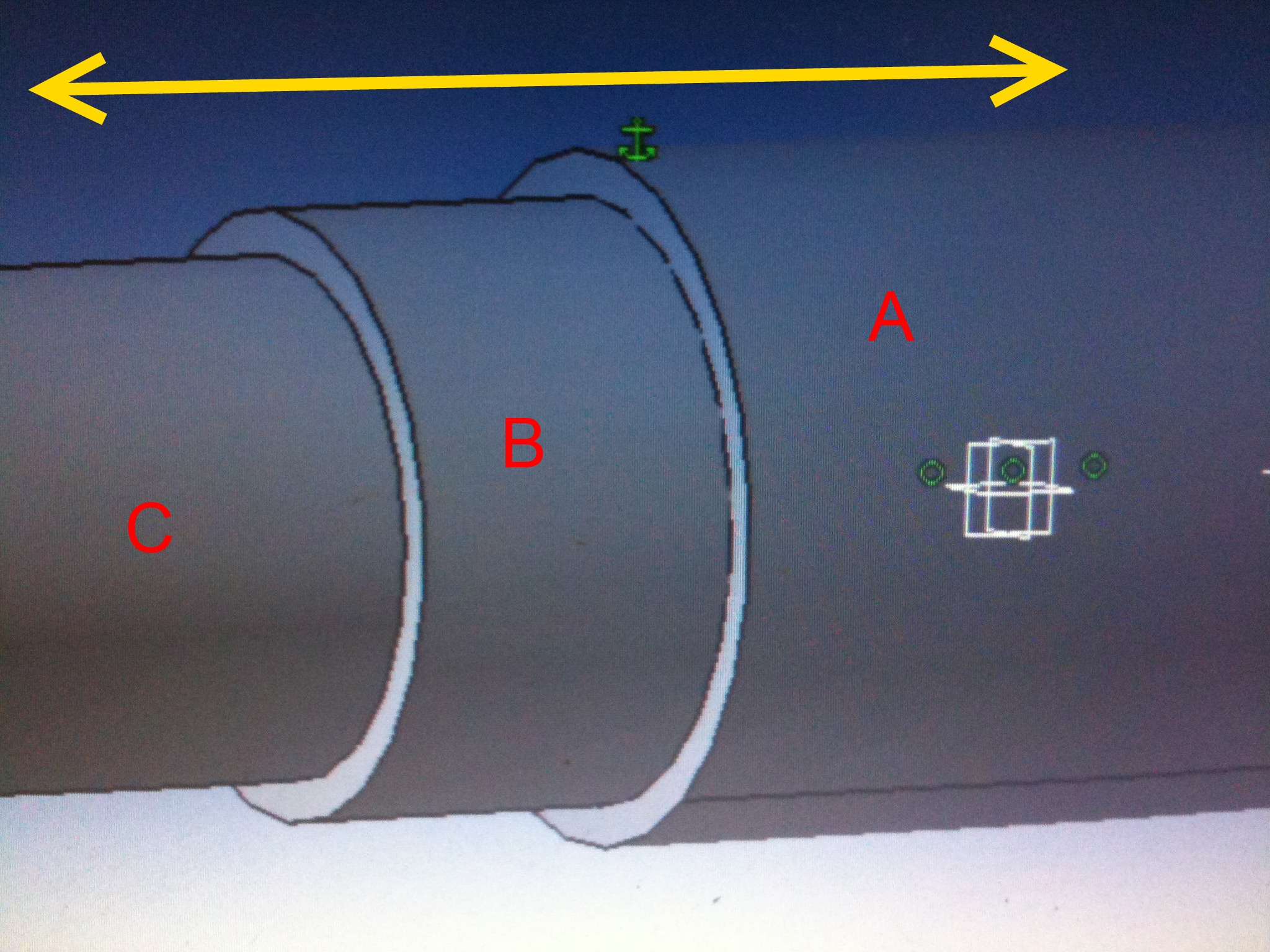

ich möchte die beiden Schraubverbindungen gleichzeitig und von einander abhängig ablaufen lassen.

Teil A ist feststehend
Teil B soll sich in A drehen und dabei - ja nach Drehrichtung in Teil A raus-oder reindrehen
Teil C verhält sich wie B zu A.

Nur möchte ich das B und C zusammen aus und einfahren.

Kann mir da jemand weiterhelfen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Striezl,

das kannst Du mit Regeln hinkriegen. Du brauchst 2 Schraubenverbindungen mit Befehl.

Dann öffnest du den Formeleditor, suchst Du Dir im Baum den ersten Befehl und schreibst sinngemäß folgende Formel darauf:

Schraubverbindungsbefehl1=kinTime/ 1s *36deg  (ergibt eine volle Umdrehung in 10s)

Für den 2. Befehl schreibst Du dann:

Schraubverbindungsbefehl2=Schraubverbindungsbefehl1

------------------
Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke,

"Syntaxfehler in Zeile 1:
der Parameter kinTime kann......"

[Diese Nachricht wurde von Striezl am 18. Jul. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Du solltest den Parameter aus der Liste auswählen (Vorselektion durch anklicken des Mechanismus und Typ "Zeit")

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo  Striezl,

Du musst den Parameter kinTime reinklicken. Du findest ihn im Formeleditor, wenn Du im Baum auf den Mechanismus klickst. Dann erscheint er im rechten Fenster.

------------------
Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

???

Müssen dazu beide Schraubverbindungen "simulierbar" sein oder nicht?

Jetzt hat gerade nichts mehr funktioniert.

Hab jetzt beide Schraubverbindungen neu gemacht.

[Diese Nachricht wurde von Striezl am 18. Jul. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Um überhaupt simulieren zu können, brauchst Du den Freiheitsgrad 0.

Also eine Festkomponente, und zwei Schraubverbindungen und die beiden zugehörigen Befehle.

Wenn das funktioniert, dann kannst du Dich an die Regeln machen.

Anschließend kannst Du den Mechanismus mit Regeln ablaufen lassen. (Sinuskurve im Icon)

------------------
Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Möhrchen,

die Simulation funktioniert - ich kann die beiden Schieberegler bewegen --> Teil bewegt sich.

Das mit den Regeln - versteh ich fast nur Bahnhof.

Muß ich den Parameter "Mechanismus.1\KINTime" bearbeiten?

[Diese Nachricht wurde von Striezl am 18. Jul. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Striezl,

- Im Strukturbaum einen Befehl markieren.

- Den Formeleditor aufrufen.
In der ersten Zeile erscheint der Befehl

- Nun muss dieser Befehl mit der kinetischen Zeit in Bezug gebracht werden,
zum Beispiel: “Drehen\KINTime/1s*36deg“

Die kinetische Zeit hat als Einheit s, sie wird mit /1s herausgekürzt. Die Zeit zählt hoch von 1 bis 10. Bei jedem Schritt wird das Gelenk um 36° gedreht.

- Ist der Befehl eine Längenänderung muss als Einheit mm eingebracht werden.

Den Befehl Simulation mit Regeln
aufrufen.

Hier gibts auch Informationen und weiterführende Links zum Thema Simulation mit Regeln:
http://ww3.cad.de/foren/ubb/Forum136/HTML/000577.shtml#000019

------------------
Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke Möhrchen.

Noch mal für Dummies wie mich.

Ich erstelle 2xSchraubenverbindung
1x Teil A mit Teil B - muß ich Abhängiger Winkel oder Abhängige Länge ankreuzen? Steigung?
1x Teil B mit Teil C - muß ich Abhängiger Winkel oder Abhängige Länge ankreuzen? Steigung?

dann im Baum auf "Schraube 1" klicken
am Rand auf "Formel" f(x) klicken
es erscheint Parameter "Mechanismus.1\KinTime mit dem Wert 0s
was ist dann zu tun?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Servus
- beide Schraubenverbindungen mit "Abhängiger Länge" erstellen (mit gleicher Steigung?)
- Formeleditor (F(x) starten
- 1. Befehl im Baum (der 1. Schraubverbindung anklicken
            - Formel durch anklicken der Parameter im Baum/Parameterfenster zusammenstellen (die Zeit mal eine von dir definierte Geschwindigkeit (mit Einheiten)
- 2. Befehl im Baum (der 2. Schraubverbindung anklicken)
            - Formel durch anklicken des ersten Befehls erstellen (somit sind die Wege/Hübe beider Schraubverbindungen gleich)
-Simulation mit "Simulation mir Regeln" ausführen

Gruß
Bernd

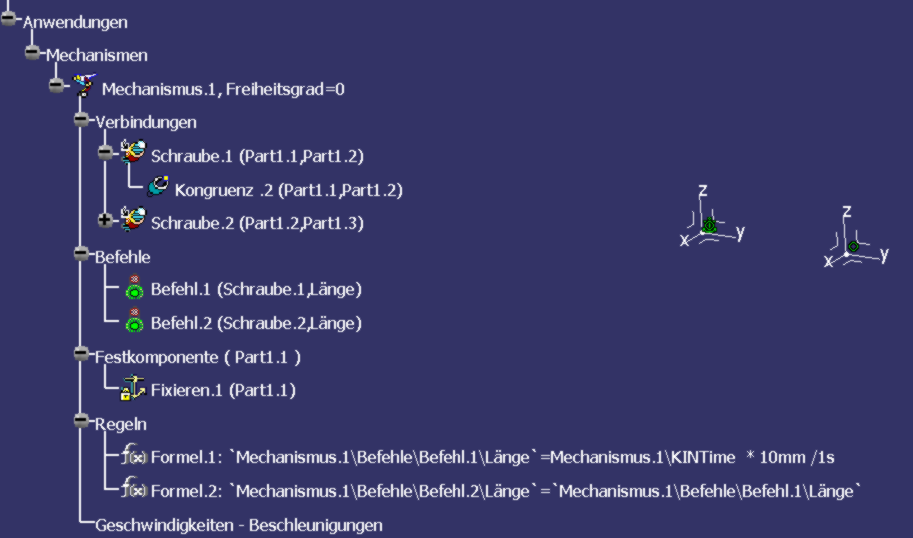

EDIT: Bild hinzugefügt

------------------
Warum einfach, wenn es auch kompliziert geht.

[Diese Nachricht wurde von bgrittmann am 18. Jul. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ihr seid spitze

Danke euch es funktioniert.

Nur kann ich den "Verfahrweg" nicht begrenzen - z.B das Rohr ist 100 lang, dann sollte der innere Zylinder nur soweit ausfahren, dass 10mm im äußeren drin bleiben.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Striezl,

den Verfahrweg kannst Du doch ausmessen bzw. ausrechnen:

besonders einfach, wenn Du Dich entschlossen hast, die Schraubverbindung mit der veränderlichen Länge anzutreiben.

Die kinematische Zeit beträgt standardmäßig 10s. (Nebenbei: Das würde ich auch nicht ändern. Soll Deine Simulation länger dauern, mache mehr Schritte.)

Willst Du also beispielsweise 90mm ausfahren, so musst Du 9mm pro s machen.

Die Formel sähe dann so aus:

Befehl1 = kinTime/1s*9mm

solltest Du den Winkel antreiben, so musst Du den gewünschten Gesamtwinkel mit der Steigung ausrechnen und anschließend durch 10 dividieren.

------------------
Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Super
