Hallo zusammen,

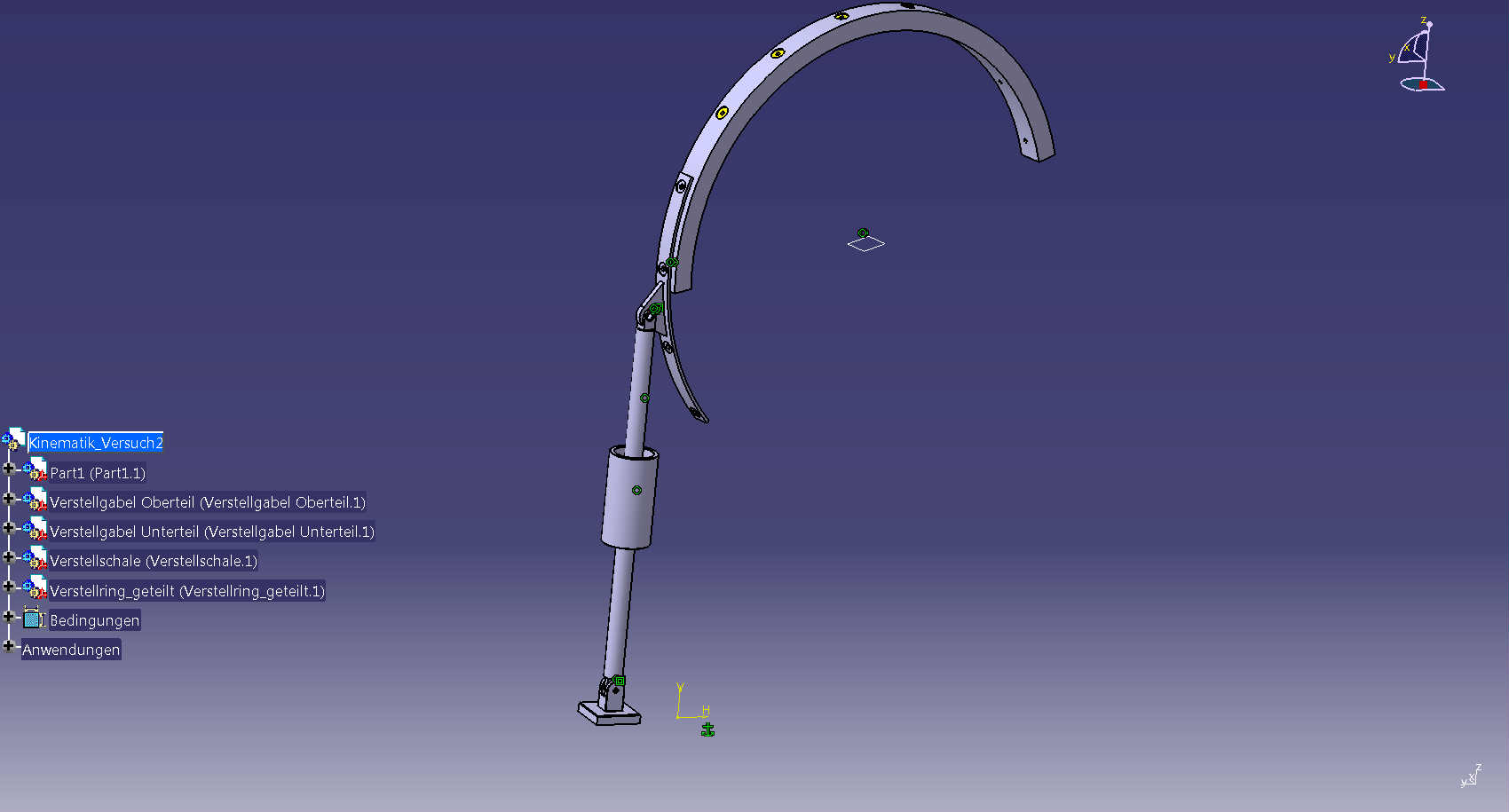

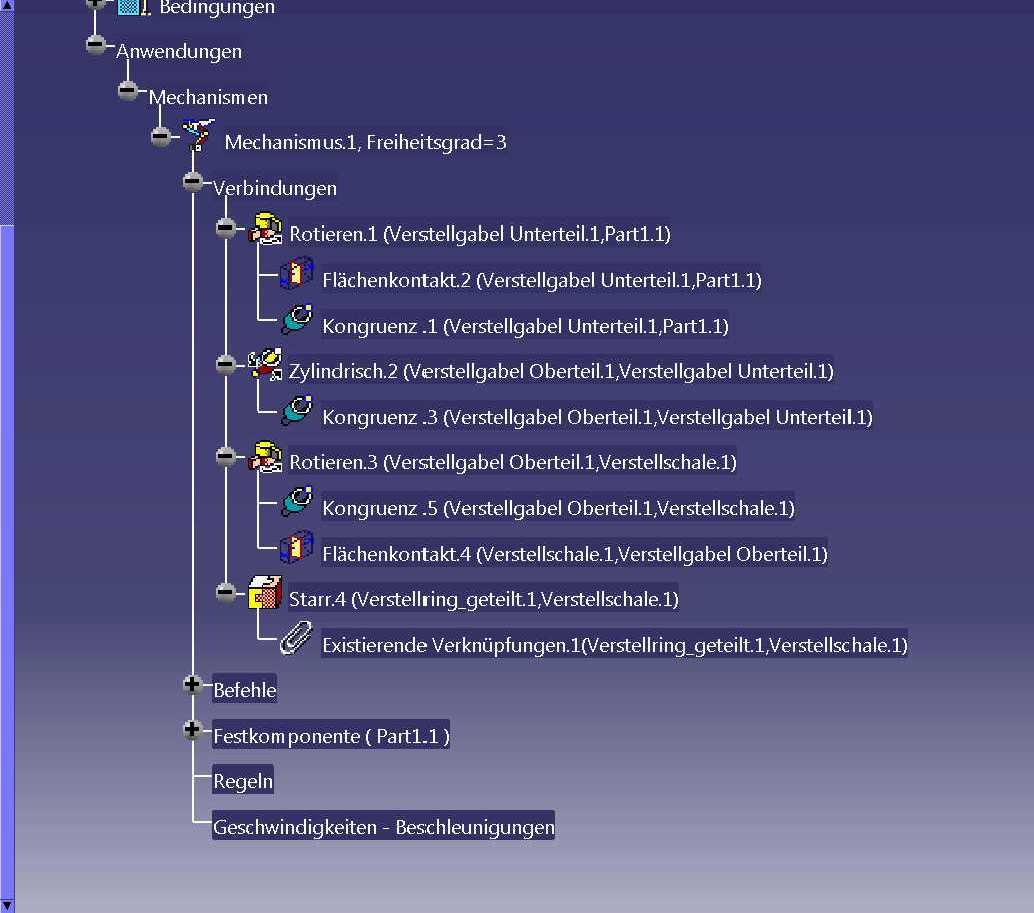

ich habe folgendes Problem: Wie auf den Fotos hoffentlich zu erkennen ist, möchte ich diesem Verstellmechanismus Leben einhauchen. Dabei dient meine Bodenplatte als festes Teil. "Verstellgabel Oberteil" stellt mein antreibendes Glied dar. "Verstellschale" und "Verstellring geteilt" sollen nun um ihre vertikale Achse drehen. Wie könnte ich es realisieren, das ich diesen zwei letzten Komponenten den Bezug zu ihrer Mittelachse als Drehachse gebe? Das System soll zum Schluss lediglich so aussehen, dass  "Verstellring" sowie "Verstellschale" eine rein rotatorische Bewegung ausführen.
Kann mir vielleicht jemand helfen?

Gruß Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

EngineeredByRobberts
Mitglied
Ingenieur


Sehen Sie sich das Profil von EngineeredByRobberts an!   Senden Sie eine Private Message an EngineeredByRobberts  Schreiben Sie einen Gästebucheintrag für EngineeredByRobberts

Beiträge: 109
Registriert: 27.04.2010

Dell Precision 690
NVidia Quadro FX 3500
Windows XP
V5R19SP3 V5R17SP0

erstellt am: 27. Mai. 2010 21:13    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Generalimuc81 10 Unities + Antwort hilfreich

dazu brauchst du eigentlich nur in dein festes Teil die Mittelachse als Hilfsgeometrie ein zu fügen und dann ein Revolute zwischen festes Teil und die bewegliche Teile setzen

------------------
- Robert

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Generalimuc81
Mitglied
Konstruktionsingenieur


Sehen Sie sich das Profil von Generalimuc81 an!   Senden Sie eine Private Message an Generalimuc81  Schreiben Sie einen Gästebucheintrag für Generalimuc81

Beiträge: 28
Registriert: 03.05.2010

erstellt am: 27. Mai. 2010 21:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hmmm, ich bin mir jetzt nicht sicher ob wir beim festen Teil vom selben reden? Fixiert habe ich die Bodenplatte die bei mir damit als festes Teil definiert ist. Du meinst quasi in den Verstellring eine Mittelachse über Part-Design erstellen und dann das Drehgelenk hinzu fügen?
Muss auch dazu sagen, dass ich was die Kinematik an geht noch ein Anfänger bin. Also bitte etwas Nachsicht haben, wenn das hier noch sehr Leihenhaft rüber kommt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

EngineeredByRobberts
Mitglied
Ingenieur


Sehen Sie sich das Profil von EngineeredByRobberts an!   Senden Sie eine Private Message an EngineeredByRobberts  Schreiben Sie einen Gästebucheintrag für EngineeredByRobberts

Beiträge: 109
Registriert: 27.04.2010

Dell Precision 690
NVidia Quadro FX 3500
Windows XP
V5R19SP3 V5R17SP0

erstellt am: 27. Mai. 2010 21:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Generalimuc81 10 Unities + Antwort hilfreich

nicht in dein Verstellring, sondern in dein festes Teil (der Bodenplatte) eine Achse (oder Linie) erzeugen auf der Mittelachse vom Verstellring (ohne Verknüpfung zum Verstellring). Anschließend ein Revolute definieren zwischen der Mittelachse vom Verstellring und der Achse (oder Linie) aus der Bodenplatte

------------------
- Robert

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Generalimuc81
Mitglied
Konstruktionsingenieur


Sehen Sie sich das Profil von Generalimuc81 an!   Senden Sie eine Private Message an Generalimuc81  Schreiben Sie einen Gästebucheintrag für Generalimuc81

Beiträge: 28
Registriert: 03.05.2010

erstellt am: 27. Mai. 2010 22:43    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Ganz großes Kino (.... zumindest für mich ^^). Ich danke dir vielmals Robert es hat geklappt! Bin begeistert!

Gruss Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater



Sehen Sie sich das Profil von thomasacro an!   Senden Sie eine Private Message an thomasacro  Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3728
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 28. Mai. 2010 09:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Generalimuc81 10 Unities + Antwort hilfreich

Hallo Chrtistian.
Als Faustregel kannst Du Dir den Ausdruck "kinematische Kette" merken und zu Rate ziehen: jedes Teil hat in der Regel einen Partner von ndem er getrieben wird und einen anderen, den er antreibt. Bei dir war letzteres in Deinem Ring wohl nicht der Fall. Beispiel:
A --revolute--> B --cylindrical--> C --revolute--> D --prismatic--> A(!)

------------------
gruß, Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Generalimuc81
Mitglied
Konstruktionsingenieur


Sehen Sie sich das Profil von Generalimuc81 an!   Senden Sie eine Private Message an Generalimuc81  Schreiben Sie einen Gästebucheintrag für Generalimuc81

Beiträge: 28
Registriert: 03.05.2010

erstellt am: 28. Mai. 2010 23:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Werde ich mir auf jeden Fall merken! Vielen Dank euch beiden!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
