Autor	Thema: Kurvensimulation nur im positiven Bereich (1769 mal gelesen)

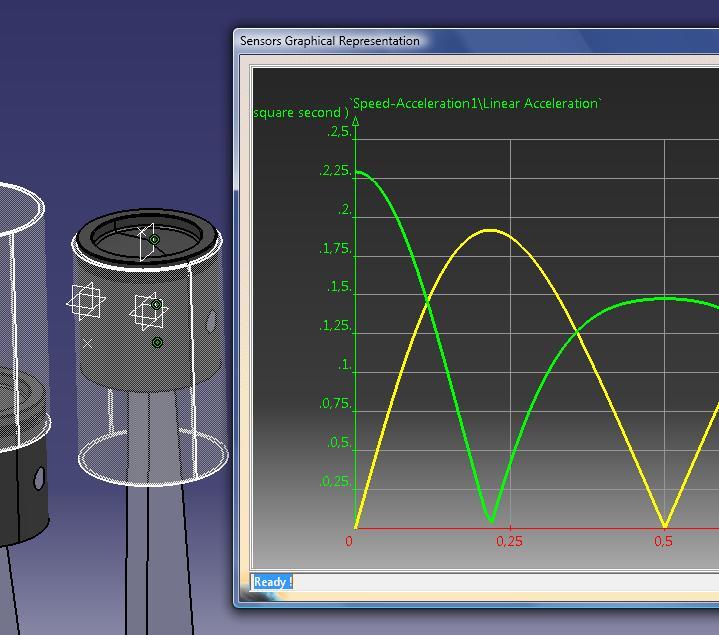

Sewing Mitglied Student Beiträge: 50 Registriert: 27.12.2009	erstellt am: 08. Jan. 2010 19:57 <-- editieren / zitieren --> Unities abgeben: Ich habe den Reference Point auf die transparente Hülse gesetzt und die Point Selection auf den Punkt auf meinem Kolben! Klappt auch alles wunderbar, aber die beiden Graphen tauchen eben nicht in den vierten Quadranten ein sondern bleiben immer oberhalb der X-Achse! Werden also sozusagen von der X-Achse reflektiert wie man sieht Woran liegt das? An meinem Reference Produkt (der Hülse) ? Wie behebe ich das denn am besten! Vielen Dank schonmal [Diese Nachricht wurde von Sewing am 08. Jan. 2010 editiert.] [Diese Nachricht wurde von Sewing am 08. Jan. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
Sewing Mitglied Student Beiträge: 50 Registriert: 27.12.2009	erstellt am: 12. Jan. 2010 11:42 <-- editieren / zitieren --> Unities abgeben: Weiß denn niemand einen Rat? =/ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
Frau-PROE Ehrenmitglied V.I.P. h.c. Trän-Närrin Beiträge: 2785 Registriert: 01.07.2009 Privat: DELL Vostro 1710 WinXP-Pro Wildfire4 M020 SE CoCreate PE 2.0 Dienstlich: NIX Arbeitslos und Spaß dabei!	erstellt am: 12. Jan. 2010 13:23 <-- editieren / zitieren --> Unities abgeben: Nur für Sewing Hallo Sewing, was erwartest Du denn? Läuft der Motor etwa irgendwann rückwärts? Wenn ich das richtig sehe, dann stellst Du doch die lineare Beschleunigung dar, oder? Der Kolben beschleunigt nach oben bis zum Stillstand. Dann folgt wieder eine Beschleunigung nach unten, bis zum Stillstand. Jeweils vorwärt, also positiv! Die Grafik ist also voll okay! Vielleicht solltest Du eher eine Positionsanalyse machen! Diese sieht dann aus wie eine Sinuskurve (+/-) HTH , Nina ------------------ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
Sewing Mitglied Student Beiträge: 50 Registriert: 27.12.2009	erstellt am: 12. Jan. 2010 13:55 <-- editieren / zitieren --> Unities abgeben: Hallo! Danke für deine Antwort! Also die Geschnwidigkeit und die Beschleunigung gehen auch in den negativen Bereich bei Kolbenbewegung! Und das will ich eben darstellen! Wie hier soll es aussehen http://www.camotruck.net/rollins/piston.html Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
Frau-PROE Ehrenmitglied V.I.P. h.c. Trän-Närrin Beiträge: 2785 Registriert: 01.07.2009 Privat: DELL Vostro 1710 WinXP-Pro Wildfire4 M020 SE CoCreate PE 2.0 Dienstlich: NIX Arbeitslos und Spaß dabei!	erstellt am: 12. Jan. 2010 14:23 <-- editieren / zitieren --> Unities abgeben: Nur für Sewing Zitat: Original erstellt von Sewing: Also die Geschnwidigkeit und die Beschleunigung gehen auch in den negativen Bereich bei Kolbenbewegung! Und das will ich eben darstellen! Das die Beschleunigung in den negativen Bereich läuft ist klar. Und zwar passiert das oben und unten im Bereich der beiden Totpunkte! Deshalb läuft Deine Kurve hier gegen Null! Angenommen, Du würdest den Motor stärker abbremsen, als Du ihn beschleunigst (bis hin zur Rückwärtsbewewgung), dann würde die Amplitude tatsächlich auch bis in den 4. Quadranten reichen. Kurz: Dreh den Motor Rückwärts, dann wirst Du's sehen! Und nochmal zur Wiederholung: Erstelle eine Positionsanalyse! WEG-ZEIT-DIAGRAMM! Dann erhältst Du die Sinusschwingung. Liebe Grüße, Nina PS: Dein Beispiel-Link zeigt übrigens das gleiche Ergebnis! Bedenke, dass hier die Top-Speed zur Nullreferenz dient! Also Null Beschleunigung ist bei Höchstgeschwindigkeit! Deshalb zeigt deren Graph auch ins minus! Deine Nullbeschleunigung ist aber wohl im Stillstand, oder? ------------------ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

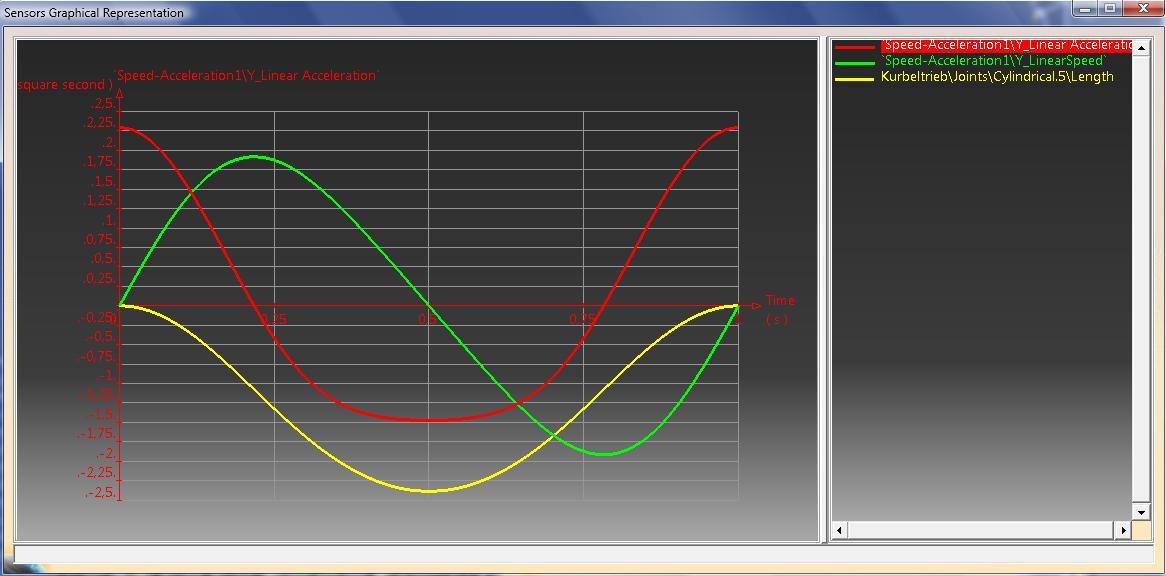

Sewing Mitglied Student Beiträge: 50 Registriert: 27.12.2009	erstellt am: 12. Jan. 2010 16:31 <-- editieren / zitieren --> Unities abgeben: Danke soweit ! Habs jetzt eigentlich so wie ich möchte 2 Dinge möchte ich aber noch ändern! Zum einen möchte ich dass auf der X Achse nicht die zeit sondern der Kurbelwinkel aufgetragen ist. Habe auch schon den jeweiligen Winkel ausgewählt in den Plot Optionen aber dann bekomme ich einen Fehler wenn ich mir die Graphen anschauen möchte! Was aber viel wichtiger ist, wie bekomme ich jetzt die Position (gelbe Linie) positiv dargestellt, also im 1. Quadranten? Als Referenzobjekt für die Bewegung des Kolbens habe ich die durchsichtige Hüslte gewählt und als Object dessen Bewegung festgehalten werden soll natürlich den Zylinder! Hoffentlich weiss jemand Rat! Danke schonmal Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
pieperal Mitglied Entwicklungsingenieur Beiträge: 31 Registriert: 11.11.2009 Windows 7 64-bit, Catia V5 R16	erstellt am: 03. Mai. 2010 14:54 <-- editieren / zitieren --> Unities abgeben: Nur für Sewing Ich glaube die schnellste Variante ist die Daten in Excel zu Exportieren... dort kannst du einfach auswählen was auf der X-Achse dagestellt werden soll und auch gegebenfalls vorzeichen der ausgegeben Tabelle ändern mit =Wert-1 denke das ist die schnellste und einfachste Variante. Gruß Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat* des Beitrags) IP
