Thema: Bewegung auf verschiedenen Schienen (2513 mal gelesen)
|
AndiL74 Mitglied Konstrukteur
Beiträge: 14 Registriert: 10.11.2008
|
erstellt am: 17. Nov. 2008 15:52 <-- editieren / zitieren --> Unities abgeben:

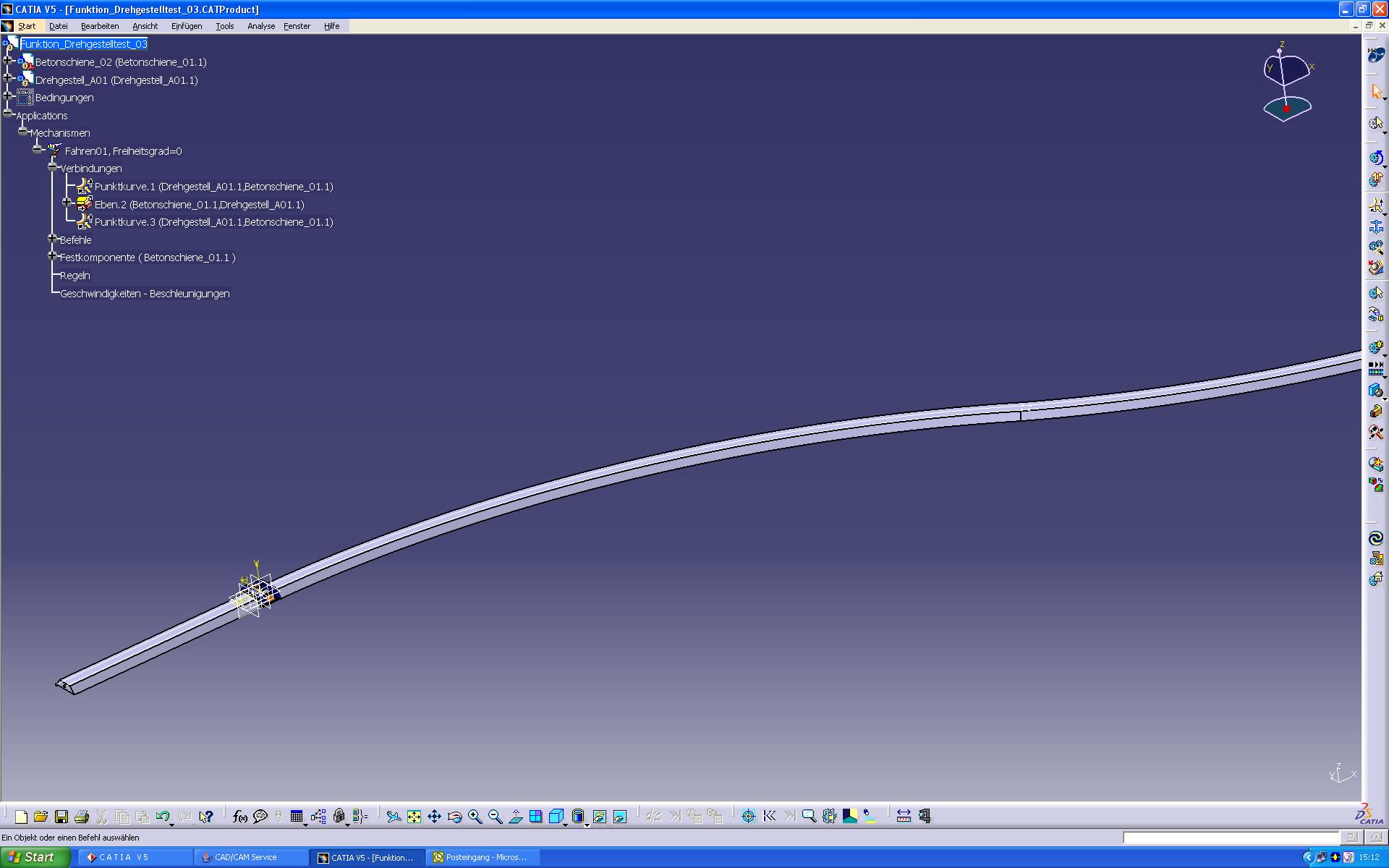

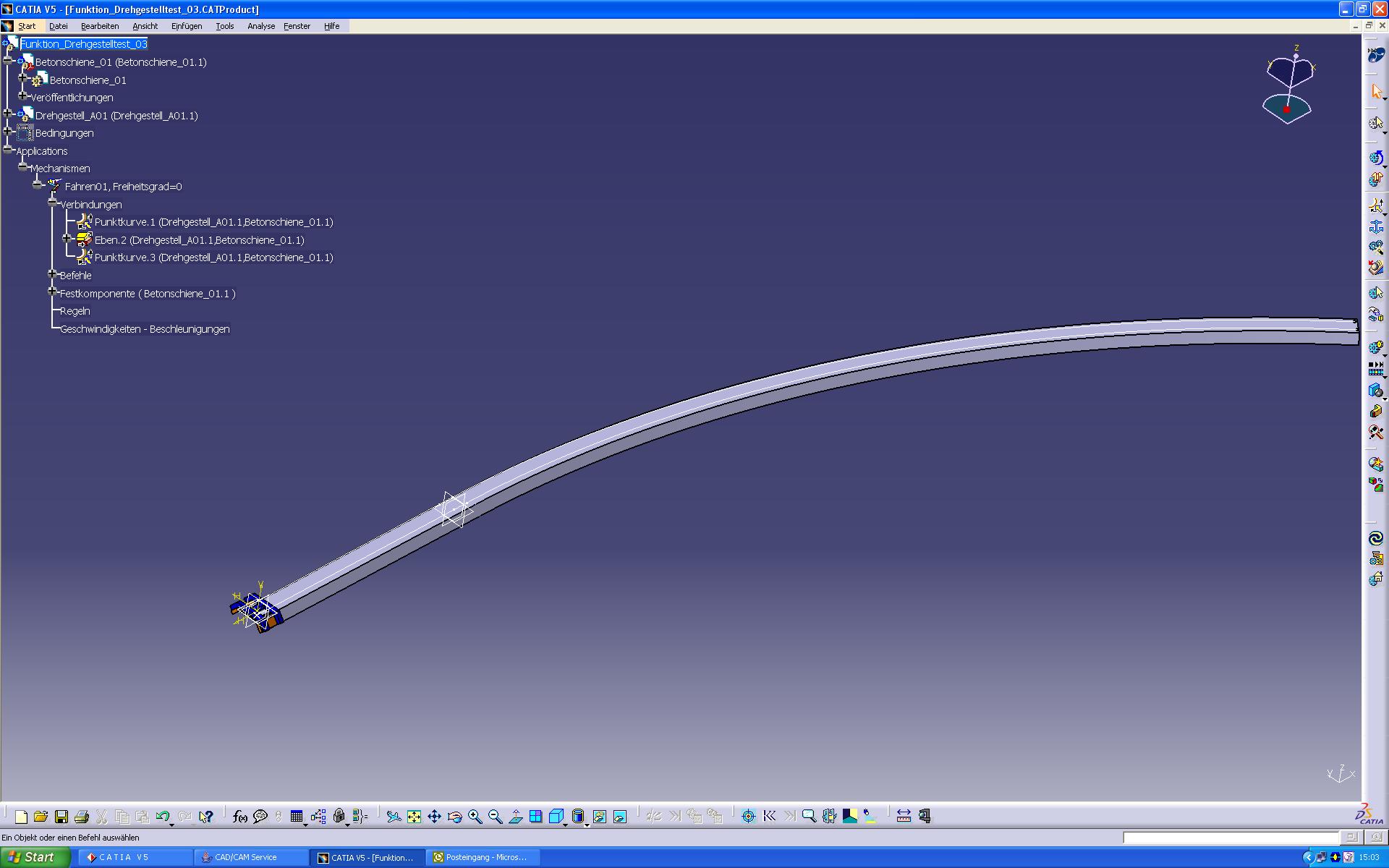

Hallo Mitbenutzer, leider ist bei meinen Projekt noch ein Problem aufgetaucht. Anbei sind zwei Bilder die das Problem verdeutlichen sollen. Bei Schiene 1 besteht die Festkomponeten aus einer geraden Schiene und einem Stück krumme Schiene (erzeugt aus einem Profil und einer Zentralkurve die den Schienenverlauf enthält, alles über Verbindung verknüpft). Hier funktioniert die Bewegungssimulation. Füge ich jedoch am Ende der Krümmung eine Gegenkrümmung hinzu (nach gleichen Schema wie bei Schiene 1), fährt das Drehgestell nur bis zum Ende des geraden Schienenstücks. Dann ist Schluss ohne Fehlermeldung (dargestellt in Schiene02). So richtig kan ich mir das nicht erklären, das Problem scheint jedoch im konstruktiven Aufbau der Schiene zu liegen. Kann mir hierbei jemand helfen. MFG Andi Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann Moderator Konstrukteur
Beiträge: 11780 Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 17. Nov. 2008 16:05 <-- editieren / zitieren --> Unities abgeben: Nur für AndiL74
Servus Ist der gesamte Schienenverlauf in einer Skizze/Kurve? Wenn nicht die beiden Skizzen/Kurven im GSD (Flächendesign) miteinander verbinden, und den Linien/Punktverbindungen die neue Referenz zuweisen. Gruß Bernd ------------------ Warum einfach, wenn es auch kompliziert geht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
AndiL74 Mitglied Konstrukteur
Beiträge: 14 Registriert: 10.11.2008
|
erstellt am: 17. Nov. 2008 16:16 <-- editieren / zitieren --> Unities abgeben:
Hallo Bernd, ich habs schon probiert in einer Skizze (Funktioniert nicht), als auch in 2 Skizzen und über GSD verbunden. Am Endpunkt des geraden Stückes ist Schluss. Die Punkt-Kurvenverbindung muss man scheinbar sowieso immer neu machen, wenn man was an der Schiene verändert. MFG Andi Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann Moderator Konstrukteur
Beiträge: 11780 Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 17. Nov. 2008 21:25 <-- editieren / zitieren --> Unities abgeben: Nur für AndiL74
Servus Wie hast du denn die zweite Kurve für die Führung des Schlittens erstellt? Teste mal, ob es funktioniert, wenn du dich mit zwei Punkt/Linienverbindungen nur auf eine Linie beziehst (zweiter Punkt im Schlitten erstellen), Gruß Bernd ------------------ Warum einfach, wenn es auch kompliziert geht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied
Beiträge: 4755 Registriert: 27.09.2000 Dell precision M4300, 4GB Arbeitsspeicher NVidia FX360M Windows XP professional SP3 CATIA V5 R16SP9, R17SP8, R18SP8, R19SP5 Adobe Acrobat 8 Linux: Ubuntu 8.04LTS
|
erstellt am: 17. Nov. 2008 21:41 <-- editieren / zitieren --> Unities abgeben: Nur für AndiL74
|
AndiL74 Mitglied Konstrukteur
Beiträge: 14 Registriert: 10.11.2008
|
erstellt am: 18. Nov. 2008 16:16 <-- editieren / zitieren --> Unities abgeben:
Hallo Cerog und Bernd, nach dem ich heut schon den ganzen Tag probiere, hab ich folgendes festgestellt: Mit dem Sketcher die Zentralkurve zu zeichnen geht gar nicht. Also hab die Zentralkurve aus einer Raumlinie und 2 Raumkurven erstellt und dann über GSD-Verbindung (Alles) miteinander verbunden. Mechanismus kann simuliert werden, geht jedoch auch nicht (läuft nicht los). Komisch ist nur sobald ich statt der Gegenkurve eine Linie anhänge (System Linie-Kurve-Linie) geht die Simulation ohne Probleme. Kann es sein das Catia solche Probleme nicht lösen kann??? Komisch ist auch das es vom logischen her das Problem nicht gibt, da die 2 Punkt-Kurveverbindungen über 2 Kurz (20mm) hintereinander verlaufenden Punkten des Drehgestells auf ein und derselben Zentralkurve laufen. Übrigens Cerog deinen Vorschlag hab ich auch probiert, leider kein Erfolg. Habt Ihr sonst noch einen Gedanken, wär schon schön wenn es endlich laufen würde. MFG Andre Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ogard1 Mitglied Verfahrenstechniker
Beiträge: 442 Registriert: 12.09.2004 R19 SP2
|
erstellt am: 18. Nov. 2008 23:06 <-- editieren / zitieren --> Unities abgeben: Nur für AndiL74
Hallo, so lange es um eine Curve handelt hat Catia kein Problem. Was du machen kannst ist alle Curve, Linien die du brauchst in ein neues Part kopieren als Resultat, die Trimmen und wieder zurück kopieren. Kannst du dein Beispil hier posten? Gruß
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann Moderator Konstrukteur
Beiträge: 11780 Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 18. Nov. 2008 23:12 <-- editieren / zitieren --> Unities abgeben: Nur für AndiL74
|
AndiL74 Mitglied Konstrukteur
Beiträge: 14 Registriert: 10.11.2008
|
erstellt am: 20. Nov. 2008 09:13 <-- editieren / zitieren --> Unities abgeben:
Hallo Bernd und Ogard1, kann leider erst heute antworten. Das mit dem Ergebnis vereinfachen habe ich probiert, bring es leider auch nicht. Was mir beim Verbindungsbefehl aufgefallen ist "Abstand bei Zusammenführung" kann nie Null sein. Vielleicht ist das ja ein Problem, wobei bei Linie-Kurve-Linie stellt sich dies auch nicht als Problem dar. Anbei stelle ich das Modell mal Hoch für euch. (CATIA V5,R14,SP5) MFG Andi PS.: Steht eigentlich irgendwo bis zu welcher Tiefe man Bewegungssimulationen ausführen kann bei Catia??? In keiner Literatur wird so richtig auf diese Frage eingegangen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ogard1 Mitglied Verfahrenstechniker
Beiträge: 442 Registriert: 12.09.2004 R19 SP2
|
erstellt am: 20. Nov. 2008 11:07 <-- editieren / zitieren --> Unities abgeben: Nur für AndiL74
Hallo, die Vorgehensweise: 1. du erstellst ein neuen Part "Gestell" 2. die Curve rein kopieren 3. am anfang der Curve eine XY Ebene erstellen 4. die 2 Punkte auf der Curve im Drehegestell erstellen 5.die Joints: Ebene Verbindung -Gestell-Drehegestell 6. 2 Curve Verbindungen 7. Starre Verbindung Gestell und Schiene Da ich R16 Habe, werde ich dir das fertige Model heute nachmitag hier posten Gruß Gruß Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ogard1 Mitglied Verfahrenstechniker
Beiträge: 442 Registriert: 12.09.2004 R19 SP2
|
erstellt am: 20. Nov. 2008 11:31 <-- editieren / zitieren --> Unities abgeben: Nur für AndiL74
|
AndiL74 Mitglied Konstrukteur
Beiträge: 14 Registriert: 10.11.2008
|
erstellt am: 21. Nov. 2008 09:30 <-- editieren / zitieren --> Unities abgeben:
Hallo Ogard1, deine Lösung hat funktioniert, vielen dank. Auch hab ich verstanden was du der Reihe nach gemacht hast. Was ich nur nicht verstehe, warum erst nach dem kopieren der verbundenen Kurve in ein neues Part die Sache funktioniert, ist für mich auch z.Z. nicht nachvollziehbar, zudem er ja beim "Einfügen spezial" das Teil sofort als Gesamtkurve erkennt und bezeichnet. Es gibt wahrscheinlich hierbei noch viele Sachen, wo man bei Catia erst darauf hingewiesen werden muss. MFG Andi Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
