Hallo zusammen!

Ich möchte die sog. Drehungleichförmigkeit von Kardangelenken mittels eines LAWs (fog) und einer Parallel Curve abbilden.

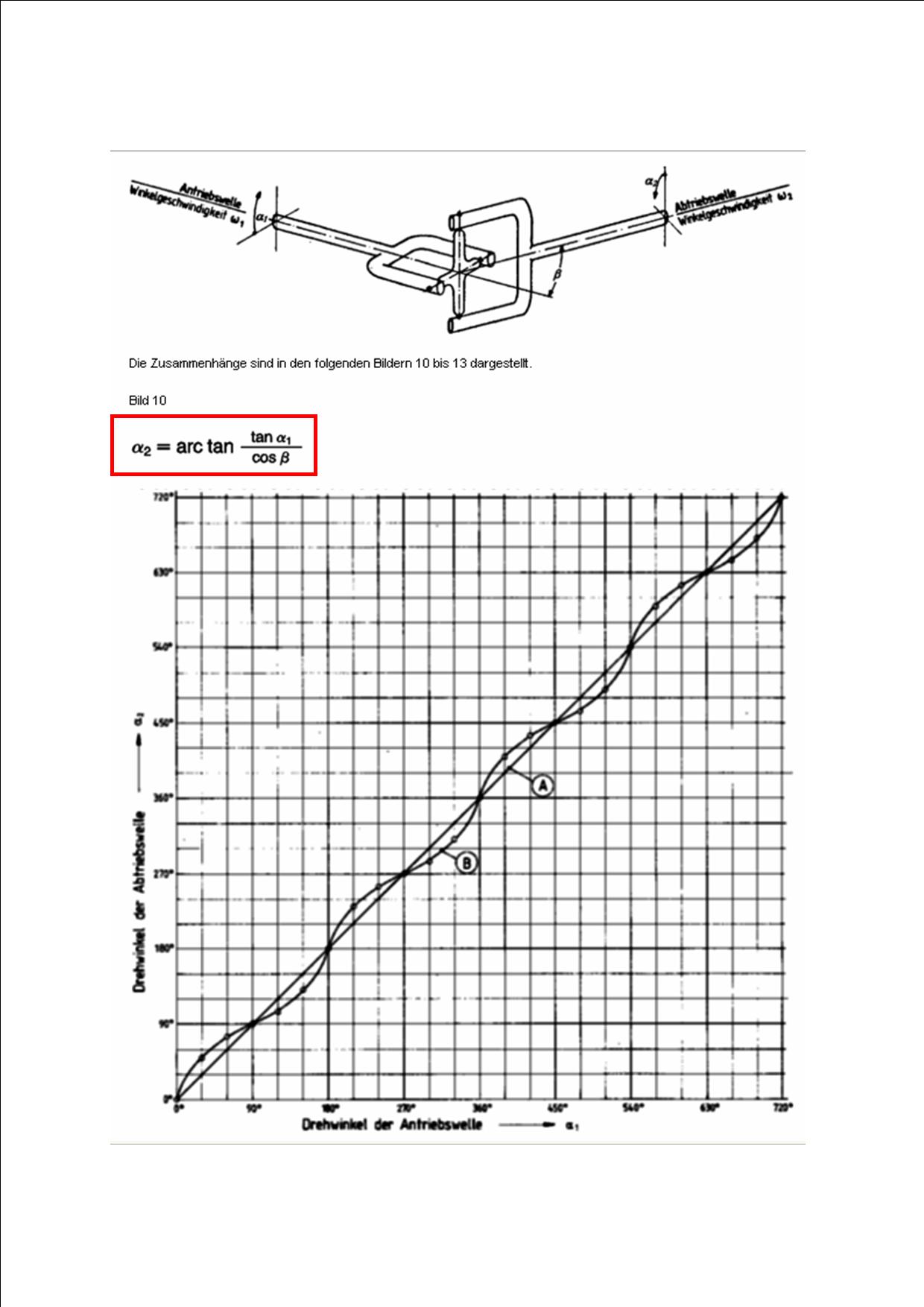

Wie Im Bild dargestellt handelt es sich hierbei um den Drehwinkel der Eingangswelle (Alpha 1) und dem Drehwinkel der Ausgangswelle (Alpha 2), die gemäß der Formel

Alpha 1 = arctan (tan (Alpha 1)/cos (Beta))

in Verbindung stehen. Beta ist dabei der Knickwinkel am Gelenk.

Wie kann ich das nun mittels Law abbilden? Der Kurvenverlauf von Alpha 2 müßte einem Sinus ähnlich sein.
Ich habe mich bereits mehrfach daran versucht, scheitere aber kläglich.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

standardbenutzer
Mitglied

Senden Sie eine Private Message an standardbenutzer

Schreiben Sie einen Gästebucheintrag für standardbenutzer

Beiträge: 8
Registriert: 23.01.2006

P4 - 2,6GHz - 512 MB RAM
Intel Extreme Graphics 82865G
------------------------------
Win 2000 Sp4
V5 R16

erstellt am: 04. Jul. 2007 10:40

<-- editieren / zitieren -->

Unities abgeben:

Nur für Jooschi

Hallo Jooschi,

verstehe ich Dich hier richtig? Es geht nicht um die erstellung eines kinematischen Modells mit Mechanismen usw.? Du willst nur die Funktion als Kurve erzeugen?
Liegt es vielleicht an der Syntax bei der Eingabe der Formeln? Poste doch mal die Formeln, die Du bisher als Laws eingegeben hast.
Dann kann man wahrscheinlich eher helfen.

Gruß
Valentin

------------------
Die beste Methode einen PC zu beschleunigen ist...

... mit 9,81 m/s^2

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Catrin
Ehrenmitglied
Ingenieurin Maschinenbau/Informatik

Senden Sie eine Private Message an Catrin

Schreiben Sie einen Gästebucheintrag für Catrin

Beiträge: 1928
Registriert: 12.12.2000

erstellt am: 05. Jul. 2007 12:04

<-- editieren / zitieren -->

Unities abgeben:

Nur für Jooschi

Wenn Du Dich in der Kinematik etwas auskennst, habe ich folgende Idee:

* Erstell einen Mechanismus, in dem Dein kardan mit dem Joint U-Joint abgebildet wird. Zusaetzlich musst Du natuerlich die beiden Wellenenden an der anderen Seite jeweils mit einem Revolut-Jont festbandeln.
* Treibe den Mechanismus an und erstelle eine Simulation/Replay davon.
* Dann lass Dir ueber die Sensoren die Winkel ausgeben und die Funktion im Diagramm.

Falls das das ist, was Du willst ?

Gruss
catrin

------------------
--------------------------------------------------
cad_de@catrin-eger.de

--------------------------------------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

RonaldoWaltheros
Mitglied
CAD- Konstruktuer

Senden Sie eine Private Message an RonaldoWaltheros

Schreiben Sie einen Gästebucheintrag für RonaldoWaltheros

Beiträge: 2
Registriert: 30.07.2014

erstellt am: 30. Jul. 2014 17:34

<-- editieren / zitieren -->

Unities abgeben:

Nur für Jooschi

Moin Jooschi,

tan(Alpha) und cos (Beta) funktioniert in Catia. arctan funktioniert nicht. Es muss atan heißen. Habe ich durch Probieren herausgefunden.

Gruß
Ronaldo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
