Autor Thema:  Gleitkurve (1301 mal gelesen)
mario8877
Mitglied



Sehen Sie sich das Profil von mario8877 an!   Senden Sie eine Private Message an mario8877  Schreiben Sie einen Gästebucheintrag für mario8877

Beiträge: 44
Registriert: 24.10.2005

 erstellt am: 25. Jun. 2006 13:43    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hallo,
ich habe eine (simple) Frage: ich will, dass sich das dargestellte Teil bewegt: im rechten Teil gibts eine Drehung und der mittlere Teil bewegt sich auf und ab (siehe rosa Pfeile). Beide habe ich inzwischen hinbekommen (getrennt). (Rotieren und Prismatisch). Aber wie kann ich die beiden Bewegungen koppeln, so dass die Drehung eine enbtsprechende Translation bewirkt?
An der Stelle (siehe roter Pfeil im Bild) müsste meiner Meinung nach eine Gleitkurve rein?
Wie kann ich das realisieren?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

noose
Mitglied
DIpl. Ing. - Konstruktion -


Sehen Sie sich das Profil von noose an!   Senden Sie eine Private Message an noose  Schreiben Sie einen Gästebucheintrag für noose

Beiträge: 26
Registriert: 28.02.2004

V5 R12/R14
----
Athlon 1GHz
1GB RAM
ATI 9600 128 MB
-----
1,8 Pentium M
1GB RAM
ATI X700 128 MB

erstellt am: 04. Jul. 2006 20:13    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für mario8877 10 Unities + Antwort hilfreich


kinematik_LL.zip

Hallo Mario

Habe hier mal eine Lösung für das Problem.

Zwei Joints fehlten Dir:
1.) Punkt - Kurve (Mittelpunkt des 'T-Bolzens' aus einer Mittellinie der Nut)
2.) Ebene - Ebene ( z.B. senkrechte auf der Borungsachse des 'T-Bolzens' und einer Außenfläche der Gabel)

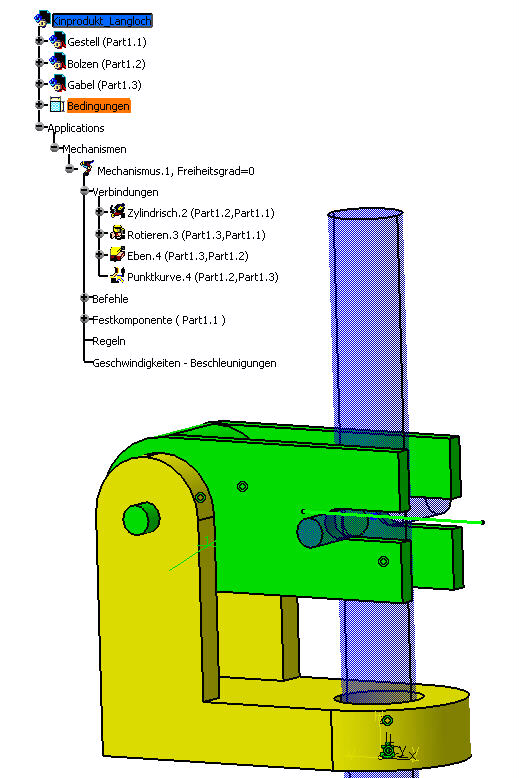

Im beigefügten Bespiel (R14) habe ich jedoch andere Elemente verwendet siehe Bild.

Viel Glück

Gruß noose
