Hallo,

Zu diesem Problem wurde zwar schon geposted, hat mir aber nicht geholfen.

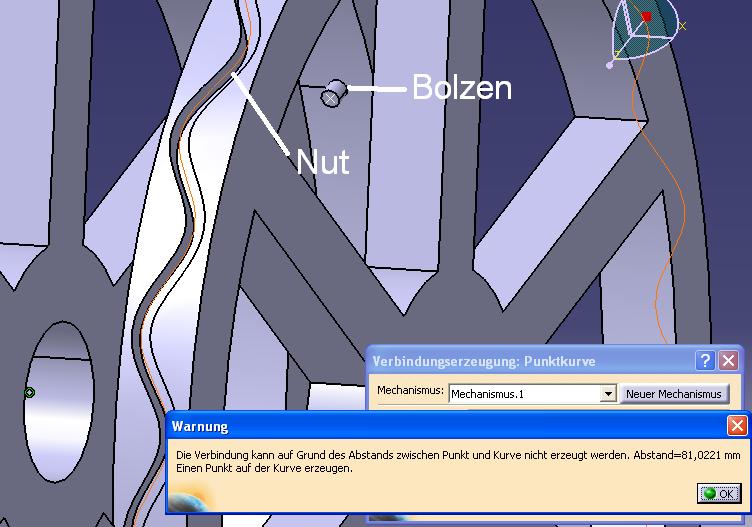

Ich versuche einen Bolzen in einer Nut laufen zu lassen. Die Nut verläuft auf einer Ringoberfläche und ist zusätzlich gekrümmt. Es entsteht also eine 3D-Spline. In dieser Nut soll nun ein Bolzen laufen. Ich bekomme aber keine Verbindung hin. Unter Verwendung von 'Punkt auf Kurve' erhalte ich die Fehlermeldung: (Siehe Bild)

Ich habe so gut wie keine Erfahrung mit DMU Kinematics. Daher Erklärungen bitte anfängergerecht formulieren.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Catrin
Ehrenmitglied
Ingenieurin Maschinenbau/Informatik


Sehen Sie sich das Profil von Catrin an!   Senden Sie eine Private Message an Catrin  Schreiben Sie einen Gästebucheintrag für Catrin

Beiträge: 1928
Registriert: 12.12.2000

HP ZBook 15
Windows 7 / V5R24

erstellt am: 22. Feb. 2006 07:46    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für laforge 10 Unities + Antwort hilfreich

Ein Joint Point-Curve kann nur erzeugt werden, wenn der Punkt schon auf der Kurve liegt, zu der er eine Beziehung aufbuen soll.

Fuer Dich heisst das: erst mal das teil so verschieben, dass der Punkt auf der Kurve liegt (geht z. B. im assembly-Design durch den Aufbau eines Constraints) und dann den Joint aufbauen.

Beste Gruesse
Catrin

------------------
CATIS GmbH                  38444 Wolfsburg
catrin.eger@catis.de        www.catis.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

laforge
Mitglied



Sehen Sie sich das Profil von laforge an!   Senden Sie eine Private Message an laforge  Schreiben Sie einen Gästebucheintrag für laforge

Beiträge: 17
Registriert: 17.08.2004

erstellt am: 22. Feb. 2006 10:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Bei dem Versuch eine Bedingung aufzubauen stosse ich auf das Problem, dass ich im Assembly Design die Spline nicht als geometrisches Element für z.B. eine Offsetbedingung anwählen kann. Somit kann ich auch kein Constraint festlegen - oder?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

laforge
Mitglied



Sehen Sie sich das Profil von laforge an!   Senden Sie eine Private Message an laforge  Schreiben Sie einen Gästebucheintrag für laforge

Beiträge: 17
Registriert: 17.08.2004

erstellt am: 22. Feb. 2006 11:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

O.k., das mit dem Constraint habe ich erstmal hinbekommen - vielen Dank. Jetzt muss ich es noch zum laufen kriegen - mal schauen. Eventuell muss ich da auch noch mal nachfragen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

noose
Mitglied
DIpl. Ing. - Konstruktion -


Sehen Sie sich das Profil von noose an!   Senden Sie eine Private Message an noose  Schreiben Sie einen Gästebucheintrag für noose

Beiträge: 26
Registriert: 28.02.2004

V5 R12/R14
----
Athlon 1GHz
1GB RAM
ATI 9600 128 MB
-----
1,8 Pentium M
1GB RAM
ATI X700 128 MB

erstellt am: 09. Mrz. 2006 22:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für laforge 10 Unities + Antwort hilfreich

Wenn der Mechanismus nur aus der PKT/CRV Verbindung besteht, dann wirst du bei der Simulation wenig Glück haben, weil du die Freiheitsgrade nicht ausreichend abdeckst. Weiter Verbindungen sind meiner Ansicht nach notwendig.
