Hallo,

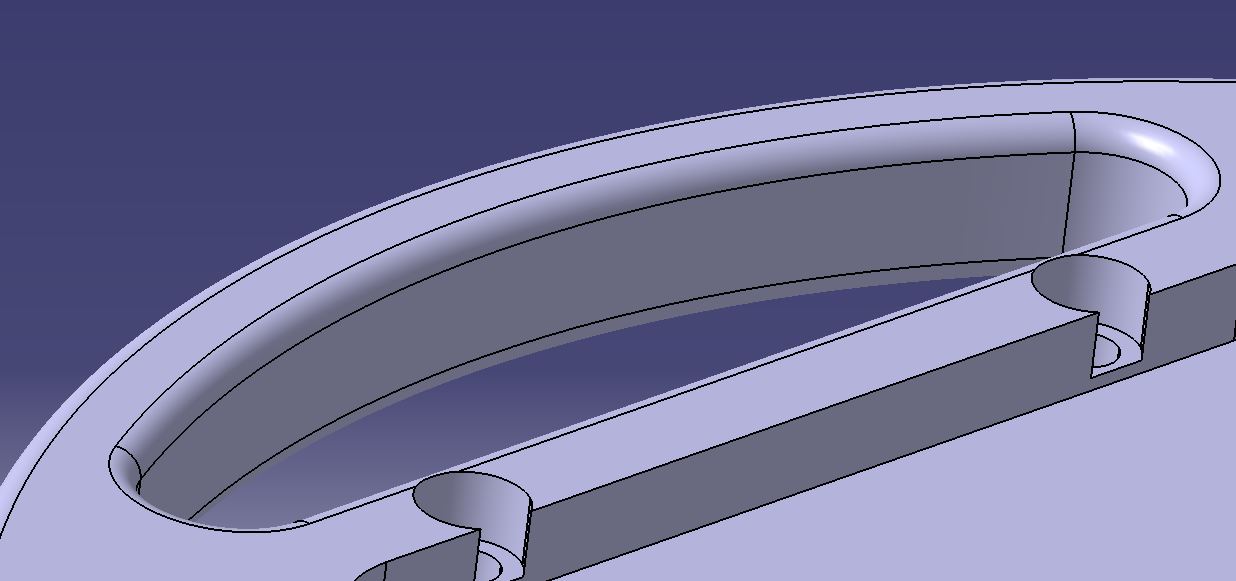

ich möchte an einem Teil einen Aussenradius mit einem Fräser DIN 6518 R2 fräsen.
Also einfach an einer Kontur entlang fahren.
Wie kann ich das Werkzeug erstellen.
Danke für die Hilfe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

123Zonk
Mitglied



Sehen Sie sich das Profil von 123Zonk an!   Senden Sie eine Private Message an 123Zonk  Schreiben Sie einen Gästebucheintrag für 123Zonk

Beiträge: 139
Registriert: 14.02.2012

erstellt am: 21. Dez. 2014 21:59    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Andreas.Mischo 10 Unities + Antwort hilfreich

Hi!

Du zeichnest dir den Radienfräser im Part design!wie du das genau machst steht in der online Doku beschrieben.

Anschließend legst du dir im nc nen Werkzeug an was den kleinsten Durchmesser des radienfräsers hat und halt den schaftdurchmesser welchen der fräser hat. Diesen wählst du dann in deiner Operation aus. In der Recourse List im nc gehst du dann auf das Werkzeug, wählst mit der rechten Maustaste "add user representation". Es geht ein Fenster auf wo du den im Part design gezeichneten fräser auswählen kannst!

Gruss

[Diese Nachricht wurde von 123Zonk am 21. Dez. 2014 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Andreas.Mischo
Mitglied


Sehen Sie sich das Profil von Andreas.Mischo an!   Senden Sie eine Private Message an Andreas.Mischo  Schreiben Sie einen Gästebucheintrag für Andreas.Mischo

Beiträge: 4
Registriert: 21.12.2014

erstellt am: 21. Dez. 2014 22:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

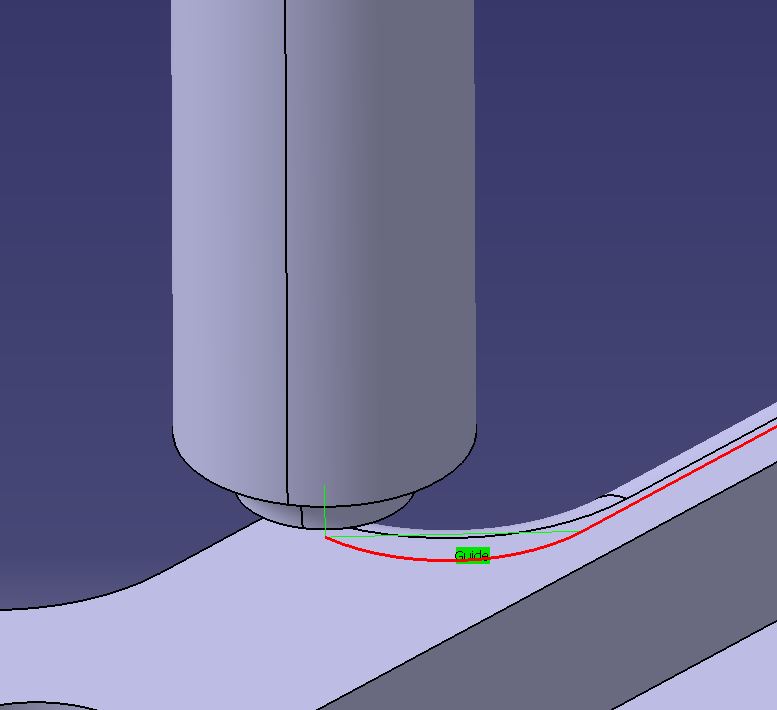

Es kommt immer die Meldung
The profile of T7 End--- cannot be simulated.

Ich habe einen Fräser aus der DIN erstellt, er wird auch angezeigt, nur kommt diese Meldung immer.
Ich habe den R2-Fräser erstellt.
http://ifanger.com/fileadmin/Webmaster/Produkte_EN/D_04/040402_Quarter%20circle%20cutters.pdf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Andreas.Mischo
Mitglied


Sehen Sie sich das Profil von Andreas.Mischo an!   Senden Sie eine Private Message an Andreas.Mischo  Schreiben Sie einen Gästebucheintrag für Andreas.Mischo

Beiträge: 4
Registriert: 21.12.2014

erstellt am: 21. Dez. 2014 22:48    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

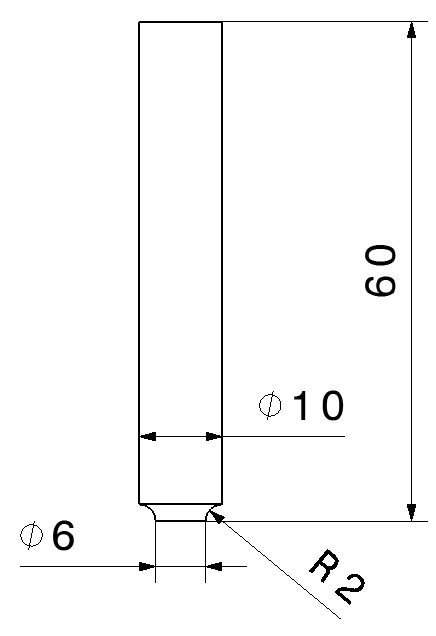

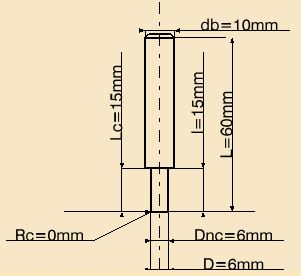

Hier die geometrischen Daten des Fräsers.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

123Zonk
Mitglied



Sehen Sie sich das Profil von 123Zonk an!   Senden Sie eine Private Message an 123Zonk  Schreiben Sie einen Gästebucheintrag für 123Zonk

Beiträge: 139
Registriert: 14.02.2012

erstellt am: 21. Dez. 2014 22:49    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Andreas.Mischo 10 Unities + Antwort hilfreich

Hi!

Hast du den fräser auch genau so gezeichnet wie es in der Online Doku steht???

Du musst dort zwischen schneidendem und nicht schneidendem Bereich je eine Skizze machen und die auch noch in einer bestimmten Richtung!meine das Profil muss im Uhrzeigersinn gezeichnet werden!

Gruss

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

123Zonk
Mitglied



Sehen Sie sich das Profil von 123Zonk an!   Senden Sie eine Private Message an 123Zonk  Schreiben Sie einen Gästebucheintrag für 123Zonk

Beiträge: 139
Registriert: 14.02.2012

erstellt am: 21. Dez. 2014 22:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Andreas.Mischo 10 Unities + Antwort hilfreich

Hi!

Dein fräser sieht komisch aus!hast du nur eine Skizze für den fräser erstellt???

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Andreas.Mischo
Mitglied


Sehen Sie sich das Profil von Andreas.Mischo an!   Senden Sie eine Private Message an Andreas.Mischo  Schreiben Sie einen Gästebucheintrag für Andreas.Mischo

Beiträge: 4
Registriert: 21.12.2014

erstellt am: 21. Dez. 2014 22:59    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Ich habe 2 Skizzen und mit beiden im Part über Rotation den Fräser erstellt.
Die Skizzen sind im GUZ erstellt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
