Thema: mehrere Begrenzungen erstellen (1041 mal gelesen)
|
cimnese Mitglied --
Beiträge: 45 Registriert: 13.10.2009 Catia V5 SP7 R20
|
erstellt am: 22. Jul. 2014 08:45 <-- editieren / zitieren --> Unities abgeben:
Hallo zusammen, weis jemand die Vorgehensweise wie ich mehrere Begrenzungen auf einem Bauteil erzeugen kann? Ich habe die Möglichkeit nur über die "Bereiche auswählen" gefunden, finde diese aber ein bisschen umständlich. Vielleicht gibt es noch eine Einfachere. Danke im voraus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
martin2 Mitglied Konstrukteur
Beiträge: 1010 Registriert: 05.2002.27
|
erstellt am: 24. Jul. 2014 00:15 <-- editieren / zitieren --> Unities abgeben: Nur für cimnese
|
cimnese Mitglied --
Beiträge: 45 Registriert: 13.10.2009 Catia V5 SP7 R20
|
erstellt am: 24. Jul. 2014 09:58 <-- editieren / zitieren --> Unities abgeben:

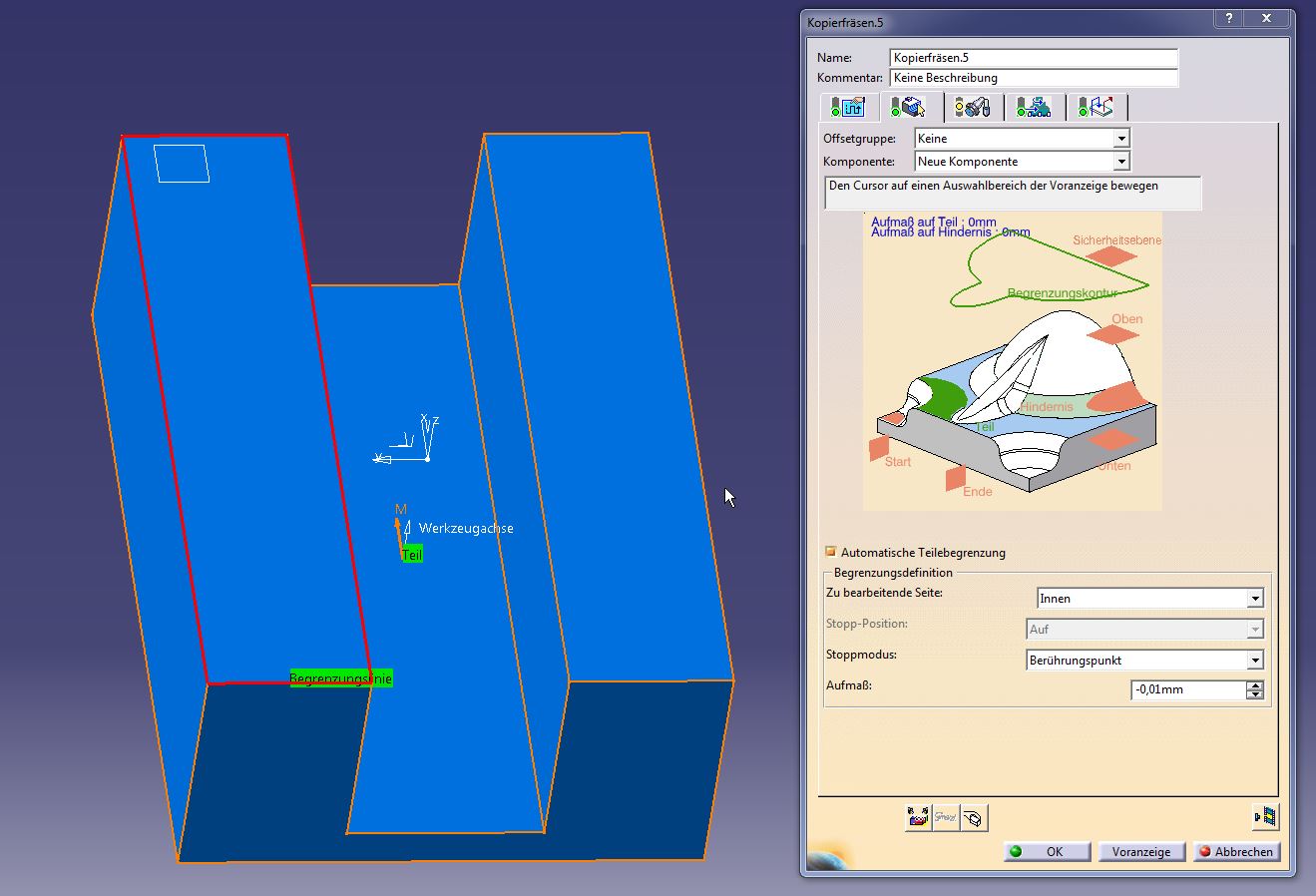

Hallo Martin, habe ein einfaches Teil angehängt, möchte linke Fläche als Begrenzung selektieren und in der gleichen Operation die linke Fläche als Begrenzung selektieren wie mache ich sowas am einfachsten. Gruß Cimnese Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
123Zonk Mitglied
Beiträge: 139 Registriert: 14.02.2012
|
erstellt am: 24. Jul. 2014 10:02 <-- editieren / zitieren --> Unities abgeben: Nur für cimnese
Hi! Einfach einen Sketch mit mehreren Begrenzungen zeichnen. Diesen dann als Begrenzung auswählen. Wichtig: Den Sketch im Baum auswählen. Jetzt kannst du innerhalb der Operation mit dem Punkt Limit Definition oder so ähnlich spielen. Es gibt Inside, Outside oder On. Sollte das nicht zum gewünschten Ergebnis führen, kann auch die Reihenfolge der erzeugten Begrenzungen innerhalb des Sketches ausschlaggebend sein. Gruß
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
cimnese Mitglied --
Beiträge: 45 Registriert: 13.10.2009 Catia V5 SP7 R20
|
erstellt am: 24. Jul. 2014 10:51 <-- editieren / zitieren --> Unities abgeben:
|
123Zonk Mitglied
Beiträge: 139 Registriert: 14.02.2012
|
erstellt am: 24. Jul. 2014 11:22 <-- editieren / zitieren --> Unities abgeben: Nur für cimnese
Hi! Ja,andere Cam Systeme andere Möglichkeiten!;-) bei Mastercam oder Work Nc sind viele Funktionen um das Bauteil Nc gerecht zu manipulieren auch innerhalb der Nc Oberfläche vorhanden. Bei Catia sind diese Funktionen nunmal im Part design, gsd oder wireframe Bereich angesiedelt. Ich habe mir einfach eine benutzertoolbar mit den wichtigstens Funktionen ( z.b Sketcher, Boundary, Fill, Rohteilbox usw. ) erzeugt. Diese steht dann in jeder Oberfläche zur Verfügung. alternativ gibt es noch im Surface machining den Limit Line Wizard. Hier wählst du das Bauteil aus und ein Geometrisches Set wo die Linien rein kommen. Diese Linien kannst du auch als Begrenzung nutzen. Die Funktion mit dem Sketch ist allerdings die einzige mir bekannte Möglichkeit die funktioniert bei mehreren Begrenzungen. Gruß
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
cimnese Mitglied --
Beiträge: 45 Registriert: 13.10.2009 Catia V5 SP7 R20
|
erstellt am: 24. Jul. 2014 15:10 <-- editieren / zitieren --> Unities abgeben:
Danke für die Ausführung, wie gesagt die andere Ausführung währe über Bereiche auswählen geht über Begrenzungen Rechte MT und Bereich exportieren dann neuen Auswählen und dann über Bereiche diese selektieren, war mir nur ein bisschen umständlich. MFG und frohes arbeiten. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
martin2 Mitglied Konstrukteur
Beiträge: 1010 Registriert: 05.2002.27
|
erstellt am: 24. Jul. 2014 21:58 <-- editieren / zitieren --> Unities abgeben: Nur für cimnese
Hallo, sorry - aber ich verseh noch nicht so ganz was Du machen willst. Was meinst Du mit: "möchte linke Fläche als Begrenzung selektieren und in der gleichen Operation die linke Fläche als Begrenzung selektieren" Zeig evtl. mal ein Bild, wie bei diesem Teil die Werkzeugbahn aussehen soll. Danke und Gruß Martin Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Romos1957 Mitglied
Beiträge: 6 Registriert: 22.10.2014
|
erstellt am: 22. Okt. 2014 23:24 <-- editieren / zitieren --> Unities abgeben: Nur für cimnese
Hallo dies kann einfach auch mit CATIA gelöst werden, indem man geometrische Set erzeugt. Mit der Funktion geometrische Set die Begrenzungskurven für die linke oder die rechte Fläche erzeugen und in der Operation mit der rechten Maustaste zuweisen. oder rechte Maustaste auf die Begrenzungskontur => export Begrenzungskontur1 erzeugen neue Begrenzungskontur zuweisen und exportieren Beide geometrische Sets zuweisen und es funktioniert. Gruß Romos
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
cimnese Mitglied --
Beiträge: 45 Registriert: 13.10.2009 Catia V5 SP7 R20
|
erstellt am: 23. Okt. 2014 07:26 <-- editieren / zitieren --> Unities abgeben:
Hallo Romos, danke für die Hilfe, habe mich schon eingearbeitet mit den exportierten Begrenzungskonturen, klappt eigentlich ganz gut sogar. Meine Frage gibt es da auch so ein Hilfreiches Tool, wie z.B. bei der Herstellungsansicht, wo ich sämtliche Begrenzungskonturen die ich exportiert habe den einzelnen Operationen zuweisen kann? Gruß Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Romos1957 Mitglied
Beiträge: 6 Registriert: 22.10.2014
|
erstellt am: 26. Okt. 2014 22:23 <-- editieren / zitieren --> Unities abgeben: Nur für cimnese

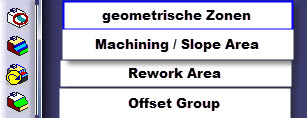

Hallo Cimnese 1. Geometrische Zone = Einzelne Bereiche zuweisen (Punkte, Ebenen, Kurven und Areas 2. Machining / Slope Area = Geometrische Zonen zuweisen, Mit Slope Area aufteilen der Geometrie in Horizontal-, Zwischen- und Senkrechter Bereich 3. Rework Area = Restmaterial ermitteln (Laden aus übernimmt die Geometrie und Parameter aus Bearbeitungsoperation 4. Offset Area = Bereiche mit Aufmaß definieren ohne es zu konstruieren Machining / Slope Area, sowie Rework Area können direkt bei Erzeugung von Bearbeitungsoperationen zugewiesen werden, wenn Prozesskataloge genutzt werden. Gruß Romos Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
