Hallo,

gibt es in Catia im drafting die Funktion ein Maß zu erzeugen, das verkürzt dargestellt wird und dabei zur Erkennung zwei Doppelpfeile hat oder eine gezackte Maß Linie?
Z.B. wenn die Nullkante außerhalb meiner view liegt.
Eventuell sogar nicht die 0-Koordinate des 3D Teiles sondern eine frei wählbare Kante. Sollte trotzdem alles assoziativ sein, also kein fake dimension.

Danke
Roswitha

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von moppesle an!   Senden Sie eine Private Message an moppesle  Schreiben Sie einen Gästebucheintrag für moppesle

Beiträge: 3437
Registriert: 28.05.2009

CATIA V5 R19 SP9
WIN 7 64bit

erstellt am: 16. Okt. 2024 22:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für rnau 10 Unities + Antwort hilfreich



Hallo Roswitha,

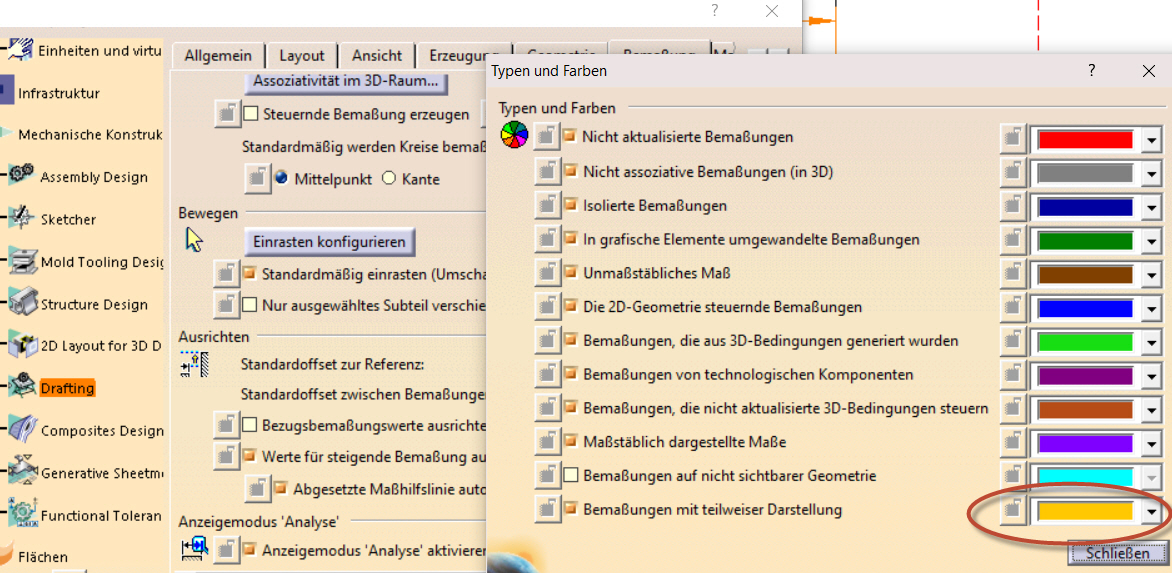

was mir dazu einfällt ist Begrenzung erzeugen und in den Optionen eine gewünscht Farbe einstellen.

------------------
Gruß Uwe

Auch Catia ist nur ein Mensch!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wolfi_z
Moderator
Konstrukteur




Sehen Sie sich das Profil von wolfi_z an!   Senden Sie eine Private Message an wolfi_z  Schreiben Sie einen Gästebucheintrag für wolfi_z

Beiträge: 2531
Registriert: 04.12.2004

CATIA V5 in der aktuellen Umgebung des jeweiligem OEM ;-)
NX 2312 Daimler

erstellt am: 17. Okt. 2024 09:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für rnau 10 Unities + Antwort hilfreich
Zitat:
Original erstellt von rnau:
(...) Sollte trotzdem alles assoziativ sein, also kein fake dimension. (...)

Dann musst Du die View unterbrechen.
https://youtu.be/lNC5nKBdetc?feature=shared&t=30

LG ... Wolfi

------------------
NX neun minus CATIA fuenf ergibt Hartz IV

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
