Thema: Steigende Bemassung einzeln verschieben (3672 mal gelesen)

Beemer328
Mitglied
Konstrukteurin Dipl.Ing.(FH)

Senden Sie eine Private Message an Beemer328

Schreiben Sie einen Gästebucheintrag für Beemer328

Beiträge: 104
Registriert: 22.10.2008

erstellt am: 22. Okt. 2014 09:48

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:


Hallo,

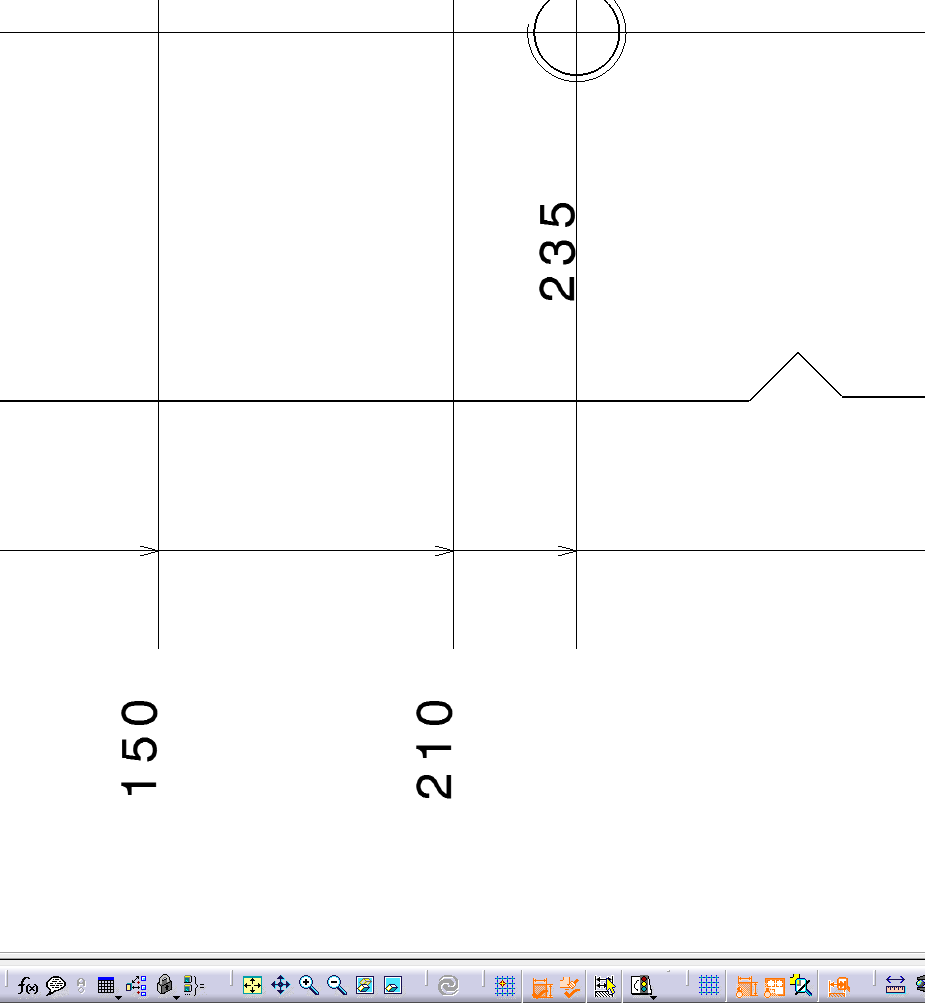

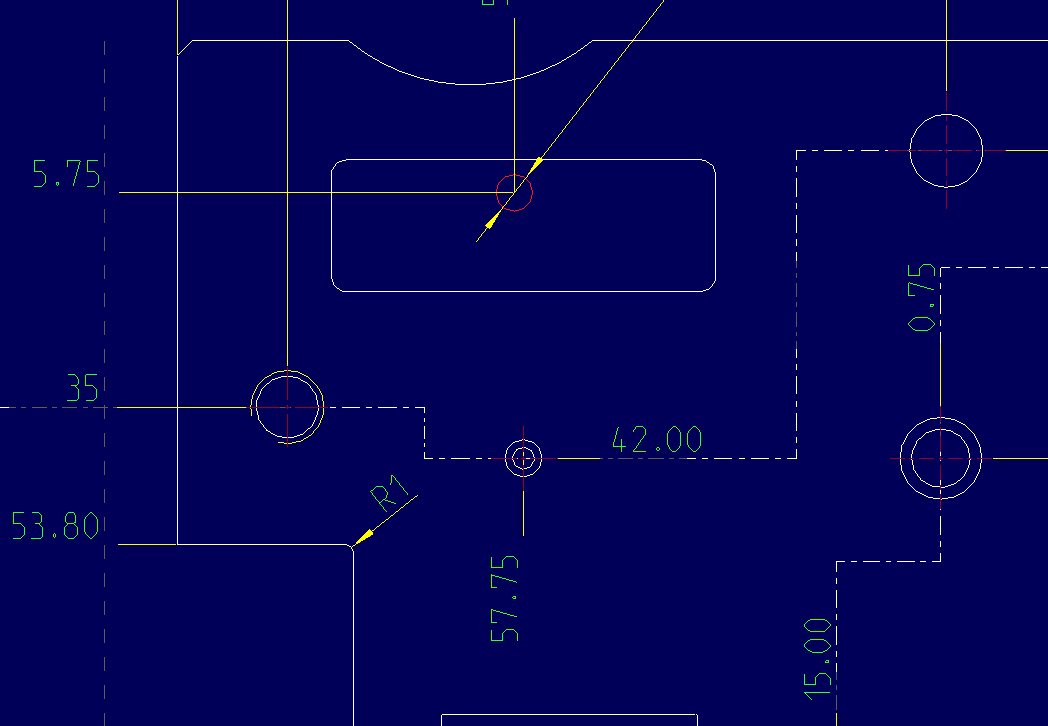

nach erfolgloser Suche muss ich nun doch fragen: Gibt es in CATIA V5 R19 eine Möglichkeit (Standards etc.), dass die Steigende Bemaßung so wie auf dem Bild aussieht? Also dass man einzelne Bemaßungen direkt an die Bohrungen setzen kann? Ich habe eine Platte mit sehr vielen Bohrungen und wenn ich die Maße alle rausziehe, wird es sehr unübersichtlich.

------------------
Grüße
Julia

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur

Senden Sie eine Private Message an bgrittmann

Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 22. Okt. 2014 09:50

<-- editieren / zitieren -->

Unities abgeben:

Nur für Beemer328

Servus
Vor dem verschieben in der Symbolleiste "Tools" die Option "Auswahlmodus für Bemessungssystem" (2. Icon von rechts) deaktivieren

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Beemer328
Mitglied
Konstrukteurin Dipl.Ing.(FH)

Beiträge: 104
Registriert: 22.10.2008

erstellt am: 22. Okt. 2014 09:57

<-- editieren / zitieren -->

Unities abgeben:


Da geht aber nur das Maß mit und nicht die Linie.
Hätte eben gern die Koordinatenbemaßung so wie sie in ProE ist. Wäre cool, wenn jemand wüsste ob und wie ich das hinbekomme.

------------------
Grüße
Julia

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 22. Okt. 2014 09:58

<-- editieren / zitieren -->

Unities abgeben:

Nur für Beemer328

Servus
Dann erstelle doch das eine Maß als neues "Bemassungssystem" allein.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Beemer328
Mitglied
Konstrukteurin Dipl.Ing.(FH)

Beiträge: 104
Registriert: 22.10.2008

erstellt am: 22. Okt. 2014 10:07

<-- editieren / zitieren -->

Unities abgeben:

Ich habe etwa 100 Bohrungen und dazwischen noch Geometrie zu bemaßen. Wird leider sehr unübersichtlich, oder kann man irgendwie die Zwischenlinien und Ursprungslinien in den Standards ausschalten? Habe schon bissel was ausprobiert, aber irgendwie finde ich nicht die richtige Einstellung.

------------------
Grüße
Julia

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 22. Okt. 2014 10:13

<-- editieren / zitieren -->

Unities abgeben:

Nur für Beemer328

Servus
Schau mal in "deinem" Standard unter "Bemaßungen" gibt es sehr viele Einstellungen für "Steigende Bemaßung" (Hilfslinie, Ursprung, ...)

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Beemer328
Mitglied
Konstrukteurin Dipl.Ing.(FH)

Beiträge: 104
Registriert: 22.10.2008

erstellt am: 22. Okt. 2014 10:53

<-- editieren / zitieren -->

Unities abgeben:

Ok. Danke. Ich probiere mal bisschen. Eine Frage habe ich jetzt noch. Woher weiß ich welche der xml Dateien die richtige ist?

------------------
Grüße
Julia

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Beemer328
Mitglied
Konstrukteurin Dipl.Ing.(FH)

Beiträge: 104
Registriert: 22.10.2008

Intel XEON E3-1280
32GB Ram, Quadro P4000
Win 10 64bit
Catia V5R24
Solidworks 2018

erstellt am: 22. Okt. 2014 11:19

<-- editieren / zitieren -->

Unities abgeben:

Bekomme es leider nicht hin. Kann einstellen was ich will, die Bemaßung sieht immer gleich aus.

Also falls noch jemand helfen kann?

------------------
Grüße
Julia

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 22. Okt. 2014 12:36

<-- editieren / zitieren -->

Unities abgeben:

Nur für Beemer328

Servus
Hast du den Standard auch auf die Zeichnung neu angewendet? ggf gilt der Standard dann auch nur für neue Maße.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Beemer328
Mitglied
Konstrukteurin Dipl.Ing.(FH)

Beiträge: 104
Registriert: 22.10.2008

erstellt am: 22. Okt. 2014 15:01

<-- editieren / zitieren -->

Unities abgeben:

Ja, hab es zwar noch hingekriegt den Standard zu ändern und anzuwenden aber leider ist es nicht möglich die Koordinatenbemaßung so hinzubiegen, dass sie aussieht wie auf dem Bild ganz oben (aus ProE). Aber trotzdem vielen Dank für die Mühe.

------------------
Grüße
Julia

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
