Autor Thema:  Radienmittelpunk eines großen Radius bemaßen und aufbrechen ? (3416 mal gelesen)
Triz
Mitglied
Azubi Techn. Produktdesigner


Sehen Sie sich das Profil von Triz an!   Senden Sie eine Private Message an Triz  Schreiben Sie einen Gästebucheintrag für Triz

Beiträge: 26
Registriert: 26.03.2013

Catia V5Rxx

erstellt am: 17. Jun. 2014 09:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Guten Morgen zusammen!

Gibt es in Catia v5 eine Möglichkeit einen Radienmittelpunkt eines großen Radius zu Bemaßen und diese Bemaßung irgendwie zu "verkürzen" um Platz zu sparen?

mfG Triz

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von moppesle an!   Senden Sie eine Private Message an moppesle  Schreiben Sie einen Gästebucheintrag für moppesle

Beiträge: 3437
Registriert: 28.05.2009

CATIA V5 R19 SP9
WIN 7 64bit

erstellt am: 17. Jun. 2014 09:21    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Triz 10 Unities + Antwort hilfreich
Hallo Triz,

das kannst du mit einer "Broken View" machen.

------------------
Gruß Uwe

Auch Catia ist nur ein Mensch!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Triz
Mitglied
Azubi Techn. Produktdesigner


Sehen Sie sich das Profil von Triz an!   Senden Sie eine Private Message an Triz  Schreiben Sie einen Gästebucheintrag für Triz

Beiträge: 26
Registriert: 26.03.2013

Catia V5Rxx

erstellt am: 17. Jun. 2014 09:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Guten Morgen moppesle,

diese Funktion ist mir bekannt, jedoch ist mir schleierhaft wie ich damit eine Bemaßung "verkürzen" bzw. aufbrechen kann.

mfG
Triz

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von moppesle an!   Senden Sie eine Private Message an moppesle  Schreiben Sie einen Gästebucheintrag für moppesle

Beiträge: 3437
Registriert: 28.05.2009

CATIA V5 R19 SP9
WIN 7 64bit

erstellt am: 17. Jun. 2014 09:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Triz 10 Unities + Antwort hilfreich


Hallo

in etwa so.

------------------
Gruß Uwe

Auch Catia ist nur ein Mensch!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ancela
Mitglied
Techn. Zeichnerin


Sehen Sie sich das Profil von Ancela an!   Senden Sie eine Private Message an Ancela  Schreiben Sie einen Gästebucheintrag für Ancela

Beiträge: 322
Registriert: 09.11.2004

Windows 7(64)
Catia V5R19 SP9
SmarTeam R20 SP4

erstellt am: 17. Jun. 2014 12:15    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Triz 10 Unities + Antwort hilfreich

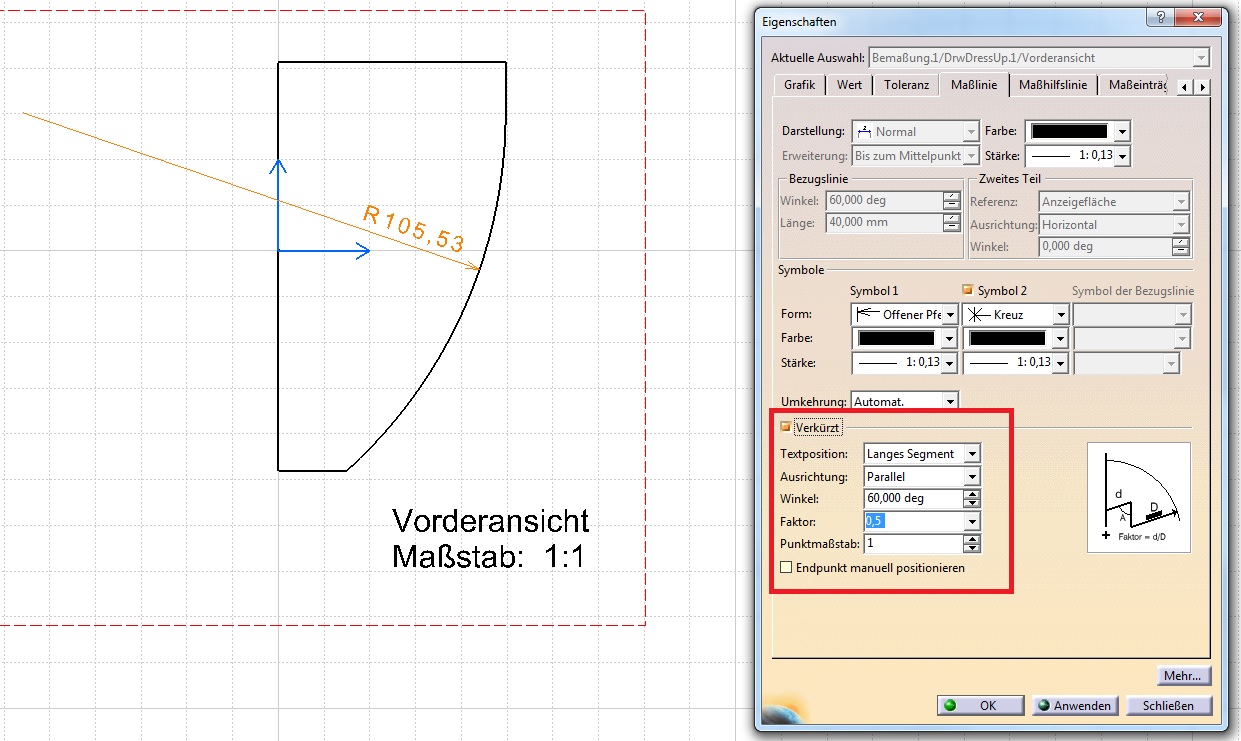

Oder mit dieser Funktion.


Gruß
Angela

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Triz
Mitglied
Azubi Techn. Produktdesigner


Sehen Sie sich das Profil von Triz an!   Senden Sie eine Private Message an Triz  Schreiben Sie einen Gästebucheintrag für Triz

Beiträge: 26
Registriert: 26.03.2013

Catia V5Rxx

erstellt am: 17. Jun. 2014 12:29    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Also erste Lösung funktioniert nicht ich kann lediglich ein Bauteil auftrennen aber keine Bemaßung oder Ähnliches.

Die zweite Variante kenn ich und ist ja ganz nett, aber Bemaßen lässt sich der Punkt dann ja auch nicht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von moppesle an!   Senden Sie eine Private Message an moppesle  Schreiben Sie einen Gästebucheintrag für moppesle

Beiträge: 3437
Registriert: 28.05.2009

CATIA V5 R19 SP9
WIN 7 64bit

erstellt am: 17. Jun. 2014 12:46    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Triz 10 Unities + Antwort hilfreich
Hallo Triz,
Zitat:
Also erste Lösung funktioniert nicht ich kann lediglich ein Bauteil auftrennen aber keine Bemaßung oder Ähnliches.

Du brauchst auch keine Bemassung auftrennen. Das Maß wird automatisch kürzer.
Wenn du dir einen 3D-Punkt erstellst und diesen in den Properties der View einblendest kannst du dein Maß darauf ziehen.
Nun eine "Broken View" erzeugen und fertig ist´s.

------------------
Gruß Uwe

Auch Catia ist nur ein Mensch!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Triz
Mitglied
Azubi Techn. Produktdesigner


Sehen Sie sich das Profil von Triz an!   Senden Sie eine Private Message an Triz  Schreiben Sie einen Gästebucheintrag für Triz

Beiträge: 26
Registriert: 26.03.2013

Catia V5Rxx

erstellt am: 17. Jun. 2014 13:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Zitat:
Original erstellt von moppesle:
Hallo Triz,


Du brauchst auch keine Bemassung auftrennen. Das Maß wird automatisch kürzer.
Wenn du dir einen 3D-Punkt erstellst und diesen in den Properties der View einblendest kannst du dein Maß darauf ziehen.
Nun eine "Broken View" erzeugen und fertig ist´s.

Das ist ja super,schönen Tag und vielen Dank!
