  CATIA V5 Drafting
  Schnitt von Bruchansicht nicht moeglich?

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag

Gut zu wissen: Hilfreiche Tipps und Tricks aus der Praxis prägnant, und auf den Punkt gebracht für CATIA & Co.

KISTERS 3DViewStation - Der Schlüssel zur Einsparung von CAD-Lizenzen, eine Pressemitteilung
Autor Thema:  Schnitt von Bruchansicht nicht moeglich? (2393 mal gelesen)
Marv1n
Mitglied
Konstruktion

Sehen Sie sich das Profil von Marv1n an!   Senden Sie eine Private Message an Marv1n  Schreiben Sie einen Gästebucheintrag für Marv1n

Beiträge: 8
Registriert: 22.04.2014

 erstellt am: 22. Apr. 2014 15:06    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hallo,

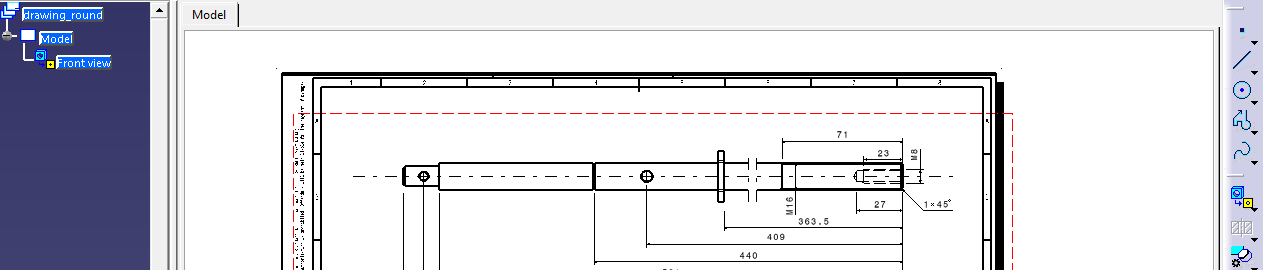

Ich habe eine Welle gebrochen um sie vollstaendig auf die Zeichnung zu bekommen. Leider gelingt es mir nicht davon eine Schnittansicht zu erstellen, das Schnitticon ist ausgegraut. Die Ansicht ist aktiviert.
Was mache ich falsch oder gibt es eine alternative Vorgehensweise?
Vielen Dank schonmal!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von moppesle an!   Senden Sie eine Private Message an moppesle  Schreiben Sie einen Gästebucheintrag für moppesle

Beiträge: 3437
Registriert: 28.05.2009

CATIA V5 R19 SP9
WIN 7 64bit

erstellt am: 22. Apr. 2014 15:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Marv1n 10 Unities + Antwort hilfreich
Hallo Marv1n,

willkommen im Forum.

Du kannst den Schnitt vor dem brechen der Welle machen.

------------------
Gruß Uwe

Auch Catia ist nur ein Mensch!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Marv1n
Mitglied
Konstruktion

Sehen Sie sich das Profil von Marv1n an!   Senden Sie eine Private Message an Marv1n  Schreiben Sie einen Gästebucheintrag für Marv1n

Beiträge: 8
Registriert: 22.04.2014

 erstellt am: 22. Apr. 2014 18:43    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Danke
Ich kann den Schnitt vorher machen, das ist richtig, allerdings muesste ich dann beide Ansichten brechen (Seiten und Schnittansicht), und ich hab keinen Weg gefunden die Bruchkanten bei beiden Ansichten an genau die selbe Stelle zu setzen..

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von moppesle an!   Senden Sie eine Private Message an moppesle  Schreiben Sie einen Gästebucheintrag für moppesle

Beiträge: 3437
Registriert: 28.05.2009

CATIA V5 R19 SP9
WIN 7 64bit

erstellt am: 22. Apr. 2014 19:52    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Marv1n 10 Unities + Antwort hilfreich
Hallo

du könntest dir Hilfslinien erzeugen und dich daran orientieren.

------------------
Gruß Uwe

Auch Catia ist nur ein Mensch!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Marv1n
Mitglied
Konstruktion

Sehen Sie sich das Profil von Marv1n an!   Senden Sie eine Private Message an Marv1n  Schreiben Sie einen Gästebucheintrag für Marv1n

Beiträge: 8
Registriert: 22.04.2014

 erstellt am: 22. Apr. 2014 20:05    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Ja hab ich schon versucht.. aber die Bruchlinien rasten nicht an den Hilfslinien ein... irgendie krieg ichs schon hingebastelt, aber wirklich ne elegante Loesung ist es nicht

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

K.Siebert
Mitglied
Tech Zeichner


Sehen Sie sich das Profil von K.Siebert an!   Senden Sie eine Private Message an K.Siebert  Schreiben Sie einen Gästebucheintrag für K.Siebert

Beiträge: 415
Registriert: 19.05.2007

SolidWorks 2023

erstellt am: 22. Apr. 2014 21:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Marv1n 10 Unities + Antwort hilfreich
Hallo,

Hier ist die Lösung mit dem Übertragen von Aufbrechung.

Leider bleibt das Problem mit den Schnitten (wenn Aufgebroch dann schnitt deaktiviert)

könnst du zwei Schnitte machen?
Einen auf der linken Seite und einen auf der rechten Seite und dann die Hauptansicht brechen, ist zwar auch nicht schön ist aber besser als irgendwie hinzubasteln.

------------------
Sei Schlau bleib Dumm !!?!!

[Diese Nachricht wurde von K.Siebert am 22. Apr. 2014 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Marv1n
Mitglied
Konstruktion

Sehen Sie sich das Profil von Marv1n an!   Senden Sie eine Private Message an Marv1n  Schreiben Sie einen Gästebucheintrag für Marv1n

Beiträge: 8
Registriert: 22.04.2014

 erstellt am: 28. Apr. 2014 22:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Sorry fuer die Pause, werd die vorgeschlagene Loesung probieren, vielen Dank an alle fuer die Hilfe!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
