Guten Tag,
Wie bemaßt ihr in euren Zeichnungen Verjünungen und Neigungen ?
Ich versuche grade eine Normgerechte Bemaßung zu erstellen aber ich weiß nicht wie ich das hinbekommen soll.... und ja es MUSS Normgerecht sein  ich weiß das man das auch einfach pfuschen kann.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur


Sehen Sie sich das Profil von bgrittmann an!   Senden Sie eine Private Message an bgrittmann  Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 10. Feb. 2014 15:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für TZ-Info 10 Unities + Antwort hilfreich
Servus
Erstelle dir dazu eine entsprechende 2D-Komponente (ggf zentral in einem Katalog ablegen), die du dann in der Ansicht einfügst.

Gruß
Bernd

PS: Hier findest du schon mal eine Vorlage für Zeichnungssymbole.

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

TZ-Info
Mitglied
Technischer Zeichner / Student (Produktentwicklung-Konstruktion)

Sehen Sie sich das Profil von TZ-Info an!   Senden Sie eine Private Message an TZ-Info  Schreiben Sie einen Gästebucheintrag für TZ-Info

Beiträge: 7
Registriert: 07.02.2014

 erstellt am: 10. Feb. 2014 15:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo danke für die schnelle Antwort  ,
Das mit dem Katalog hab ich auch schon überlegt.
Wollte nur sicher gehen das dass mit Catia's Einstellungen nicht doch erstellbar ist. Aber anscheinend ist das wieder eine sache die man sich selbst erstellen muss.

mfg Nadine

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

JochenM
Mitglied
Konstrukteur


Sehen Sie sich das Profil von JochenM an!   Senden Sie eine Private Message an JochenM  Schreiben Sie einen Gästebucheintrag für JochenM

Beiträge: 540
Registriert: 11.11.2003

Win7Pro SP1

erstellt am: 11. Feb. 2014 09:05    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für TZ-Info 10 Unities + Antwort hilfreich


Hallo,

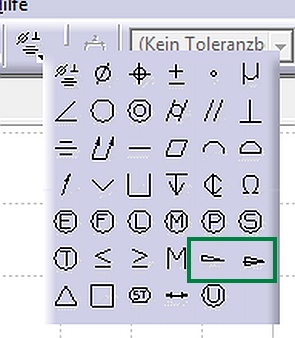

das geht auch über ein Textfeld. Unter Symbolen sind Steigung und Konus abgelegt.

------------------
Gruß
Jochen
__________________
Technik lässt nicht mit sich spaßen ...
Techniker schon!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

TZ-Info
Mitglied
Technischer Zeichner / Student (Produktentwicklung-Konstruktion)

Sehen Sie sich das Profil von TZ-Info an!   Senden Sie eine Private Message an TZ-Info  Schreiben Sie einen Gästebucheintrag für TZ-Info

Beiträge: 7
Registriert: 07.02.2014

 erstellt am: 11. Feb. 2014 13:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Danke Jochen da muss ich zwar auch ein bisschen mit Spiegel spielen aber auch eine akzeptable Lösung.
