  CATIA V5 Drafting
  Maßlinie beliebig kürzen

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Anzeige:
Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag

CATIA V5 Grundkurs | Einsteiger - 5 Std. 15 Min 48

Erfolgreich unterwegs mit der KISTERS 3DViewStation , ein Whitepaper
Autor Thema:  Maßlinie beliebig kürzen (4082 mal gelesen)
TZ-Info
Mitglied
Technischer Zeichner / Student (Produktentwicklung-Konstruktion)

Sehen Sie sich das Profil von TZ-Info an!   Senden Sie eine Private Message an TZ-Info  Schreiben Sie einen Gästebucheintrag für TZ-Info

Beiträge: 7
Registriert: 07.02.2014

 erstellt am: 07. Feb. 2014 10:43    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Guten Tag,
Hat jemand einen Trick auf Lager wie ich die Maßlinien Manuel oder auch über eine Einstellung an den Hilfskreis zeihen kann?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wolfi_z
Moderator
Konstrukteur




Sehen Sie sich das Profil von wolfi_z an!   Senden Sie eine Private Message an wolfi_z  Schreiben Sie einen Gästebucheintrag für wolfi_z

Beiträge: 2504
Registriert: 04.12.2004

CATIA V5 in der aktuellen Umgebung des jeweiligem OEM ;-)
NX 2312 Daimler

erstellt am: 07. Feb. 2014 10:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für TZ-Info 10 Unities + Antwort hilfreich
Mahlzeit,

Das Bild sieht eigentlich ganz normal aus.
Was willst Du da anders haben? Verstehe ich grad nicht so recht.
Vielleicht kannst Du da ja mal ein Bild mit 'Redlining' machen oder dgl.

LG ... Wolfi

------------------
Mit V6 werden wir Windraeder konstruieren. Automotive laeuft mit V5 aus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

TZ-Info
Mitglied
Technischer Zeichner / Student (Produktentwicklung-Konstruktion)

Sehen Sie sich das Profil von TZ-Info an!   Senden Sie eine Private Message an TZ-Info  Schreiben Sie einen Gästebucheintrag für TZ-Info

Beiträge: 7
Registriert: 07.02.2014

 erstellt am: 07. Feb. 2014 11:06    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

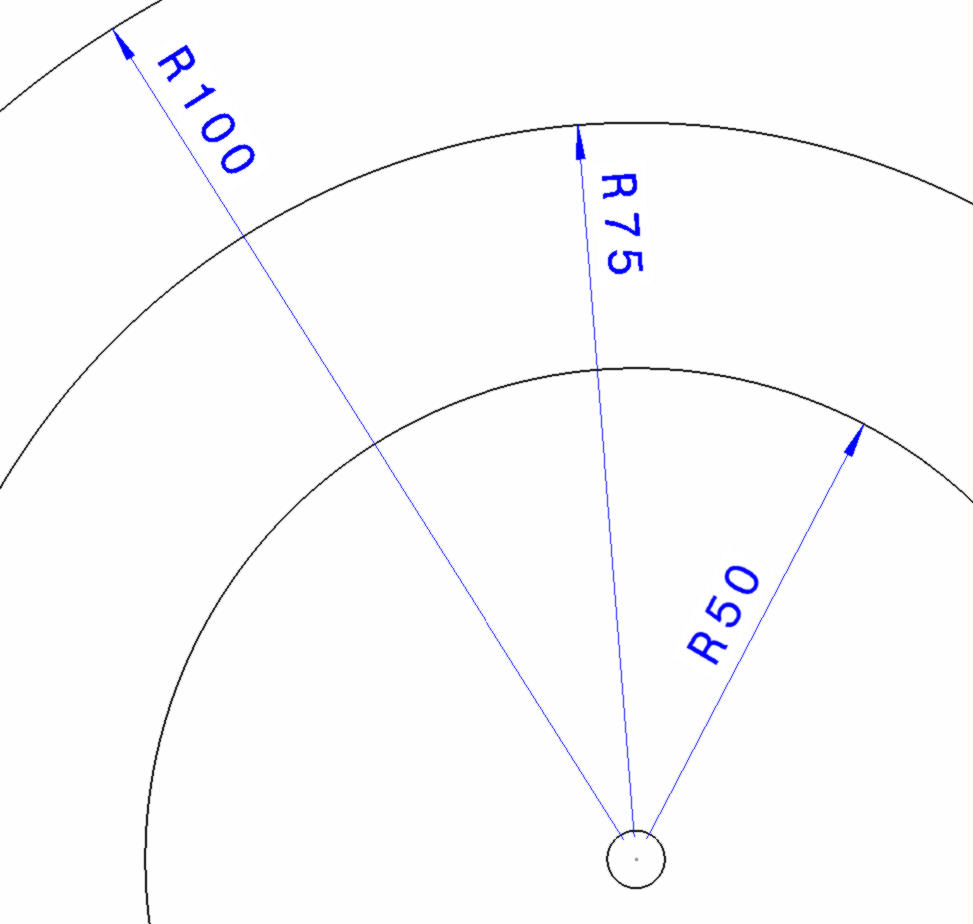

Ich hoffe das Bild ist ein bisschen verständlicher. Hab gar nicht dran gedacht das sich nicht jeder gerade mit genau dem Problem beschäftigt

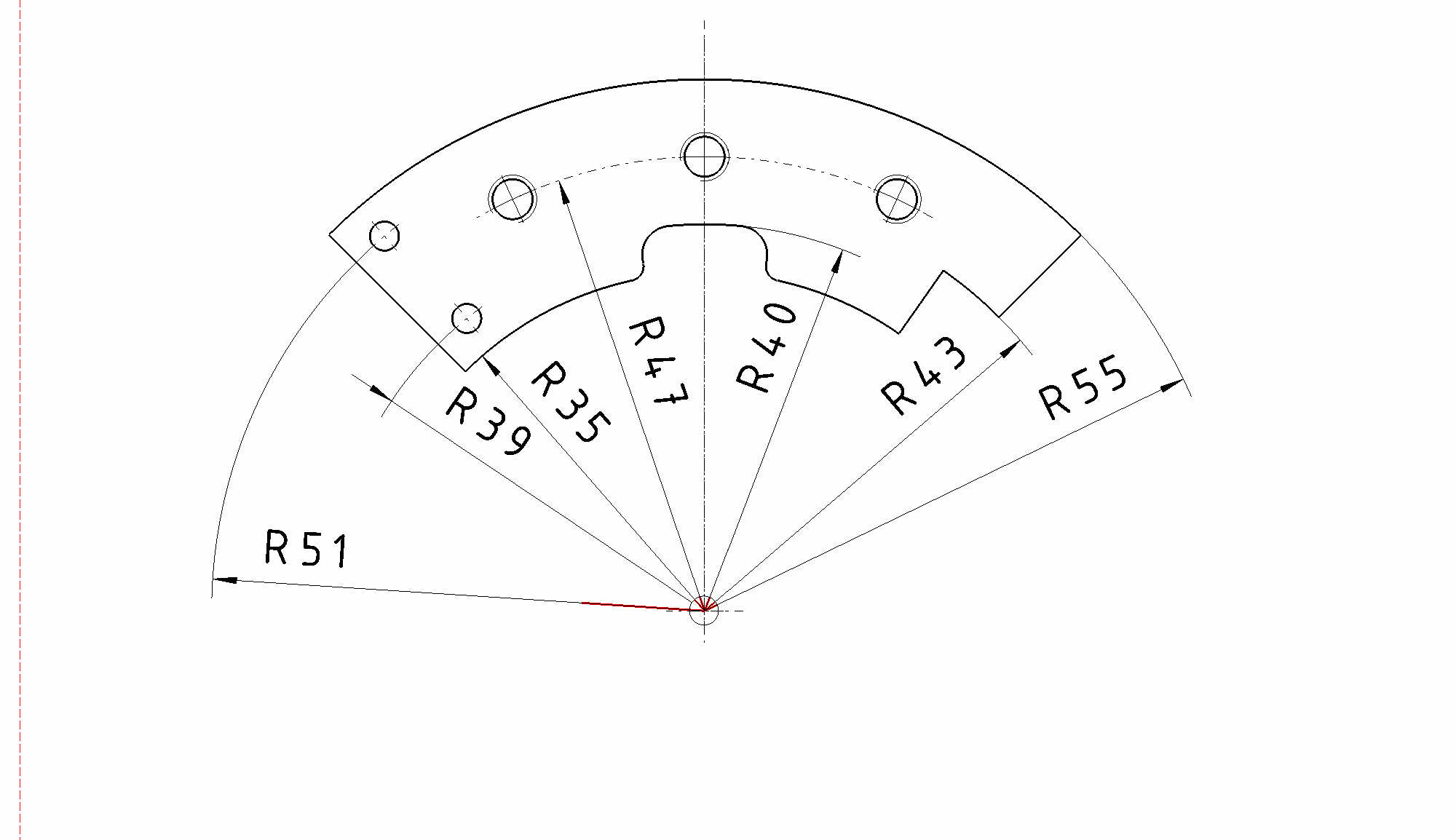

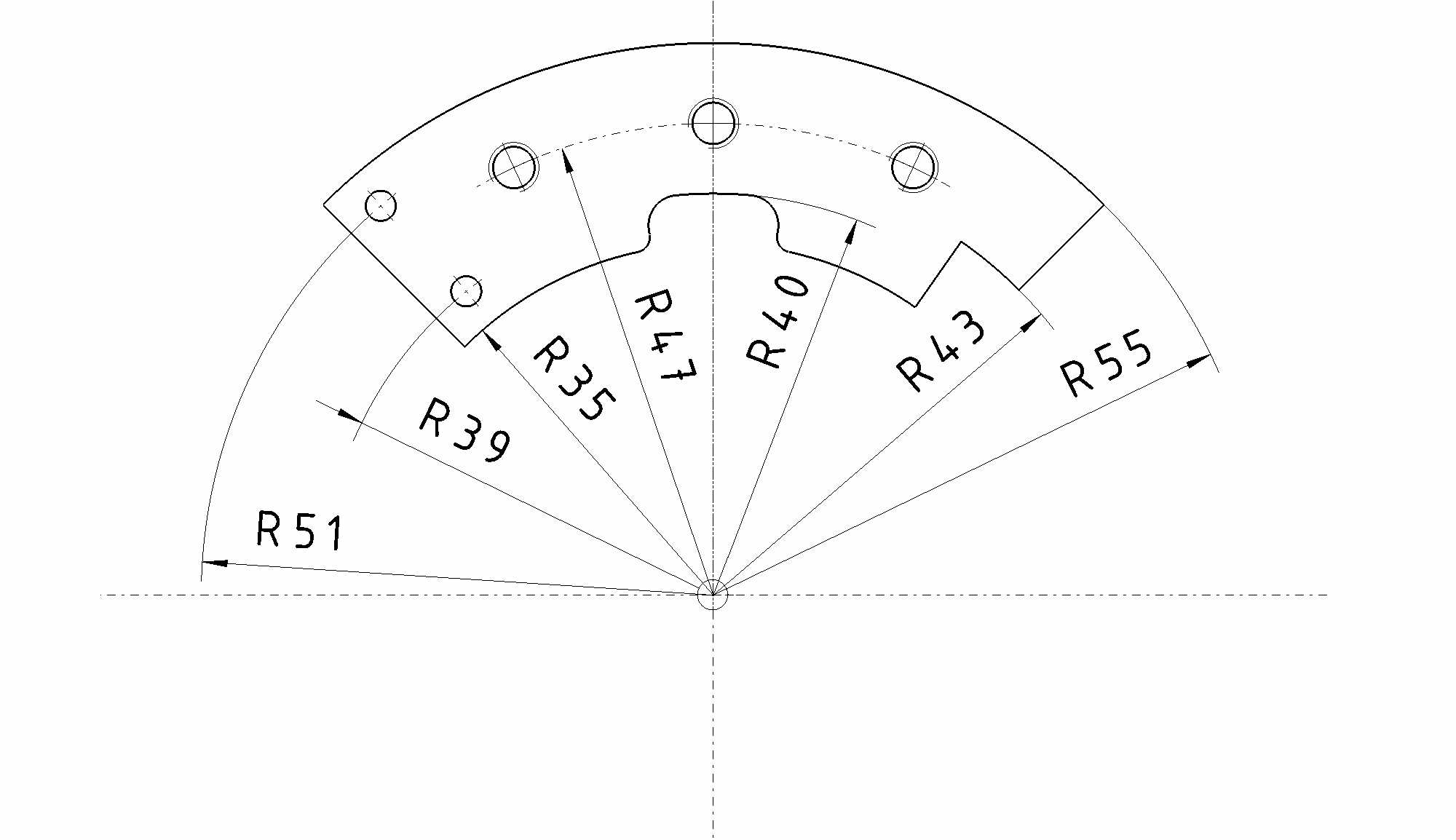

Falls du den Hoischen gerade zur Hand hast schau mal unter Kapitel 4 Bemaßen von Formelementen - Radien, da ist ein ähnliches Bild und im Text steht was ich gerne veranschaulichen möchte bzw. was in meinem Bild noch falsch ist.

[Diese Nachricht wurde von TZ-Info am 07. Feb. 2014 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von moppesle an!   Senden Sie eine Private Message an moppesle  Schreiben Sie einen Gästebucheintrag für moppesle

Beiträge: 3437
Registriert: 28.05.2009

CATIA V5 R19 SP9
WIN 7 64bit

erstellt am: 07. Feb. 2014 11:20    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für TZ-Info 10 Unities + Antwort hilfreich
Hallo TZ-Info,

bitte nicht falsch verstehen.

Konzentriere dich auf wichtigere Sachen.
Das wird dir keine Mensch beanstanden.
Das System deswegen umzustellen (wenn es überhaupt funktioniert) rechtfertig in keinem Fall dden Aufwand.


------------------
Gruß Uwe

Auch Catia ist nur ein Mensch!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Trilemma
Mitglied
staatl. gepr. Techniker


Sehen Sie sich das Profil von Trilemma an!   Senden Sie eine Private Message an Trilemma  Schreiben Sie einen Gästebucheintrag für Trilemma

Beiträge: 262
Registriert: 20.08.2010

Catia V5 R19 SP8
Windows7 64bit 12GB 2,93GHz
Dell Precision T3500

erstellt am: 07. Feb. 2014 11:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für TZ-Info 10 Unities + Antwort hilfreich

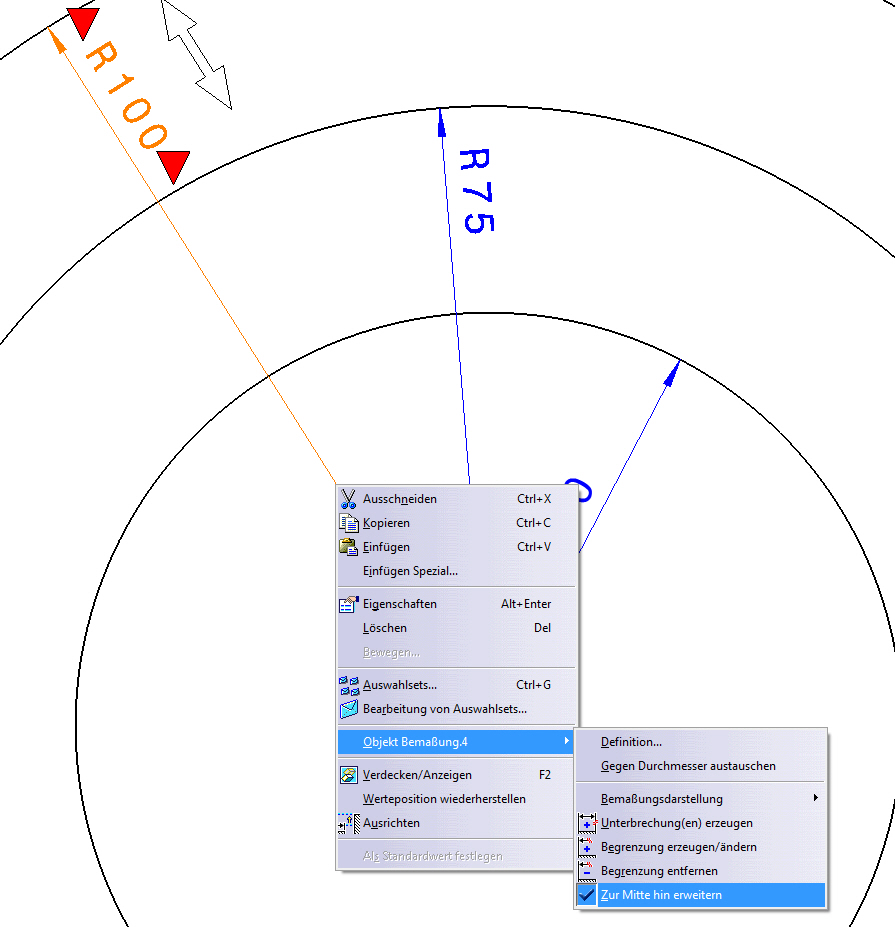

siehe Bild 1,
