Hallo,

leider komme ich mit folgendem Problem nicht weiter und vielleicht könnt ihr mir helfen.

Wie kann ich "construction geometries" (Punkte, Linien) aus FTA in Zeichnungen übernehmen?

In Zeichnungen kann ich bisher nur von mir erzeugte "Views" in FTA auf Zeichnungen mit dem hochgeladenen Bild (siehe rechts) übertragen, jedoch fehlen mir dann zuvor erstellte Punkte und Linien. Jediglich Memaßungen, Bezüge und Texte werden mitgezogen.

Leider finde ich selber keine Lösung  . Dabei reicht es nicht aus, in der Zeichnung die Views anzuklicken und unter Properties die 3D Punkte einzublenden.

Könnt ihr mir helfen?

Gruß Spiky

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Spiky,

Hast Du den Schalter '3D Wireframe -> is always visible' in den Properties aktiviert ??

LG ... Wolfi

------------------
Mit V6 werden wir Windraeder konstruieren. Automotive laeuft mit V5 aus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Wolfi,

ja das habe ich schon alles durchprobiert. Unter den Properties komme ich nicht zum Ziel, dass muss wahrscheinlich irgendwo anders einzustellen sein.

Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,
bei der Zeichnungsableitung musst du den Button "Ansicht von 3D" auswählen.

gruß peter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Trilemma:
Hallo,
bei der Zeichnungsableitung musst du den Button "Ansicht von 3D" auswählen.

gruß peter

---

Das ist nach meinem bescheidenen Kenntnisstand genau der Knopf, der im Screenshot im Eingangsposting zu sehen war, oder

Ich vermute also, dass er diesen benutzt hat

LG ... Wolfi

------------------
Mit V6 werden wir Windraeder konstruieren. Automotive laeuft mit V5 aus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Wolfi,
jau, das stimmt, hatte ich nur nicht drauf geachtet.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

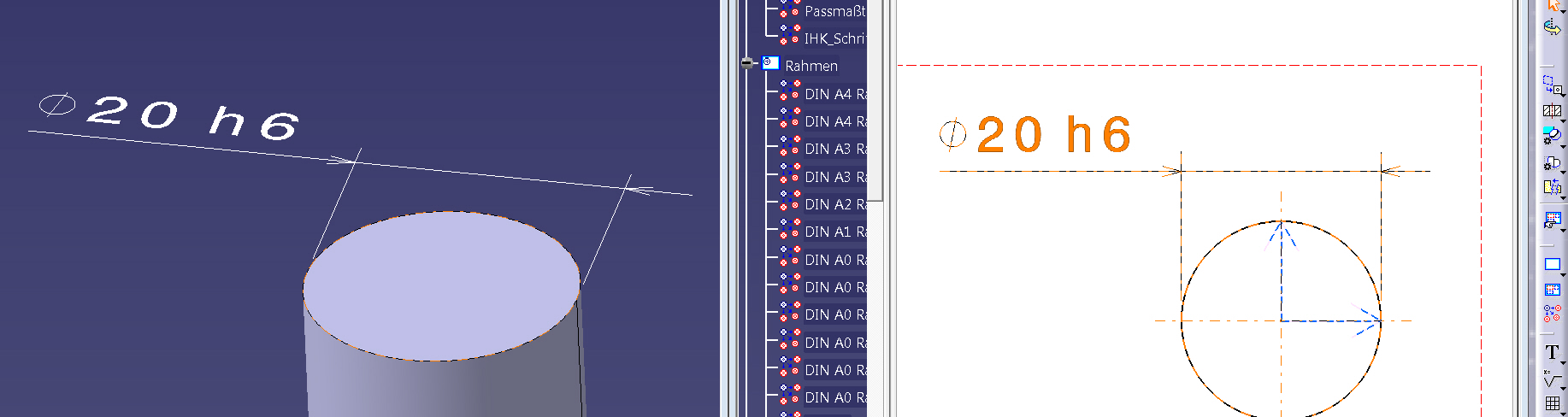

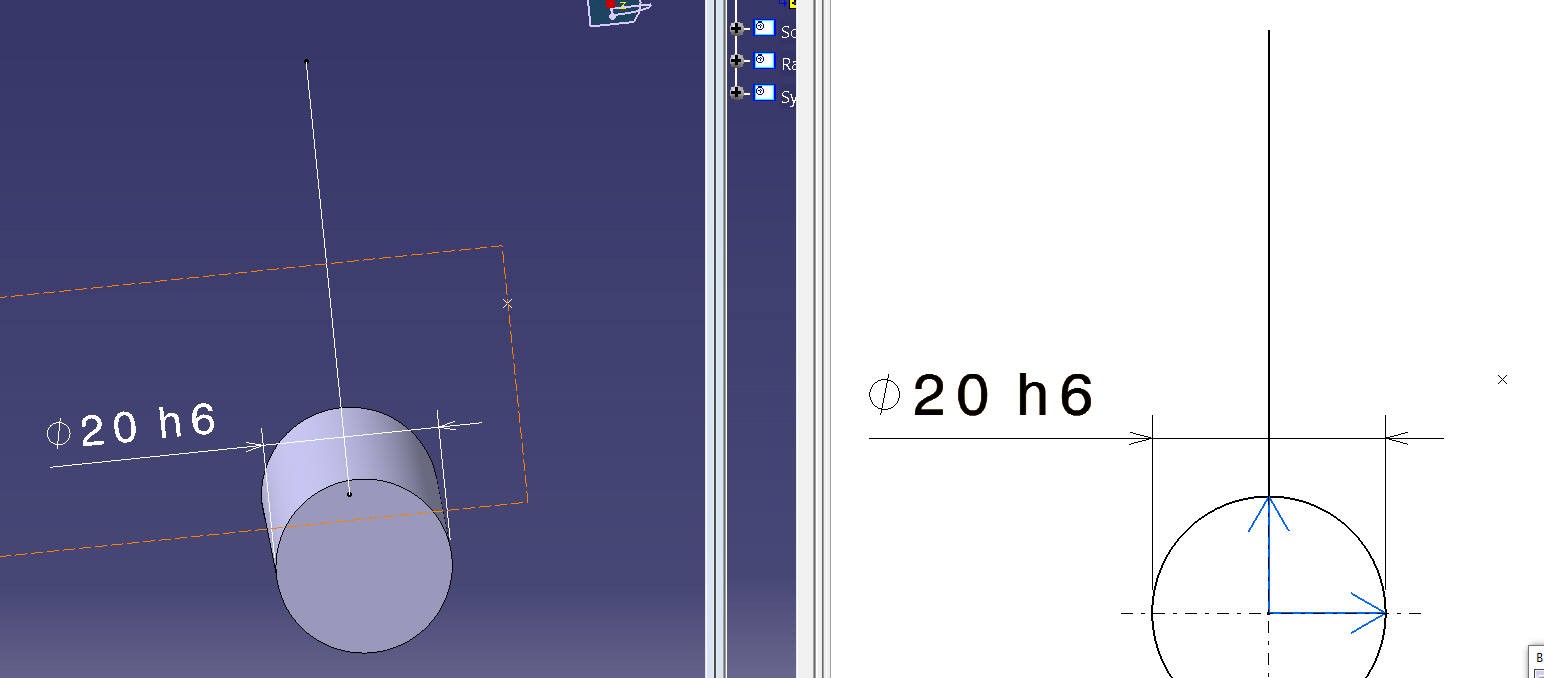

Genau das habe ich so gemacht. Die Bemaßungen, Toleranzen, Datums und Anmerkungen werden mir auf der Zeichnung dargestellt, jedoch nie die "construction geometries" (Punkte, Hilfsgeometrien, Linien usw.). Hier liegt mein Problem.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Also so sehen die Einstellungen bei mir aus-->

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Kannst du mir bitte schreiben wie es dir gelungen ist den Punkt und die Linie mit zu übernehmen.
Ich glaube ja noch nicht einmal was ich sehe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
In den Eigenschaften der Ansicht "3D-Punkte" und "3D-Drahtmodell" aktiveren. (du hast doch die Hilfslinien als Skizze und 3D-Linien erstellt und diese sind im 3D eingeblendet)

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

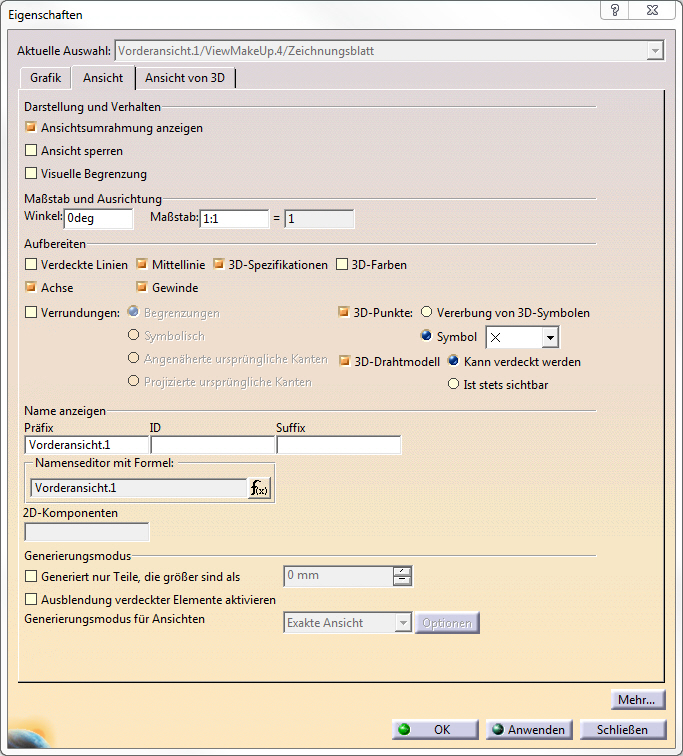

hier die eigenschaften -->

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Danke dir für die Information.

2 Dinge

1. Die Eigenschaften sind die gleichen bei mir. Dargestellt werden trotzdem weder Linien noch Punkte. 3D Wireframe aktiviert als auch 3D Punkte.
2. Wie wurden die Punkte/Linien erzeugt? Ich habe die mit foldendem Tool erzeugt -->
Dabei handelt es sich nicht um eine herkömmliche Skizze für mein Verständnis.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Also die Symbolleiste habe ich noch nie gesehen

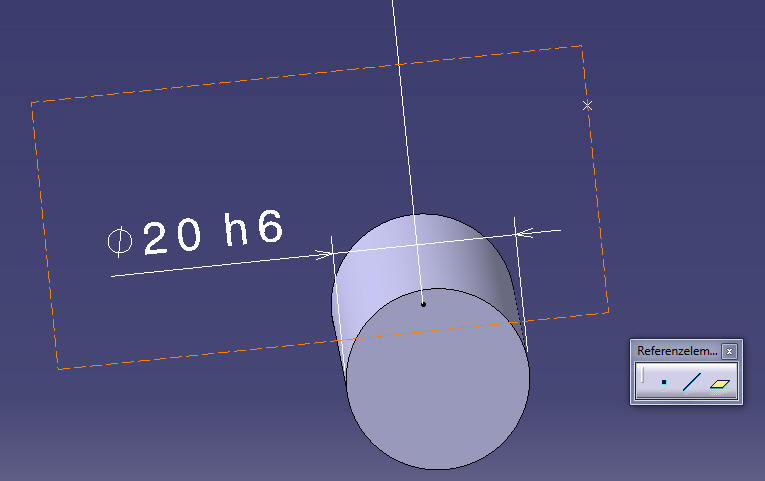

Ich habe die Linie und den Punkt hiermit erzeugt -->

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Okay, das habe ich jetzt schon fast vermutet.

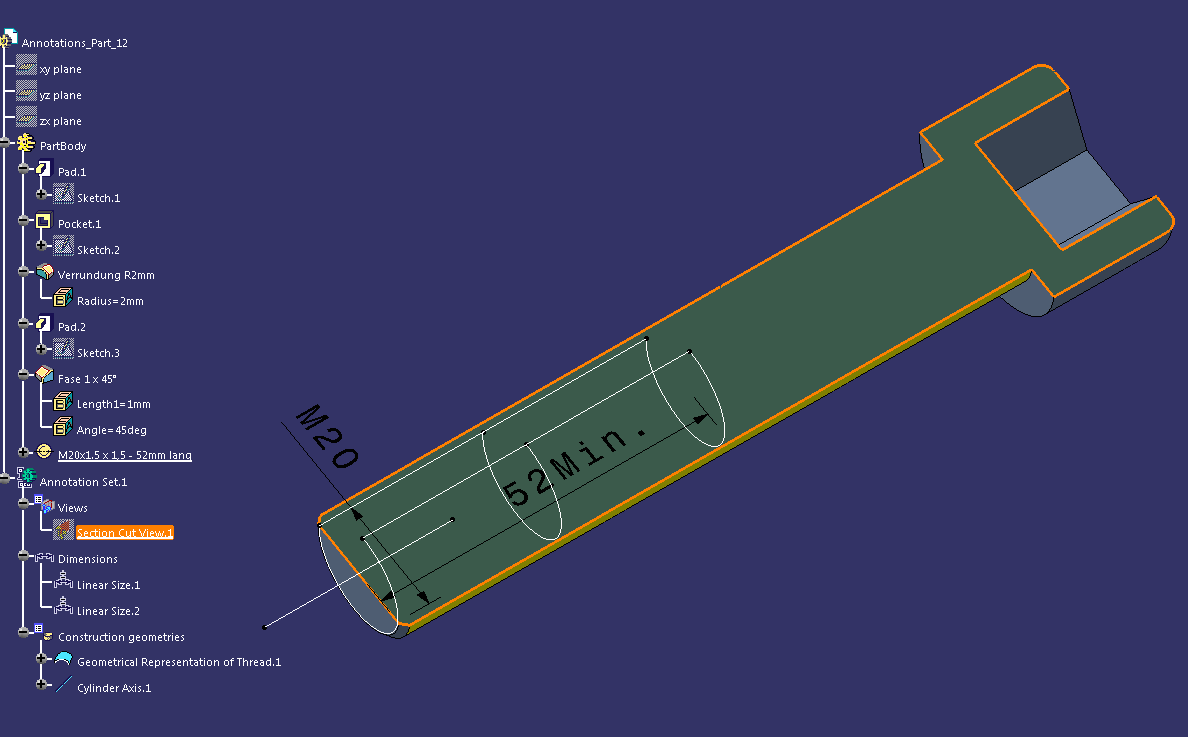

Wenn ich die mit meiner Methode erstelle, dann stehen die direkt mit im Baum bei den Captures and View im Bereich der FTA und nicht in Geometrischen Sets.
dann Frage ich mich jetzt, warum es diese Funktionen dann überhaupt gibt, wenn die nicht so einfach einzublenden gehen.

Andere Frage:

Eigentlich möchte ich gar keine Zeichnungen erstellen, aber ich möchte, dass jemand die Views aus Catia auf einem Blatt ausdrucken kann, so wie ich das vorgesehen habe.
Meine Idee war dann 2D von 3D im Modell zu erstellen (Erzeugung Layout). Nun habe ich bisher aber immer nur die Möglichkeit gefunden, dieses Tool so zu verwenden, dass man 2D Zeichnungen erzeugt und anschließend das 3D Part. Das möchte ich aber nicht. Ich will die Views im Layout angeordnet sehen. Das geht auch soweit gut, so lange ich nicht zwischen den Captures hin und her springe. Dann werden die Annotations nicht mehr angezeigt, obwohl die Ansichten bereits gesperrt worden von mir.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Habe eine Lösung gefunden  . Nach langem Suchen hat sich doch ein Weg gefunden, der mir allerdings nicht besonders gefällt.

Anleitung:

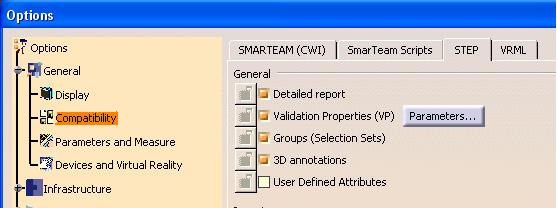

- Fertiges Part wird als STEP exportiert -->Wichtig ist dabei, dass die Annotations mit exportiert werden! --> Einstellung in Optionen (nur mit passender Lizenz möglich) -->
- STEP Datei öffnen und Linien, Punkte, Ebenen auswählen und mit gebrochenen Link kopieren (und da ist der unsaubere Weg, kein Update dieser Punkte möglich)
- Anschließend können diese Punkte in den Zeichnung wie bereits oben beschrieben eingeblendet werden

Jetzt stellt sich für mich zwar die Frage, warum gibt es dann überhaupt dieses Tool (Construction Geometries), aber die Frage richte ich wohl eher an PTC.

Weiterhin danke ich euren Anmerkungen

Gruß Spiky

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Zitat:

---

Original erstellt von spiky111:
Jetzt stellt sich für mich zwar die Frage, warum gibt es dann überhaupt dieses Tool (Construction Geometries), aber die Frage richte ich wohl eher an PTC.

---

Normalerweise wird ja das FT&A dazu verwendet um Papierlos zu bleiben

Und die Erzeugung der Construction Geometries dient als Hilfsgeo für die FT&A Anmerkungen, aber nicht für die Zeichnungsableitung.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
