Autor Thema:  Teilansicht erstellen (2026 mal gelesen)
Bombar
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Bombar an!   Senden Sie eine Private Message an Bombar  Schreiben Sie einen Gästebucheintrag für Bombar

Beiträge: 11
Registriert: 25.02.2013

i7-2960GHz, 8GB RAM
Windows XP Professional 64-Bit
Catia v5 R19
3Dcom Enovia VPM

erstellt am: 04. Jun. 2013 09:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hallo zusammen

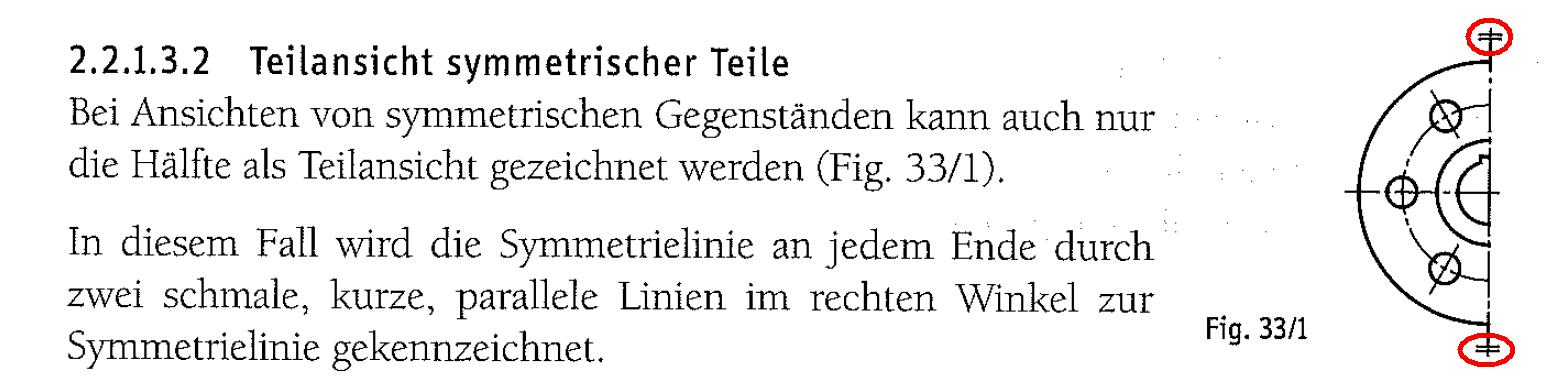

Ich habe eine Frage, zur Erzeugung von einer Teilansicht (siehe Bild) und zwar krieg ich die Ansicht an sich hin, jedoch fehlt bei der Ansicht oben und unten bei der Symetrielinie das "=" Zeichen (rot eingekreist im Bild)! Wie kann ich das normgerecht erstellen?

Danke für eure Hilfe

Gruss Bombar

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur


Sehen Sie sich das Profil von bgrittmann an!   Senden Sie eine Private Message an bgrittmann  Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12114
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 04. Jun. 2013 09:27    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Bombar 10 Unities + Antwort hilfreich
Servus
Diese musst du "von Hand erstellen".
Oder du verwendet die alternative Möglichkeit (wie es früher noch im Hoischen dargestellt wurde): Teilansicht der nicht an der Symmetrieline endet, sondern leicht "übersteht"

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Bombar
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Bombar an!   Senden Sie eine Private Message an Bombar  Schreiben Sie einen Gästebucheintrag für Bombar

Beiträge: 11
Registriert: 25.02.2013

i7-2960GHz, 8GB RAM
Windows XP Professional 64-Bit
Catia v5 R19
3Dcom Enovia VPM

erstellt am: 04. Jun. 2013 09:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
aha..

Ok, habe es bis jetzt auch von Hand gemacht und dachte es gäbe ev. eine elegantere Lösung.

Danke für die schnelle Hilfe

Gruss Bombar
