Thema: Schraffur im Standard ändern? (7905 mal gelesen)
|
Serengar
Mitglied
   Beiträge: 3
Registriert: 14.05.2013 Catia v5R19-B19
|
erstellt am: 14. Mai. 2013 23:04  <-- editieren / zitieren -->   Unities abgeben:
Hallo zusammen, zunächst mal: ich habe zu dem Thema bereits gesucht, und bereits die Darstellung von Pfeilen im Standard verändern können.
Ein Problem ist aber geblieben: Wenn ich in einer Zeichnung einen Schnitt erstelle, kommt bei Nutzung der ISO Standards immer eine Schraffur mit falschem Winkel.
Ich brauche immer 45°.
Unter 'Darstellung\Bereichsfüllung aber STD 5 als Muster angegeben, und unter 'Muster\Linien\STD 5' ist 45° angegeben.
Eine Materialzuordnung hat keinen Einfluss (soll Sie auch nicht haben) weil ich unter 'Ansichten\Erzeugung\Schraffur Muster' auf Standard gestellt habe. Ich hoffe ihr könnt mir sagen, wo ich die von Catia für einen Standard Schnitt verwendete Schraffur ändern kann.
Liebe Grüße
Serengar
PS: Ich habe Catia v5R19-B19 und benütze die ISO Standards, die ich abgeändert habe. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Hosndrega
Mitglied
Konstrukteur
Beiträge: 14
Registriert: 09.09.2009
|
erstellt am: 15. Mai. 2013 12:48 <-- editieren / zitieren --> Unities abgeben: Nur für Serengar
Servus Serengar, erst Rechtsklick auf die Schraffur, dann auf Eigenschaften.
In dem dann öffnenden Fenster kannst Du unter Muster alle Änderungen bezüglich der Schraffur vornehmen: Linientyp, Winkel, Dichte, usw. Angaben sind für die deutsche Einstellung. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Serengar
Mitglied
Beiträge: 3
Registriert: 14.05.2013 Catia v5R19-B19
|
erstellt am: 15. Mai. 2013 14:35 <-- editieren / zitieren --> Unities abgeben:
|
Beate Rausch
Mitglied
Technische Zeichnerin
Beiträge: 102
Registriert: 26.03.2007
|
erstellt am: 16. Mai. 2013 06:56 <-- editieren / zitieren --> Unities abgeben: Nur für Serengar
Hallo, Du kannst im Admin modus den XML ändern, bzw. ergänzen.
Unter Patterns gibt es Angle list,
hier habe ich zusätzliche Schraffurtypen mit add instance zugefügt+45 Grad und -45 Grad. Gruß ------------------
Beate
_______________________________________________ V5R16 SP05
V5R17
V5R18 SP5 Hotfix25
V5R19 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
MarkusB
Mitglied
CAx -Admin (Dipl.-Ing. )
Beiträge: 230
Registriert: 25.02.2002
|
erstellt am: 16. Mai. 2013 13:12 <-- editieren / zitieren --> Unities abgeben: Nur für Serengar
Hallo Zusammen, ja genau ... Und DAS Standard Pattern ist jenes, dass in der Reihenfolge im XML File zuerst aufgeführt wird.
Die Bearbeitung der Standards nehme ich gerne mit einen XML fähigen Editor (z.B. SciTe www. cintilla .org) vor. Falls nötig, kann man mit CATIA / Tools / Standard ... eine Stelle im XML File manipilieren (z.B. Abstandswert auf 123mm setzen) und diesen besonderen String dann im XML File suchen. Gruß
Markus ------------------
[Umgebung: CATIA V5R18 SP5, V5R19 SP3
OS: XP64 engl. Version, engl. V5 Benutzeroberflaeche] Mit freundlichem Gruss
Markus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Serengar
Mitglied
Beiträge: 3
Registriert: 14.05.2013 Catia v5R19-B19
|
erstellt am: 18. Mai. 2013 12:42 <-- editieren / zitieren --> Unities abgeben:
Hallo, Danke für die Antworten.
Ich habe die Winkellisten gefunden, und bei mir sind nur +- 30° und +-60° eingetragen.
kann ich den Befehl add instance mit Catia ausführen, und wenn ja wo, oder muss ich das Standards File mit einem
Text Editor bearbeiten, wie Markus es vorschlägt?
Ich könnte natürlich auch einfach die Winkel +-30! in +-45° ändern, wüsste aber schon gerne wie man weitere hinzufügt. LG
Serengar Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Beate Rausch
Mitglied
Technische Zeichnerin
Beiträge: 102
Registriert: 26.03.2007
|
erstellt am: 21. Mai. 2013 06:07 <-- editieren / zitieren --> Unities abgeben: Nur für Serengar
Wie ich bereits geschrieben habe, mußt Du dich mit Admin in Catia anmelden. Unter Tools Standards kannst Du dann den XML-File ändern bzw. ergänzen. Ich würde halt mit add instance einen witeren Schraffurtyp anlegen, und nicht die bestehenden ändern. Gruß
Beate ------------------
Beate
_______________________________________________ V5R16 SP05
V5R17
V5R18 SP5 Hotfix25
V5R19 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
jupa
Ehrenmitglied V.I.P. h.c.
Ruheständler
Beiträge: 6052
Registriert: 16.09.2004 WINDOWS Vista Ultimate SP2 (64bit), NVIDIA Geforce 9600M GT, V5 R19
|
erstellt am: 28. Mai. 2013 19:53 <-- editieren / zitieren --> Unities abgeben: Nur für Serengar
Zitat:
Original erstellt von Serengar:
Ich habe die Winkellisten gefunden, und bei mir sind nur +- 30° und +-60° eingetragen.
... wüsste aber schon gerne wie man weitere hinzufügt.
Hallo Serengar, CATIA im Admin-Modus ausführen, Tools->Standards->drafting. Durchhangeln bis zur Winkelliste (so weit warst Du ja wohl schon).

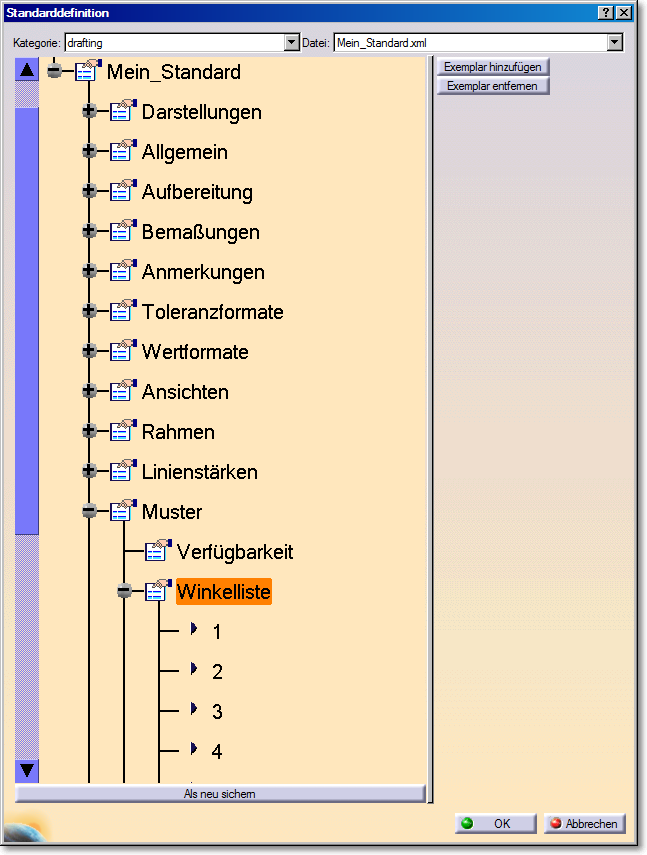

Nun rechts die Schaltfläche "Exemplar hinzufügen" betätigen (Bild _1). Im linken Fenster werden nun weitere Einträge (5,6,... hinzugefügt).

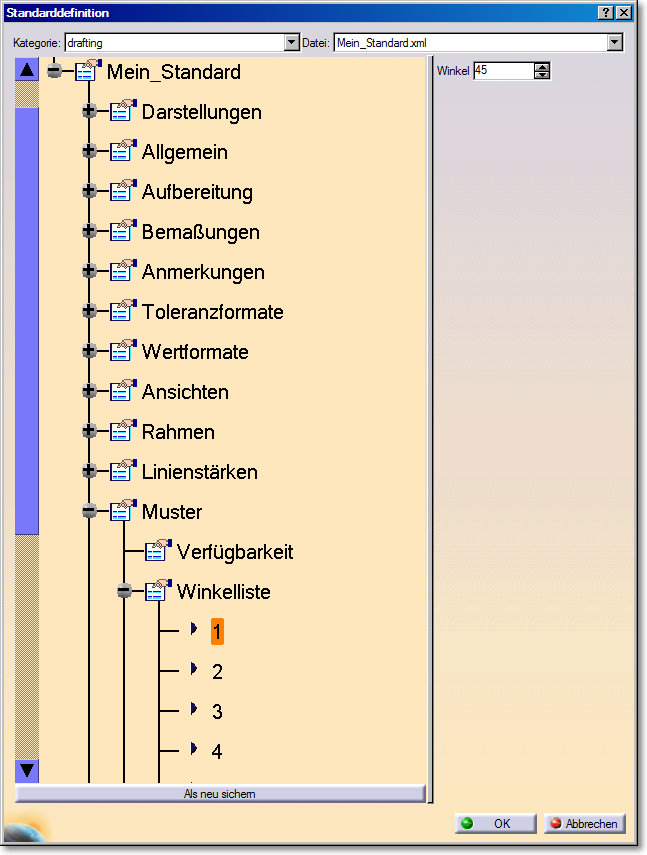

Dann links die jeweiligen Einträge markieren und rechts den gewünschten Winkel zuweisen (Bild _2).
Ich habe bei mir übrigens entgegen der Voreinstellung die Zuordnung folgendermaßen geändert:
1 - 45°, 2 - -45°, 3 - 30°, 4 - -30°, 5 - 60°, 6 - -60°.
Damit werden vorzugsweise Schraffuren zunächst mit +/-45° erzeugt und erst bei Bedarf (wenn mehrere Schraffurflächen bei geschnittenen Baugruppen aneinanderstoßen) werden die 30°- und 60°-Winkel verwendet. Jürgen [Diese Nachricht wurde von jupa am 28. Mai. 2013 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
