Hallo,

Ich hab zunächst meine Baugruppe abgeleitet und dann ganz normal einen Schnitt durchgelegt, sodass auf der Zeichnung das Bauteil "durchgeschnitten" zu sehen ist.
Dabei stören mich jedoch die Ränder der einzelnen Bauteile im Hintergrund, da meine Baugruppe recht komplex ist und die vielen Linien das ganze sehr unübersichtlich machen während sie keinerlei Informationsgehalt bieten, da alle Bauteile komplett rotationssymetrisch sind.
Ich würde daher gerne mein rotationssymetrisches Produkt so schneiden, dass bei der Ableitung auf der Zeichnung nur die Schnittebene selber zu sehen ist und die ganzen Striche die von den Wellenrändern sozusagen im Hintergrund zu sehen sind verschwinden. Kennt jemand eine Funktion dafür bei Catia V5 ? Bzw. geht das überhaupt?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Katja und willkommen im Forum!
Klar gibts dafür eine Funktion: Probier doch mal anstatt einer "Section view" die daneben liegende "Section cut"...
Ists das, was du suchst?

------------------
gruß, Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo zusammen,

ich bin auch neu in diesem Forum und habe ein sehr ähnliches Problem, daher wollte ich gleich hier fragen.

Und zwar geht es um eine Vorrichtung mit zwei Parallelen Wellen, die auf einem Rahmen aus Profilen montiert sind.

Nun benötige ich - für eine Präsentation meiner Konstruktion als Vorbesprechung - lediglich die 4 Lagerstellen (2 pro Welle), und zwar im Schnitt und möglichst groß (Maßstab). Die Meterlange Welle will ich nicht komplett ausdrucken müssen. Es geht nur um die Lagerungen (Wälzlager) und deren Einbau (Lagerböcke, Gehäuse, Sicherungsringe).

Habe den Befehl "Ausgerichteter 3D-Schnitt" schon ausprobiert, aber das war nicht zieführend.

Gibt es in Catia (V5 R19) entsprechende Möglichkeiten?

Schönen Dank vorab.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hi Student und willkommen im Forum.
Für iese Frage hättest du auch gerne einen neuen Thread aufmachen können

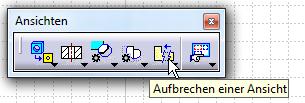

Ich danke, dass du eher dafür das "Aufbrechen einer Ansicht" benötigst...

------------------
gruß, Tom
