Hi Zusammen,

ich habe eine Zeichnung durch "front view" aus einem Geometrical Set (geo set) erstellt, weil Schnitt des gesamten Produktes nicht benötigt ist. Jetzt möchte ich die gesamte Zeichnung spiegeln (horizontal flippen). Wie kann es realisiert werden? oder ist es eigentlich möglich?

Ich habe versucht, die Projektionsebene der Zeichnung durch "Modify Projection Plane" zu modifizieren. Aber für die Zeichnung aus geo set ist die Wahl der Projektionsebene in 3D Modell nicht möglich. Es funktioniert, nur wenn man ein Schnitt des gesamten Produktes gemacht hat. "Symmetry" oder "Mirror" ist auch nicht geeignet, weil damit die Positionen der Elemente verändert werden.

Gibt es andere Möglichkeiten?

Vielen Dank im Voraus!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

man kann die Elemente auch in der View an einer Linie spiegeln.

------------------
gruss,
thomas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,

danke für die schnelle Antwort.
Meinst Du mit "Mirror" oder "Symmetry" in Drafting Workbench? (Wie im Anhang)
Nein, damit werden die Koordinaten der Elementen verändert. Die wolle ich nicht.

Gruß

Zitat:

---

Original erstellt von tomcadinfo:
Hallo,

man kann die Elemente auch in der View an einer Linie spiegeln.

---

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

mh,...
wenn ich mich nicht irre, geht es ja gar nicht anders, das die Koordinaten der Elemente verändert werden. Was erst links war, ist dann eben rechts und anders herum, also die Koordinaten sind verändert.

Wenn Du die Position der View im Drawing meinst, die kannst Du dann ja wieder in die Position schieben, die Du willst.

------------------
gruss,
thomas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

sorry, ich habe das Problem nicht klar vorgestellt. Bei Spiegeln der Zeichnung meinte ich, die Zeichnung von Gegenrichtung zu der aktuellen Ansicht neu zu erstellen, nicht die Elemente von linken Seite zu rechten zu verschieben. Ich wolle die Elemente nicht verschieben, sondern die Zeichnung von einer anderen Ansicht zu erstellen, z. B. Ansicht des Schnittes von links ist die aktuelle, ich wolle zunächst dann die Ansicht von rechts auf die Zeichnung anlegen.

Zitat:

---

Original erstellt von tomcadinfo:
mh,...
wenn ich mich nicht irre, geht es ja gar nicht anders, das die Koordinaten der Elemente verändert werden. Was erst links war, ist dann eben rechts und anders herum, also die Koordinaten sind verändert.

Wenn Du die Position der View im Drawing meinst, die kannst Du dann ja wieder in die Position schieben, die Du willst.

---

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Falls es sich um einen Schnitt handelt, kannst du in der Schnittverlaufsdefinition die Richtung umkehren. Bei einer "Vorderansicht" sollte dies über "Modify Projection Plane" gehen (auch wenn nur ein GeoSet abgeleitet wurde)

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Morgen,
ich habe die Zeichnungen durch Vorderansicht der Elemente in einem oder ein paar GeoSets auf einer Ebene erstellt. Also bei Erstellung einer Vorderansicht zuerst das GeoSet wählen und dann die projizierte Ebene wählen. Aber dann die projizierte Ebene kann nicht über "Modify Projection Plane" verändert werden. Nichts in 3D Modell ist wählbar, nachdem ich den Befehl ausführe.

Gruß

Zitat:

---

Original erstellt von bgrittmann:
Servus
Falls es sich um einen Schnitt handelt, kannst du in der Schnittverlaufsdefinition die Richtung umkehren. Bei einer "Vorderansicht" sollte dies über "Modify Projection Plane" gehen (auch wenn nur ein GeoSet abgeleitet wurde)

Gruß
Bernd

---

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Also ich konnte einfach wieder eine neue Ebene auswählen.
Danach kommt wieder der "Kompass" um die Ansicht zu drehen/modifizieren.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hi,
hast du die Vorderansicht auch von einem GeoSet unter einem CATPart in einem Produkt statt der Projektion des gesamten Produktes auf einer Ebene erstellt? Weil bei mir mit Projektion des gesamten Produktes auch kein Problem, nur mit Zeichnung von GeoSet.

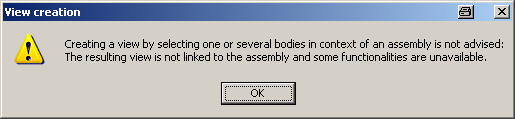

PS:Bei Erstellung der Zeichnung von GeoSet erscheint solches Hinweis bei mir. Könnte es zu dem Problem führen?

Gruß

Zitat:

---

Original erstellt von bgrittmann:
Servus
Also ich konnte einfach wieder eine neue Ebene auswählen.
Danach kommt wieder der "Kompass" um die Ansicht zu drehen/modifizieren.

Gruß
Bernd

---

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
hab ich gerade probiert, geht auch.
Wählst du die neue Ebene auch im Baugruppenkontext aus? Auch von der gleichen Instanz des Parts?

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ja und Ja.
Entweder wenn das Produkt oder wenn das Part aktiviert ist, kann ich nichts wählen. Vielleicht gibt es Unterschiede bei Einstellungen. Ich glaube, du hast keine besondere Einstellung dazu gemacht, oder? Ich werde dann versuchen, die Einstellungen mal zu reseten und nochmal zu probieren.

Gruß

Zitat:

---

Original erstellt von bgrittmann:
Servus
hab ich gerade probiert, geht auch.
Wählst du die neue Ebene auch im Baugruppenkontext aus? Auch von der gleichen Instanz des Parts?

Gruß
Bernd

---

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Nach Reset der Einstellungen bleibt das Problem immer noch.

Zitat:

---

Original erstellt von jasong:
Ja und Ja.
Entweder wenn das Produkt oder wenn das Part aktiviert ist, kann ich nichts wählen. Vielleicht gibt es Unterschiede bei Einstellungen. Ich glaube, du hast keine besondere Einstellung dazu gemacht, oder? Ich werde dann versuchen, die Einstellungen mal zu reseten und nochmal zu probieren.

Gruß

---

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Dann erstelle doch einfach die Ansicht neu (und kopiere ggf die erstellen Texte/Linien/.. in die neu Ansicht).
Ist bestimmt weniger Aufwand als endlos nach der Ursache zu suchen.

Gruß
Bernd

PS: Nach der erneuten Selektion der Ebene bist du wieder in die Zeichnung gewechselt um die Ansicht mit dem Kompass zu positionieren?

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

servus

ja, eine neue erstellung der ansicht ist die einfachste lösung.
ja, in normalem fall(wenn ich eine neue ebene selektieren kann) wird es nach der selektion automatisch zu zeichnung wechseln und das kompass erscheint. aber bei diesem problem kann ich gar keine ebene wählen. deshalb wird die wechselung zu zeichnung auch nicht auftreten.
naja, wie gesagt, ist eine neue erstellung der ansicht viel einfacher. vielen dank für die hilfe!

gruß

Zitat:

---

Original erstellt von bgrittmann:
Servus
Dann erstelle doch einfach die Ansicht neu (und kopiere ggf die erstellen Texte/Linien/.. in die neu Ansicht).
Ist bestimmt weniger Aufwand als endlos nach der Ursache zu suchen.

Gruß
Bernd

PS: Nach der erneuten Selektion der Ebene bist du wieder in die Zeichnung gewechselt um die Ansicht mit dem Kompass zu positionieren?

---

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
