Autor Thema:  Abwicklung einer Kontur aus Part? (4122 mal gelesen)
Naca0015
Mitglied
Student/HiWi


Sehen Sie sich das Profil von Naca0015 an!   Senden Sie eine Private Message an Naca0015  Schreiben Sie einen Gästebucheintrag für Naca0015

Beiträge: 115
Registriert: 09.11.2009

Catia V5R20

erstellt am: 22. Mai. 2012 09:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


duese.zip


Hallo,

ich habe im Part-Design eine Kontur (s. Anhang) erstellt. Diese muss ich im Drafting nun Abwickeln und daraus eine .dxf-Datei erstellen, damit das entsprechende Blech geschnitten werden kann.

Leider funktioniert die Funktion "Abwicklung" nicht. Hatte gehofft, ein Klick und Catia macht das einfach... Habe schon gelesen, dass zum Abwickeln wohl Konstruktionen im GSD notwendig sind, aber damit kenne ich mich nicht aus. Alle Funktionen sind grau hinterlegt und "Erkennen" funktioniert leider nicht.

Kennt ihr euch damit aus? Brauche das nämlich recht dringend :/

Danke schon mal!

Gruß
Naca

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur


Sehen Sie sich das Profil von bgrittmann an!   Senden Sie eine Private Message an bgrittmann  Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 22. Mai. 2012 09:34    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Naca0015 10 Unities + Antwort hilfreich

Servus
Bitte Systeminfo aktualisieren (du hast R20?).

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Naca0015
Mitglied
Student/HiWi


Sehen Sie sich das Profil von Naca0015 an!   Senden Sie eine Private Message an Naca0015  Schreiben Sie einen Gästebucheintrag für Naca0015

Beiträge: 115
Registriert: 09.11.2009

Catia V5R20

erstellt am: 22. Mai. 2012 09:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Sehr aufmerksam

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater



Sehen Sie sich das Profil von thomasacro an!   Senden Sie eine Private Message an thomasacro  Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3728
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 22. Mai. 2012 10:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Naca0015 10 Unities + Antwort hilfreich






Hi Naca.
Das Modul, welches du nutzen mußt ist nicht GSD (Generatitve Shape Design) sondern GSMD (Generative Shetmetal Design).

Nun kann ich dir hier natürlich keine Sheetmetal-Schulung geben- Aber das erkennen ist bei dir nicht möglich/notwendig: Du musst zuerst Blechparameter angeben, dann kannst du die Srface im GSMD als Surfacic Hopper erstellen lassen.

------------------
gruß, Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

tomcadinfo
Mitglied
Konstrukteur


Sehen Sie sich das Profil von tomcadinfo an!   Senden Sie eine Private Message an tomcadinfo  Schreiben Sie einen Gästebucheintrag für tomcadinfo

Beiträge: 322
Registriert: 17.04.2008

CATIAV5R19SP9

erstellt am: 22. Mai. 2012 10:34    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Naca0015 10 Unities + Antwort hilfreich

Hallo,

Leider kann ich Dein Part nicht öffnen...
vielleicht hilft dir ja auch das hier weiter (Beitrag von Thomas Harmening):

http://ww3.cad.de/foren/ubb/Forum140/HTML/001195.shtml

------------------
gruss,
thomas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Naca0015
Mitglied
Student/HiWi


Sehen Sie sich das Profil von Naca0015 an!   Senden Sie eine Private Message an Naca0015  Schreiben Sie einen Gästebucheintrag für Naca0015

Beiträge: 115
Registriert: 09.11.2009

Catia V5R20

erstellt am: 22. Mai. 2012 11:13    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

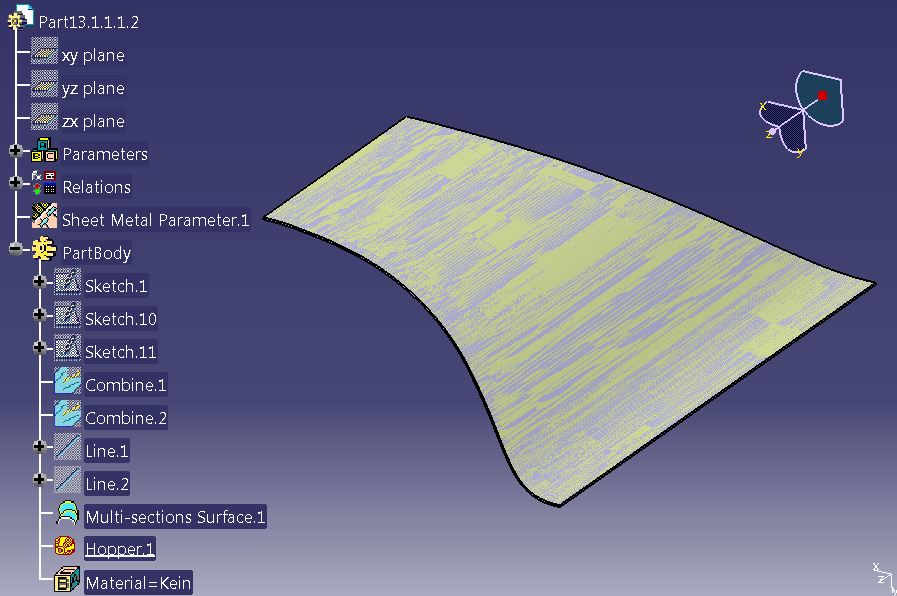

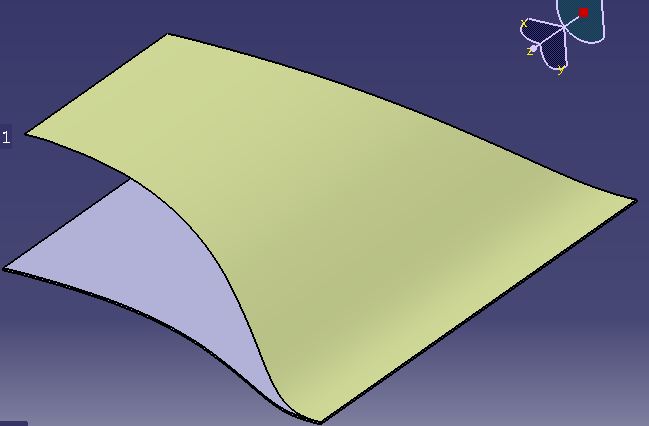

Klasse, das schaut schon mal nach einer Abwicklung aus  Leider verschwindet die aber wieder von der Bildfläche, wenn der "Hopper/Trichter" nicht angeklickt ist. Kann ich den irgendwie Dauerhaft aktivieren, sodass ich die im Drafting verwenden und als .dxf Speichern kann? Die Dicke spielt ja keine Rolle und kann theoretisch unendlich dünn sein.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur


Sehen Sie sich das Profil von bgrittmann an!   Senden Sie eine Private Message an bgrittmann  Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 22. Mai. 2012 11:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Naca0015 10 Unities + Antwort hilfreich

Servus
Erstelle dir doch eine Abwicklung in der Zeichnung (Einfügen -> Ansichten -> Projektion -> Abwicklung)
Oder im GSMD mit Einfügen -> Fertigungsvorbereitung -> Als dxf sichern

Gruß
Bernd

PS: Wie wäre es mal mit einem Blick in die Doku (oder zumindest in die Forensuche)?

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von moppesle an!   Senden Sie eine Private Message an moppesle  Schreiben Sie einen Gästebucheintrag für moppesle

Beiträge: 3437
Registriert: 28.05.2009

CATIA V5 R19 SP9
WIN 7 64bit

erstellt am: 22. Mai. 2012 11:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Naca0015 10 Unities + Antwort hilfreich

Hallo Naca


Zitat:
sodass ich die im Drafting verwenden und als .dxf Speichern kann

da gibt es ein icon (diskette) Save as DXF

------------------
Gruß Uwe

Auch Catia ist nur ein Mensch!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Naca0015
Mitglied
Student/HiWi


Sehen Sie sich das Profil von Naca0015 an!   Senden Sie eine Private Message an Naca0015  Schreiben Sie einen Gästebucheintrag für Naca0015

Beiträge: 115
Registriert: 09.11.2009

Catia V5R20

erstellt am: 23. Mai. 2012 11:52    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo,

die beiden Möglichkeiten, die Abwicklung im Drafting und Save as .dxf, habe ich gesehen, aber bei der versuchten Nutzung nur eine Fehlermeldung erhalten.

Habe nun schon ein wenig mit GSM  gearbeitet und komme damit immer besser klar. Danke für die Hilfe!

Gruß
Naca

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
