Thema: Profilauslauf (5716 mal gelesen)
|
chrisdi1994
Mitglied
Technischer Produktdesigner
   Beiträge: 22
Registriert: 07.03.2012 CATIA V5 R19
Inventor 2013 Factory Design Suite<P>Win7 64-Bit; 3,20 GHz
16 GB RAM
|
erstellt am: 07. Mrz. 2012 10:08  <-- editieren / zitieren -->   Unities abgeben:
|
Lusilnie
Mitglied
Beiträge: 1486
Registriert: 13.07.2005
|
erstellt am: 07. Mrz. 2012 22:43 <-- editieren / zitieren --> Unities abgeben: Nur für chrisdi1994

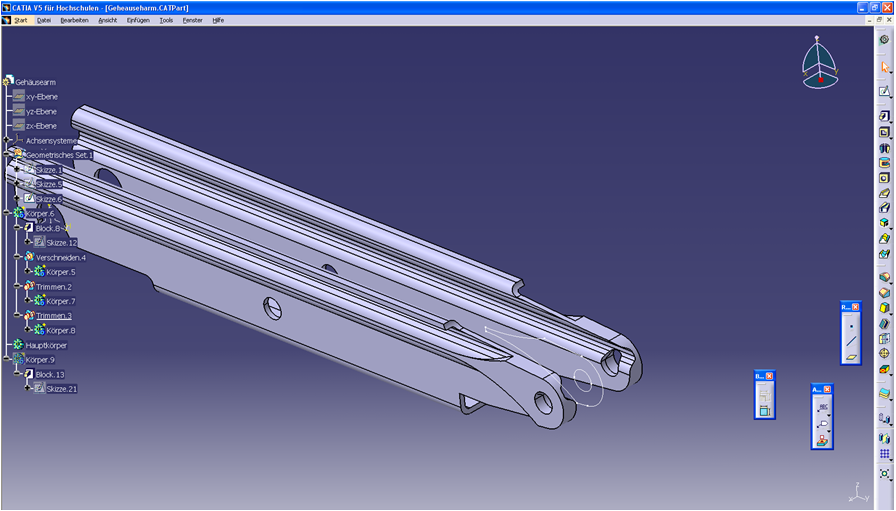

Hallo chrisdi1994, aus meiner Sicht führt Dein jetziger Ansatz nicht oder nur schwer zum Ziel. Wenn Du hier mit Festkörper-Design zum Ziel kommen willst, solltest Du Dich mal mit dem Shell-Befehl ("Schale"?) [-> das Icon rechts neben dem Punkt-Befehl in Deinem Bild] befassen.
mfg,
Lusilnie
------------------
Alle Aussagen zu DassaultSystemes-Produkten sind sehr optimistisch, selbst diese!!! frei nach größeren Geistern Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
airbrush
Mitglied
Fahrzeugtechnik-Student
Beiträge: 1
Registriert: 19.03.2012
|
erstellt am: 19. Mrz. 2012 16:24 <-- editieren / zitieren --> Unities abgeben: Nur für chrisdi1994
|
DanielFr.
Ehrenmitglied V.I.P. h.c.
Manager
Beiträge: 2506
Registriert: 10.08.2005 HP Compaq 8710w, Intel Core Duo T7700, 2,40 Ghz, 3GB RAM, Windows XP Professionel @32bit, Quadro FX 1600M, CATIA V5 R19 SP3
|
erstellt am: 19. Mrz. 2012 16:35 <-- editieren / zitieren --> Unities abgeben: Nur für chrisdi1994

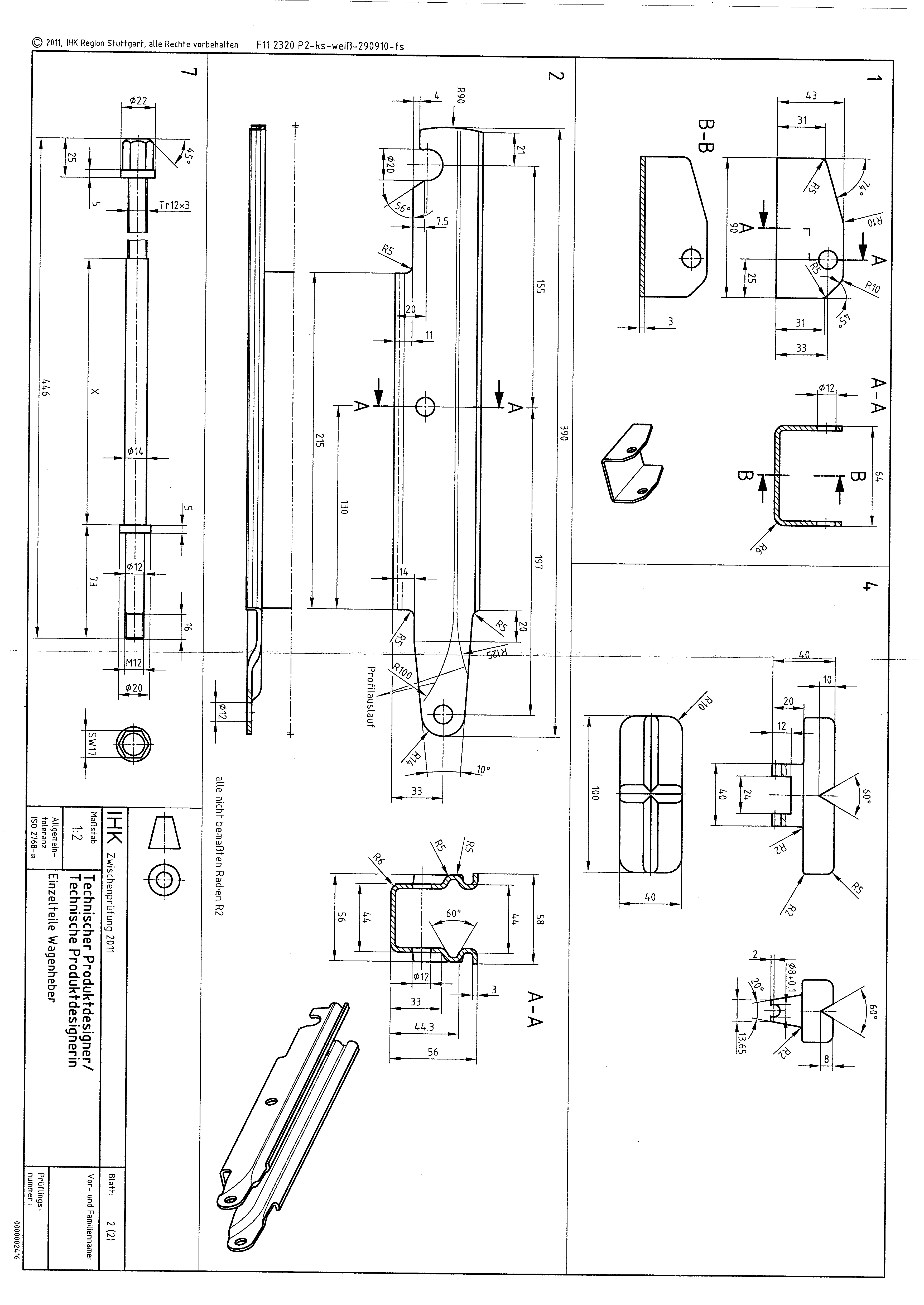

Hallo und willkommen zur Zwischenprüfung TPD 2011  , ich nehme diese Aufgabe ständig für unsere Schulungen her. Du darfst den vorderen rechten Teile des Wagenhebers nicht in einem Zug konstruieren. Konstruiere die "gerade" Seite rechts (ohne Abrundung). Erstelle dir den zwei Führungskurven (wie in den unterlagen ersichtlich (die zwei großen Radien). Jetzt erstelle dir eine Boundary von der oberen Seite (bis zum Tangentialpunkt des Übergangs) und ziehe das Profil nach oben (mit einem Sweep). Mit dem unteren gehst du genauso vor. Das Teil was dir in der Mitte fehlt füllst du mit einem Fill. Jetzt noch aufdicken und im PartDesign die große runden wegschneiden und fertig. Hierbei ist wirklich wichtig nicht allzu kompliziert zu denken! ------------------
