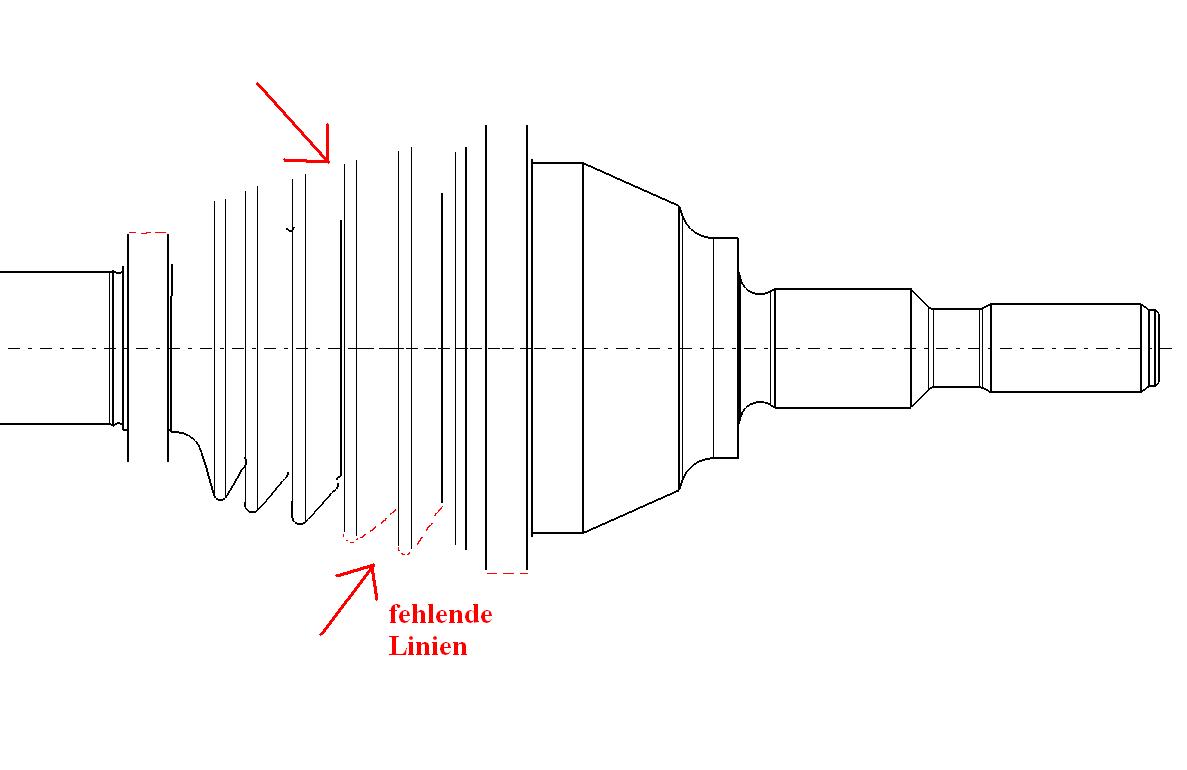

Hallo, bei der Zeichnungserstellung fehlen mir Linien in der View.
Wie kommt das und wie kann ich abhilfe schaffen?
Habe versucht mehrmals die Vies neu zu machen , aber nichts zu machen....Wer kann mir helfen und einen Tip geben?

------------------
MK

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

RSchulz
Ehrenmitglied V.I.P. h.c.
Head of CAD, Content & Collaboration / IT-Manager

Senden Sie eine Private Message an RSchulz

Schreiben Sie einen Gästebucheintrag für RSchulz

Beiträge: 5541
Registriert: 12.04.2007

@Work
Lenovo P510
Xeon E5-1630v4
64GB DDR4
Quadro P2000
256GB PCIe SSD
512GB SSD
SmarTeam V5-6 R2016 Sp04
CATIA V5-6 R2016 Sp05
E3.Series V2019
Altium Designer/Concord 19
Win 10 Pro x64

erstellt am: 07. Jul. 2011 09:50

<-- editieren / zitieren -->

Unities abgeben:

Nur für Manni_KL

Hallo,
also ich kann mir nur vorstellen, dass im 3D-Modell etwas nicht stimmt. Um das beurteilen zu können, müssten mehr Informationen bereit gestellt werden.
Arbeitest du hier mit einem echten in CATIA generierten Solid oder mit einem importierten Volumen-/Flächemodel? Wie sehen die anderen Ansichten aus?

------------------
MFG
Rick Schulz

Nettiquette (CAD.de) - Was ist die Systeminfo? - Wie man Fragen richtig stellt. - Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Manni_KL
Mitglied
CAD Senior Engineer

Beiträge: 98
Registriert: 03.11.2005

erstellt am: 07. Jul. 2011 09:59

<-- editieren / zitieren -->

Unities abgeben:

Hallo Rick,
in der Tat handelt es sich um ein importiertes Step-File. jedoch in anderen Zeichnungen gibt es keine Probleme mit der Darstellungen...

------------------
MK

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

RSchulz
Ehrenmitglied V.I.P. h.c.
Head of CAD, Content & Collaboration / IT-Manager

Beiträge: 5541
Registriert: 12.04.2007

@Work
Lenovo P510
Xeon E5-1630v4
64GB DDR4
Quadro P2000
256GB PCIe SSD
512GB SSD
SmarTeam V5-6 R2016 Sp04
CATIA V5-6 R2016 Sp05
E3.Series V2019
Altium Designer/Concord 19
Win 10 Pro x64

erstellt am: 07. Jul. 2011 10:05

<-- editieren / zitieren -->

Unities abgeben:

Nur für Manni_KL

Versuch es mal über eine andere Ebene abzuleiten. Wahrscheinlich hast du innerhalb der Geometrie irgendwo nicht hundert prozentig geschlossene Konturen.

------------------
MFG
Rick Schulz

Nettiquette (CAD.de) - Was ist die Systeminfo? - Wie man Fragen richtig stellt. - Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Manni_KL
Mitglied
CAD Senior Engineer

Beiträge: 98
Registriert: 03.11.2005

erstellt am: 07. Jul. 2011 10:17

<-- editieren / zitieren -->

Unities abgeben:

Hallo Rick, war ein guter Tip. Da es sich um ein achsymetrisches Teil handelt konnte ich es glücklicherweise drehen und eine andere ebene wählen...hat funktioniert. DANKE!!!

Wünsch dir einen schönen Tag!

------------------
MK
