Hallo,

wenn ich von einer 2D Ansicht einen Schnitt erzeuge, dessen Verlauf nicht parallel zu einer der xy-Achsen verläuft, bekomme ich in der resultierenden, schrägen Schnittview das neue Achsenkreuz in der gleichen Ausrichtung wie in der erzeugenden View.
Warum legt V5 hier die Achsen nicht perspektivisch richtig? Bzw kann man das irgendwo umstellen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hawk90
Mitglied
Technischer Zeichner


Sehen Sie sich das Profil von Hawk90 an!   Senden Sie eine Private Message an Hawk90  Schreiben Sie einen Gästebucheintrag für Hawk90

Beiträge: 17
Registriert: 17.12.2009

Windows XP Professional V. 2002 SP2
2X Intel XEON 3,0Ghz, 8GB DDR2 667Mhz,
NVidia Quadro FX 4600<P>CATIA V5 R16
CATIA V5 R17
CATIA V5 R19<P>AutoCAD 2007

erstellt am: 27. Apr. 2011 12:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für DMaier 10 Unities + Antwort hilfreich



Servus DMaier,

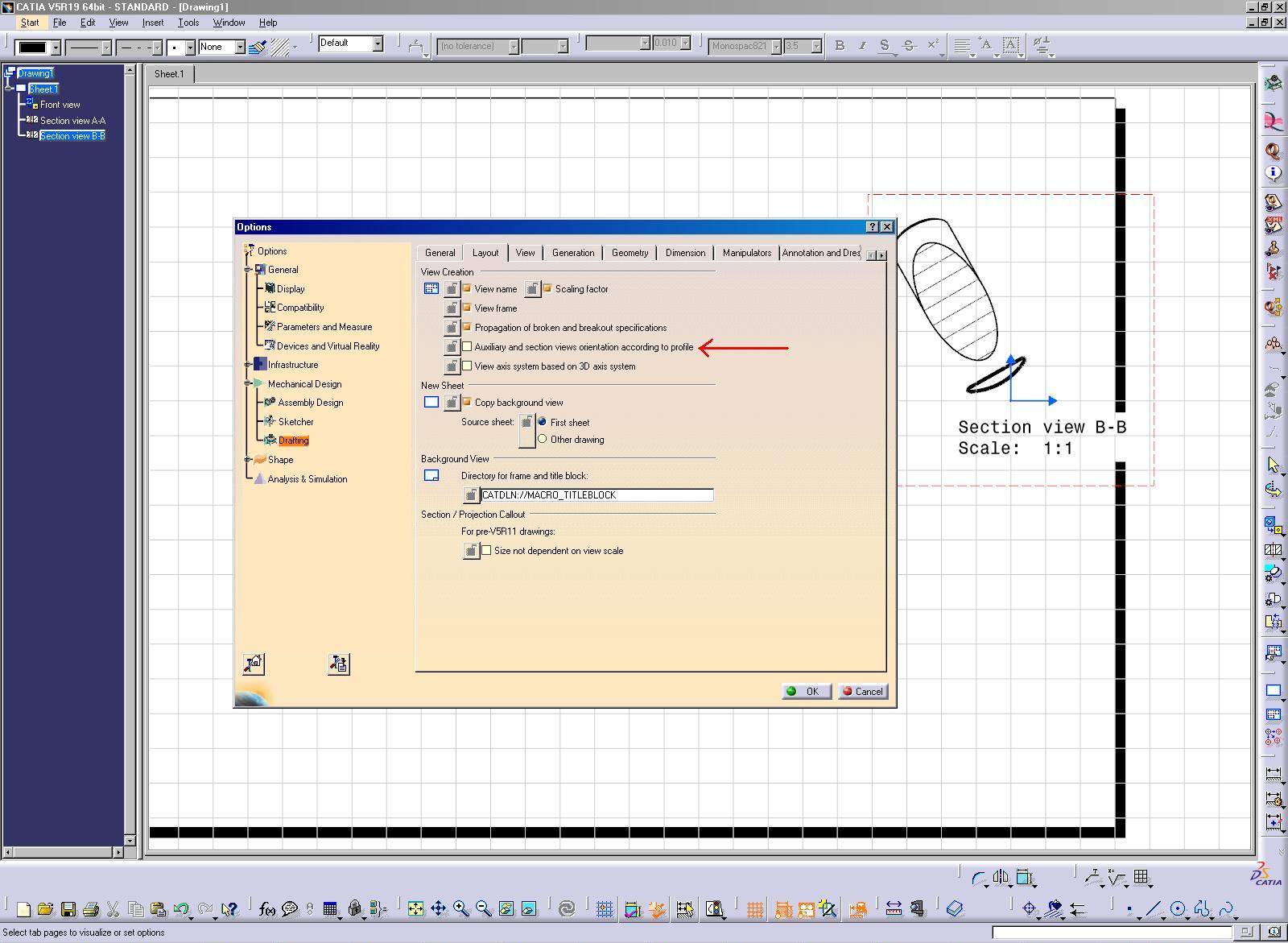

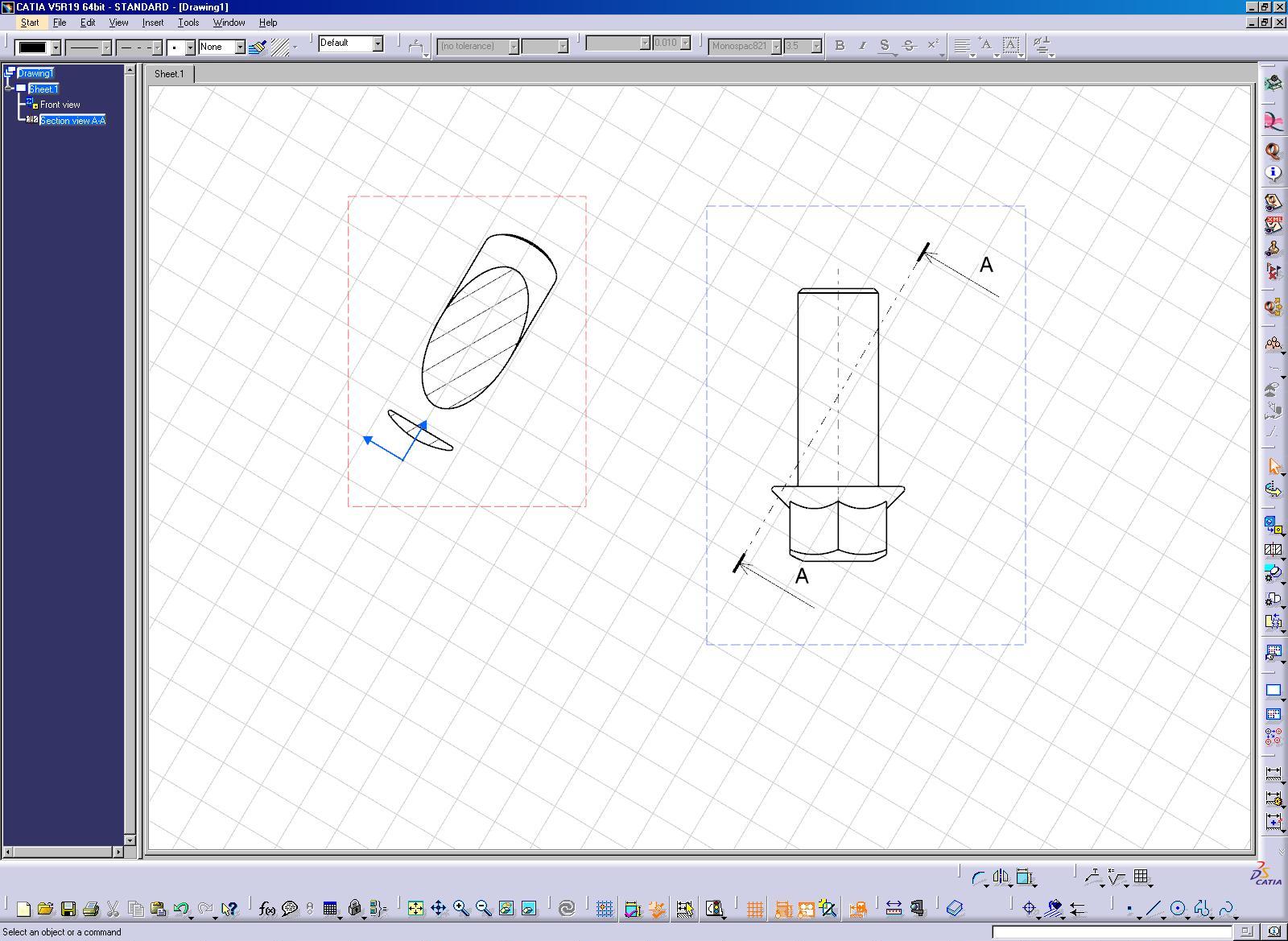

Hab da mal 2 Bilder angehängt, wo man sieht wie man das einstellt.

Bei dir müsste theoretisch der Button"Auxiliary and section views orientation according to profile" weiß sein. einfach anklicken und Problem gelöst.

------------------
MfG

Fabian

Wer eine unglückliche Liebe in Alkohol ertränken möchte, handelt töricht. Denn Alkohol konserviert.
Max Dauthendey

[Diese Nachricht wurde von Hawk90 am 27. Apr. 2011 editiert.]

[Diese Nachricht wurde von Hawk90 am 27. Apr. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

DMaier
Mitglied
Key-User CAD/PLM/ERP


Sehen Sie sich das Profil von DMaier an!   Senden Sie eine Private Message an DMaier  Schreiben Sie einen Gästebucheintrag für DMaier

Beiträge: 182
Registriert: 09.04.2008

Catia V5 R19SP7
Anbindung an SAP ECC 6.0 und PartSolutions 8.1.08
WinXP 64

erstellt am: 27. Apr. 2011 12:34    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
passt, vielen Dank
