Thema: Darstellung Fake Dimension (7924 mal gelesen)
|
Netzer Mitglied

 Beiträge: 358 Registriert: 30.07.2004
|
erstellt am: 14. Apr. 2011 09:55 <-- editieren / zitieren --> Unities abgeben:
Hallo, ich frage mich schon seit einiger Zeit wie ich es hinbekomme, beim Bemaßen von Gewinden oder beim Anbringen von Fake-Dimensions die Farbe der Maße zu ändern. Bei den Gewinden wird mir das Maß grau dargestellt, bei Fake-Dimension braun. In den drafting-standards finde ich keinen entsprechenden Eintrag. Kann jemand helfen? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mörchen Ehrenmitglied V.I.P. h.c. CAD-Trainerin (CATIA V5)

 Beiträge: 3830 Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 14. Apr. 2011 10:00 <-- editieren / zitieren --> Unities abgeben:          Nur für Netzer
Hallo Netzer, das sind Diagnosefarben. Die kannst Du im Drafting abstellen, so dass alles schwarz aussieht. aber du kannst das nicht prinzipiell abschalten. Also ein Fakemaß bleibt immer erkennbar. Das Symbol für die Diagnosefarben heißt "Analyseanzeigemodus" und befindet sich in der Symbolleiste "Tools". ------------------ Gruß Mörchen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Netzer Mitglied

 Beiträge: 358 Registriert: 30.07.2004
|
erstellt am: 14. Apr. 2011 10:33 <-- editieren / zitieren --> Unities abgeben:

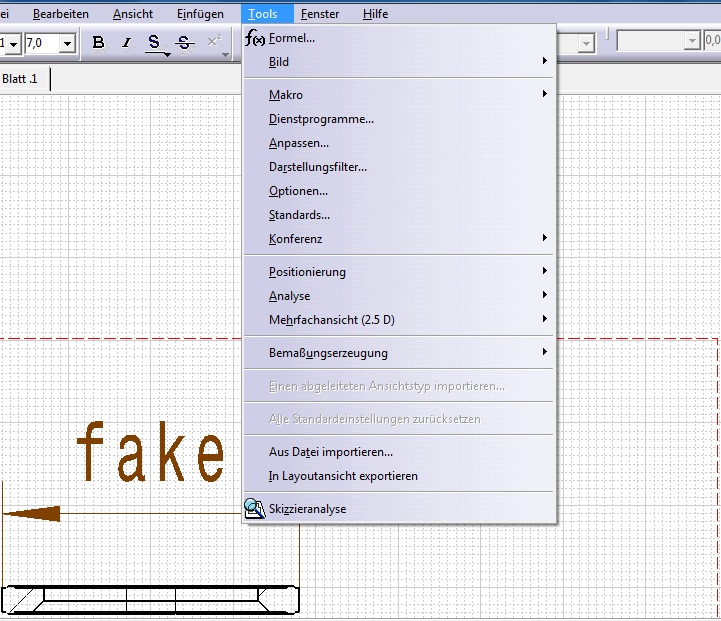

Hallo Mörchen. Danke für die schnelle Antwort. Ich kann den "Analyseanzeigemodus" nicht finden. Die "Tools" habe ich mal als screenshot beigefügt. In den dortigen Unterpunkten finde ich auch nichts. Wo kann ich noch danach suchen? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann Moderator Konstrukteur

 Beiträge: 12179 Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 14. Apr. 2011 10:38 <-- editieren / zitieren --> Unities abgeben:          Nur für Netzer
|
Christian.O Mitglied Konstrukteur

 Beiträge: 1212 Registriert: 17.07.2009
|
erstellt am: 14. Apr. 2011 10:38 <-- editieren / zitieren --> Unities abgeben:          Nur für Netzer
|
Netzer Mitglied

 Beiträge: 358 Registriert: 30.07.2004 NX7.5 TC8.3 Win7 Pro x64
|
erstellt am: 14. Apr. 2011 10:44 <-- editieren / zitieren --> Unities abgeben:
|
Vespafahrer Mitglied Konstrukteur

 Beiträge: 822 Registriert: 12.02.2007 ____________________ Dell Precision M6800 Win 10 Pro 1903 NVIDIA Quadro K3100M Intel® Core™i7 CPU 4930MX @ 3GHz 3.2GHz, 32 GB RAM ____________ CATIA V5R19-28 SolidWorks 2018 SP5
|
erstellt am: 15. Apr. 2011 19:19 <-- editieren / zitieren --> Unities abgeben:          Nur für Netzer
Servus, diesen Schalter würde ich nicht empfehlen! Wenn ein Maß seinen Bezug verliert erkennt man das auch nicht mehr! Kann teuer werden . In den Options gibt es unter Drafting die Möglichkeit die Farben einzustellen (siehe Anhang). EDIT: zu finden unter Tools->Options->Mechanical Design->Drafting... Gruß Daniel [Diese Nachricht wurde von Vespafahrer am 15. Apr. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Netzer Mitglied

 Beiträge: 358 Registriert: 30.07.2004
|
erstellt am: 17. Apr. 2011 12:13 <-- editieren / zitieren --> Unities abgeben:
|
