Hallo Leute!

Ich habe wieder ein Bemaßungsproblem.

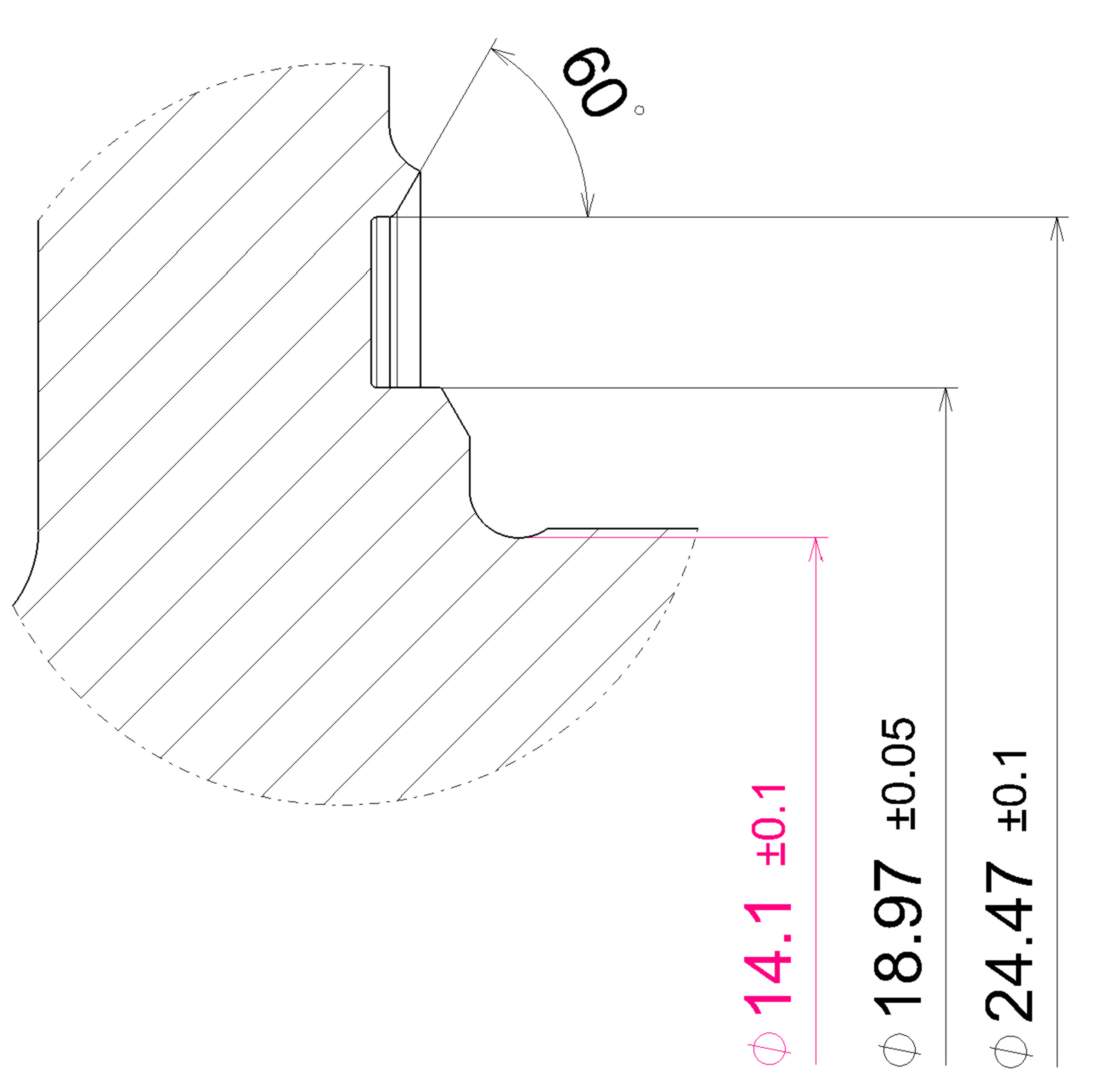

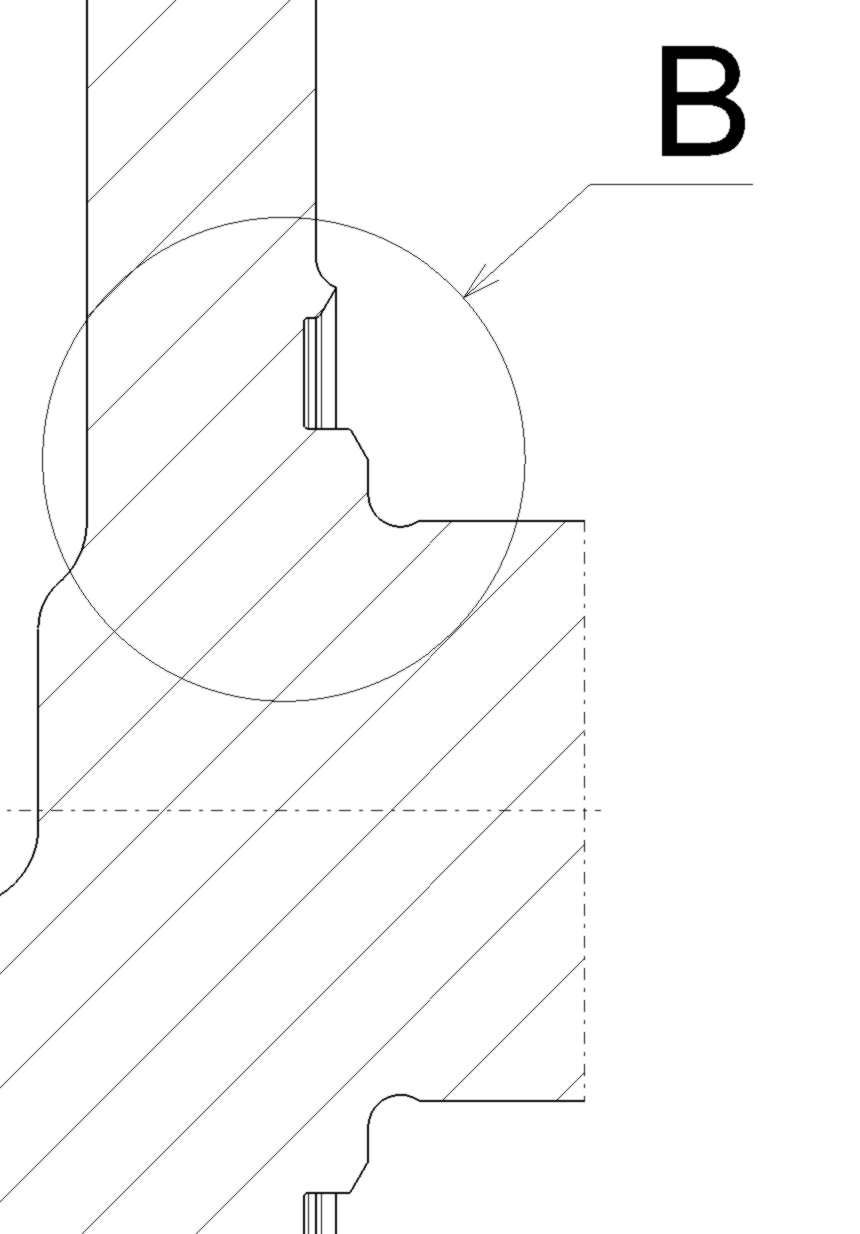

Ich möchte den Durchmesser eines Einstiches auf einer Welle bemaßen. Das Detail ist aber so weit außerhalb, daß die Mittellinie nicht zu sehen ist. Mit der Durchmesserbemaßung (und anschließender Umstellung auf Halbbemaßung) ist es möglich, bei geraden Einstichen den Durchmesser zu bemaßen. Bei runden Einstichen bemaßt CATIA natürlich nur den Radius des Einstichwerkzeuges und ich habe in meinem Fall nicht die Möglichkeit die Mittellinie auszuwählen.

Wie kann man in diesem Fall ein Maß setzen, das sich anschließend auch mit dem 3D Teil mitändert?

Danke

Willi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

fschmidt
Mitglied
Werkzeugkonstrukteur


Sehen Sie sich das Profil von fschmidt an!   Senden Sie eine Private Message an fschmidt  Schreiben Sie einen Gästebucheintrag für fschmidt

Beiträge: 37
Registriert: 11.02.2009

V5 R19 SP5 (DP2); XP Professional SP2; Core2 Quad; 2,4GHz; 3GB RAM;

erstellt am: 01. Apr. 2011 17:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ACC_kw 10 Unities + Antwort hilfreich

Hast du schon mal versucht das Detail erst bis zur Mittellinie zu ziehen und später, nach dem Bemaßen, eine Begrenzungsansicht draus zu machen? Ich habe kein Catia greifbar, nur mal so als Idee....

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ACC_kw
Mitglied



Sehen Sie sich das Profil von ACC_kw an!   Senden Sie eine Private Message an ACC_kw  Schreiben Sie einen Gästebucheintrag für ACC_kw

Beiträge: 67
Registriert: 16.03.2006

CatiaV5R17SP3BuildNumber17
Win XP Professional (32bit)
NVIDIA Quadro FX 1600M

erstellt am: 04. Apr. 2011 10:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo fschmidt!

Die Idee ist nicht schlecht. Leider ist es nach dem Erstellen eines Details nicht möglich eine weitere Begrenzungsansicht zu machen. Ich habe auch versucht das Detail über die Mittellinie zu ziehen, zu bemaßen aund anschließend zu verkleinern. Sobald die Mittellinie nicht mehr im Detail liegt, verliert das Maß die Verbindung zum 3D. Das gleiche geschiet, wenn ich eine kolplette Ansicht vergrößert darstelle, bemaße und daraus eine Begrenzunsansicht mache.
Keine Mittellinie, keine Verbindung.

Willi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

JochenM
Mitglied
Konstrukteur


Sehen Sie sich das Profil von JochenM an!   Senden Sie eine Private Message an JochenM  Schreiben Sie einen Gästebucheintrag für JochenM

Beiträge: 540
Registriert: 11.11.2003

Win7Pro SP1

erstellt am: 04. Apr. 2011 13:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ACC_kw 10 Unities + Antwort hilfreich

Hallo Willi,

Erzeuge Dir im Detail von einem der Durchmesserkanten eine Achslinie. Von dieser kannst Du dann ein Abstandsmaß als Halbbemaßung zum Radius erzeugen, das Durchmesserzeichen als Präfix eintragen und die Mittellinie ins Noshow schicken.
Auf diese Art bleibt das Maß assoziativ.

------------------
Gruß
Jochen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ACC_kw
Mitglied



Sehen Sie sich das Profil von ACC_kw an!   Senden Sie eine Private Message an ACC_kw  Schreiben Sie einen Gästebucheintrag für ACC_kw

Beiträge: 67
Registriert: 16.03.2006

CatiaV5R17SP3BuildNumber17
Win XP Professional (32bit)
NVIDIA Quadro FX 1600M

erstellt am: 04. Apr. 2011 14:28    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Jochen!

Kannst du mit bitte noch sagen wie die Achse am besten generiert wird? Mit dem Befehl Achslinie muß ich zwei Kanten auswählen, und die Achse wir dann zentrisch generiert. Im Detail habe ich nur eine Außenkante. Wenn ich die Mittellinie manuell zeichne, wird das Maß geometriesteuernd und ist nicht assoziativ.

Danke

Willi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

JochenM
Mitglied
Konstrukteur


Sehen Sie sich das Profil von JochenM an!   Senden Sie eine Private Message an JochenM  Schreiben Sie einen Gästebucheintrag für JochenM

Beiträge: 540
Registriert: 11.11.2003

Win7Pro SP1

erstellt am: 04. Apr. 2011 14:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ACC_kw 10 Unities + Antwort hilfreich

Hallo Willi,
da es sich um ein rotationssymetrisches Teil handelt, brauchst Du nur eine Kante.
Füll mal bitte noch Deine Systeminfo aus.

------------------
Gruß
Jochen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ACC_kw
Mitglied



Sehen Sie sich das Profil von ACC_kw an!   Senden Sie eine Private Message an ACC_kw  Schreiben Sie einen Gästebucheintrag für ACC_kw

Beiträge: 67
Registriert: 16.03.2006

CatiaV5R17SP3BuildNumber17
Win XP Professional (32bit)
NVIDIA Quadro FX 1600M

erstellt am: 04. Apr. 2011 15:20    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Jochen!

Das erzeugen der Achse mit einer Außenkante funktioniert, wenn die "Originalachse" im Detail sichtbar ist. Das Bemaßen funktioniert wunderbar. Wenn das Detail so weit nach außen gezogen wird, daß die Maßlinie nicht mehr sichtbar ist, verschwindet sie und das Maß verliert die 3D Verbindung. Dann braucht man auch 2 Kanten um eine neue Mittellinie zu erzeugen.
Mache ich einen Anwenderfehler, oder funktioniert das erst ab releas 19.

Willi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Templer
Mitglied
System Engineer


Sehen Sie sich das Profil von Templer an!   Senden Sie eine Private Message an Templer  Schreiben Sie einen Gästebucheintrag für Templer

Beiträge: 144
Registriert: 24.01.2003

erstellt am: 04. Apr. 2011 15:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ACC_kw 10 Unities + Antwort hilfreich

Schon mal daran gedacht, dass man einstiche nicht als DM angibt?
Wir haben noch gelernt einstiche vom wellen zylinder aus zu machen.
Oder noch einfacher die Normnummer daneben hinschreiben

------------------
Non in omnes omnia conveniunt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ACC_kw
Mitglied



Sehen Sie sich das Profil von ACC_kw an!   Senden Sie eine Private Message an ACC_kw  Schreiben Sie einen Gästebucheintrag für ACC_kw

Beiträge: 67
Registriert: 16.03.2006

CatiaV5R17SP3BuildNumber17
Win XP Professional (32bit)
NVIDIA Quadro FX 1600M

erstellt am: 04. Apr. 2011 15:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Der Einstich ist kein Normeinstich. --> keine Normnummer.
Die Durchmesser sind teilweise Anschlußmaße (nicht im Beispiel ersichtlich) die firmenintern als Durchmesser angegeben werden müssen. Außerdem gibt es genormte Durchmesser für z.B. Sicherungsringe die bei geringfügigem Durchmesserunterschied des Außenzylinders immer gleich bleiben.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

JochenM
Mitglied
Konstrukteur


Sehen Sie sich das Profil von JochenM an!   Senden Sie eine Private Message an JochenM  Schreiben Sie einen Gästebucheintrag für JochenM

Beiträge: 540
Registriert: 11.11.2003

Win7Pro SP1

erstellt am: 04. Apr. 2011 16:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ACC_kw 10 Unities + Antwort hilfreich

Hallo Willi,
schon möglich, dass es in R17 so noch nicht geht, kann es leider nicht mehr prüfen.
Dann habe ich aber leider auch keine andere Idee.

------------------
Gruß
Jochen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ACC_kw
Mitglied



Sehen Sie sich das Profil von ACC_kw an!   Senden Sie eine Private Message an ACC_kw  Schreiben Sie einen Gästebucheintrag für ACC_kw

Beiträge: 67
Registriert: 16.03.2006

CatiaV5R17SP3BuildNumber17
Win XP Professional (32bit)
NVIDIA Quadro FX 1600M

erstellt am: 04. Apr. 2011 16:04    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Trotzdem danke für die Hilfe. Vielleicht steigen wir bald auf die R19 oder R20 um. Wäre toll, wenn es dann funktioniert.

Willi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ACC_kw
Mitglied



Sehen Sie sich das Profil von ACC_kw an!   Senden Sie eine Private Message an ACC_kw  Schreiben Sie einen Gästebucheintrag für ACC_kw

Beiträge: 67
Registriert: 16.03.2006

CatiaV5R17SP3BuildNumber17
Win XP Professional (32bit)
NVIDIA Quadro FX 1600M

erstellt am: 04. Apr. 2011 16:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Jochen!

Nachtrag:

Ich habe einen Kollegen gebeten mit der R19 mein Problem nachzustellen. Es funktioniert.

Danke

Willi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
