Autor Thema:  Thoretischen Schnittpunkt änderungsstabil bemaßen (4238 mal gelesen)
ACC_kw
Mitglied



Sehen Sie sich das Profil von ACC_kw an!   Senden Sie eine Private Message an ACC_kw  Schreiben Sie einen Gästebucheintrag für ACC_kw

Beiträge: 67
Registriert: 16.03.2006

CatiaV5R17SP3BuildNumber17
Win XP Professional (32bit)
NVIDIA Quadro FX 1600M

erstellt am: 28. Mrz. 2011 16:43    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hallo Leute!

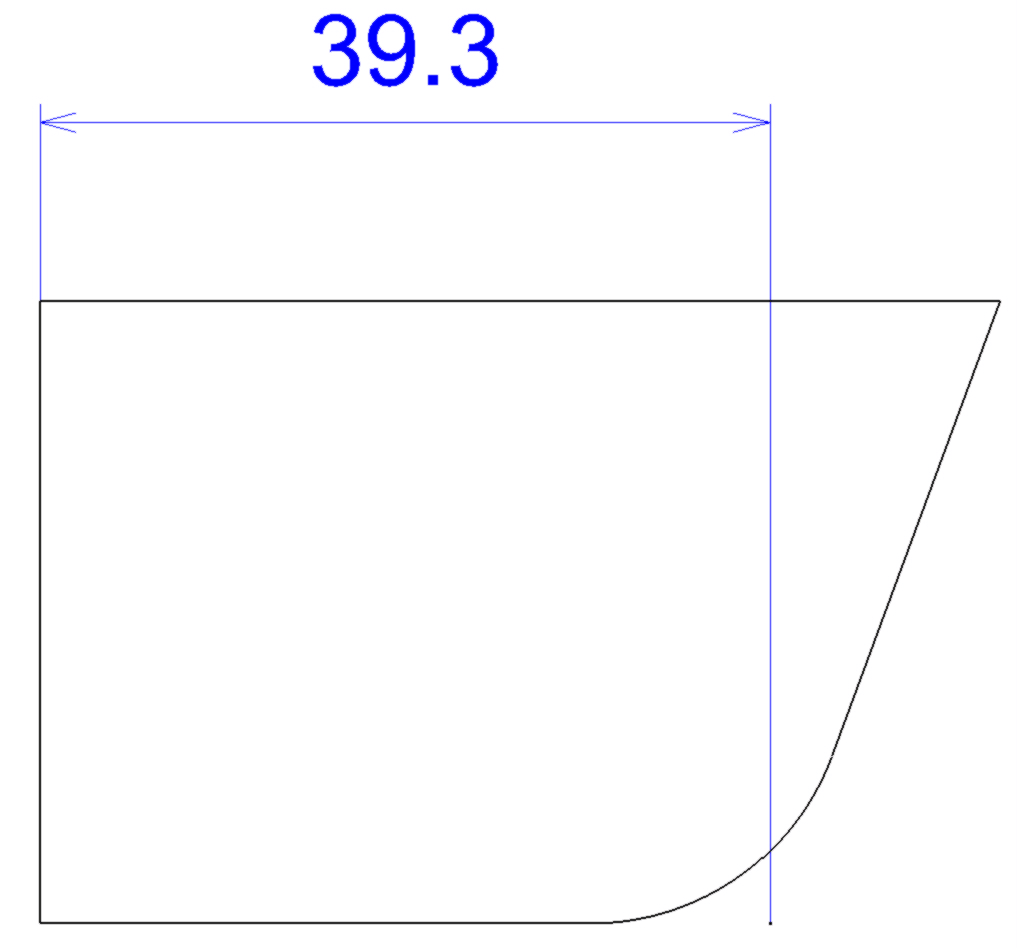

Im beigefügten Bild sieht man zwei verrundete Linien. Ich möchte nun den theoretischen Schnittpunkt zur Außenkante bemaßen. Im Beispiel habe ich im 2D einen Schnittpunkt erzeugt und bemaßt. Dieser Punkt hat aber keine Verbindung zum 3D. Bei Änderung des Abstandes aktualisiert sich das Maß nicht. Gibt es eine andere Möglichkeit, außer einen Punkt im 3D zu erzeugen, in den Eigenschaften "3D Punkte" zu aktivieren und diesen zu bemaßen?


Danke

Willi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Vespafahrer
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Vespafahrer an!   Senden Sie eine Private Message an Vespafahrer  Schreiben Sie einen Gästebucheintrag für Vespafahrer

Beiträge: 818
Registriert: 12.02.2007

____________________
Dell Precision M6800
Win 10 Pro 1903
NVIDIA Quadro K3100M
Intel® Core™i7 CPU
4930MX @ 3GHz
3.2GHz, 32 GB RAM
____________
CATIA V5R19-28
SolidWorks 2018 SP5

erstellt am: 28. Mrz. 2011 17:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ACC_kw 10 Unities + Antwort hilfreich


Servus,

ist bei dir der Button "Create Detected Constraints" aktiv (Anhang)?

Gruß
Daniel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ACC_kw
Mitglied



Sehen Sie sich das Profil von ACC_kw an!   Senden Sie eine Private Message an ACC_kw  Schreiben Sie einen Gästebucheintrag für ACC_kw

Beiträge: 67
Registriert: 16.03.2006

CatiaV5R17SP3BuildNumber17
Win XP Professional (32bit)
NVIDIA Quadro FX 1600M

erstellt am: 29. Mrz. 2011 09:11    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo Daniel!

Danke für die Hilfe! Ich habe diese Funktion bisher nur in der Skizze gekannt.


Willi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
