Autor Thema:  Mittelpunkt von Sechseck in Ableitung erzeugen (4257 mal gelesen)
resch-martin
Mitglied
Konstrukteuer


Sehen Sie sich das Profil von resch-martin an!   Senden Sie eine Private Message an resch-martin  Schreiben Sie einen Gästebucheintrag für resch-martin

Beiträge: 122
Registriert: 06.09.2006

erstellt am: 23. Feb. 2011 11:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo zusammen,

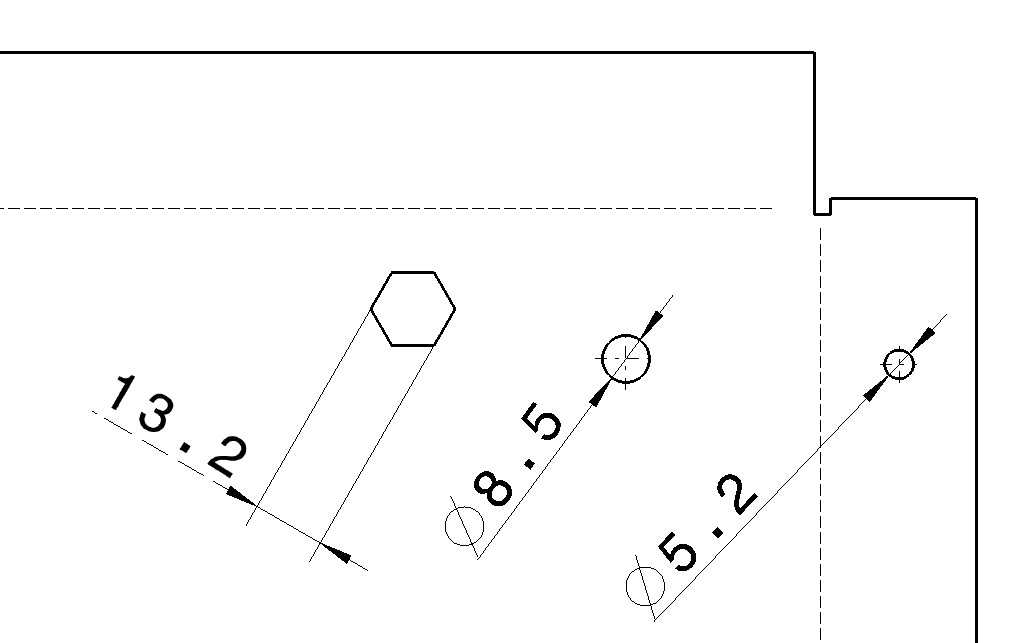

gibt es eine Möglichkeit, daß bei der Zeichnungsableitung von einem Sechseck der Mittelpunkt wie bei einem Kreis angezeigt, bzw. beim Bemaßen gefangen wird?

ich hoffe, es ist verständlich.

Danke!
Gruß
Martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

sumo_miez
Mitglied
Konstrukteurin


Sehen Sie sich das Profil von sumo_miez an!   Senden Sie eine Private Message an sumo_miez  Schreiben Sie einen Gästebucheintrag für sumo_miez

Beiträge: 81
Registriert: 18.11.2004

Win XP, CATIA V5 R19
Inventor, SolidWorks

erstellt am: 23. Feb. 2011 17:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für resch-martin 10 Unities + Antwort hilfreich

Hallo Martin,

also da wird Dir wohl nur die Möglichkeit bleiben, mit dem Befehl "Axis Line" zu arbeiten. Damit hast Du ja dann für die vertikale und horizontale Richtung Deine Bezugslinie.
Andere Ideen habe ich leider auch nicht.

Grüße

Alex

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Christian.O
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Christian.O an!   Senden Sie eine Private Message an Christian.O  Schreiben Sie einen Gästebucheintrag für Christian.O

Beiträge: 1212
Registriert: 17.07.2009

erstellt am: 23. Feb. 2011 17:11    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für resch-martin 10 Unities + Antwort hilfreich

Servus,

du könntest den Mittelpunkt deines Sechskants in der Skizze als Standartelement definieren (entweder neue Skizze erstellen oder in der Skizze den Punkt ermitteln) und bei der Ansicht (RMT auf den Rahmen -> Properties -> Registerkarte "View") -> die "3D Points" aktivieren.

------------------
Mit freundlichen Grüßen aus Tirol
Christian Obholzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

superheio
Mitglied
kostrukteur/Entwickler


Sehen Sie sich das Profil von superheio an!   Senden Sie eine Private Message an superheio  Schreiben Sie einen Gästebucheintrag für superheio

Beiträge: 15
Registriert: 25.02.2011

Catia V5 Rel 19

erstellt am: 25. Feb. 2011 15:06    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für resch-martin 10 Unities + Antwort hilfreich

Hallo
vielleicht könntest du im 3D den mittelpunkt den du in der Skizze ja bestimmt hast zur 2D Komponennte umwandeln dies dann auch in deine ansicht einstellen und letzendlich deine Mittelinie darauf beziehen?
ist vielleicht nicht die feine englische fürt aber zum Ziel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

DMaier
Mitglied
Key-User CAD/PLM/ERP


Sehen Sie sich das Profil von DMaier an!   Senden Sie eine Private Message an DMaier  Schreiben Sie einen Gästebucheintrag für DMaier

Beiträge: 182
Registriert: 09.04.2008

Catia V5 R19SP7
Anbindung an SAP ECC 6.0 und PartSolutions 8.1.08
WinXP 64

erstellt am: 03. Mrz. 2011 07:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für resch-martin 10 Unities + Antwort hilfreich

Du kannst, sofern du mindestens eine MD2-lizenz hast, im 3D den Mittelpunkt des x-Ecks in der Skizze als Ausgabeelement definieren.
Im 2D leitest du dann einfach (wie oben schon beschrieben) 3D Punkte mit aus.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
