Autor Thema:  Vermassung (973 mal gelesen)
Faes
Mitglied
Service Engineer


Sehen Sie sich das Profil von Faes an!   Senden Sie eine Private Message an Faes  Schreiben Sie einen Gästebucheintrag für Faes

Beiträge: 808
Registriert: 21.03.2002

Digitec Zenon Z9000.8
Intel i7-3960x 3.3 Ghz
Zotac Geforce GTX-680 2GB
16 GB Ram<P>
Win 7
SolidWorks 2014
Catia V5

erstellt am: 22. Feb. 2011 09:57    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hallo

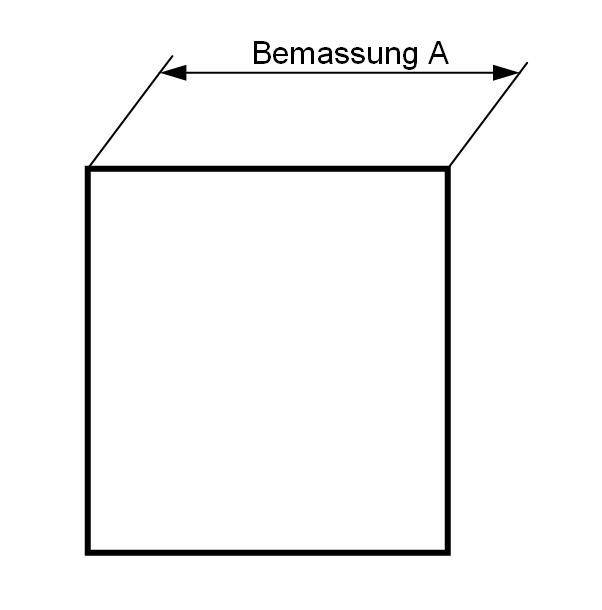

Ich möchte eine Vermassung von der vermassten Kannte schräg wegführen wie im Bild dargestellt.
Dabei sollte aber die Masslinie parallel zu gemessenen "Strecke"  bleiben.

Wie geht das im Catia (V5)

Gruss
Faes

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Christian.O
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Christian.O an!   Senden Sie eine Private Message an Christian.O  Schreiben Sie einen Gästebucheintrag für Christian.O

Beiträge: 1212
Registriert: 17.07.2009

 erstellt am: 22. Feb. 2011 10:04    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Faes 10 Unities + Antwort hilfreich
Servus,

du erstellst eine Linie mit einem Winkel. Diese Linie dient als Richtungsdefinition. Danach wählst du den Befehl "Dimension" -> Force dimension along a direction (1. roter Rahmen) -> Richtung definieren ob Parallel von der Linie oder Senkrecht zur Linie das Maß erstellt werden soll.

------------------
Mit freundlichen Grüßen aus Tirol
Christian Obholzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

RSchulz
Ehrenmitglied V.I.P. h.c.
Head of CAD, Content & Collaboration / IT-Manager



Sehen Sie sich das Profil von RSchulz an!   Senden Sie eine Private Message an RSchulz  Schreiben Sie einen Gästebucheintrag für RSchulz

Beiträge: 5541
Registriert: 12.04.2007

@Work
Lenovo P510
Xeon E5-1630v4
64GB DDR4
Quadro P2000
256GB PCIe SSD
512GB SSD
SmarTeam V5-6 R2016 Sp04
CATIA V5-6 R2016 Sp05
E3.Series V2019
Altium Designer/Concord 19
Win 10 Pro x64

erstellt am: 22. Feb. 2011 10:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Faes 10 Unities + Antwort hilfreich
Hallo Faes,
einfach ein normales Maß erstellen > rechte Maustaste > Eigenschaften > Profilkarte "Maßhilfslinie" > "Zeichnungsneigung" den gewünschten Winkel eintragen.

------------------
MFG
Rick Schulz

Nettiquette (CAD.de)  -  Was ist die Systeminfo?  -  Wie man Fragen richtig stellt.  -  Unities



Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Faes
Mitglied
Service Engineer


Sehen Sie sich das Profil von Faes an!   Senden Sie eine Private Message an Faes  Schreiben Sie einen Gästebucheintrag für Faes

Beiträge: 808
Registriert: 21.03.2002

 erstellt am: 22. Feb. 2011 10:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Danke für die Schnelle Antworten.

Ich habe es mal versucht so zu machen wie von euch beschrieben.
Das Resultat ist aber nicht das gewünschte.
Die Masslinie liegt nicht parallel zur gemessene Strecke (Kante) so wird auch der Wert falsch angezeigt.

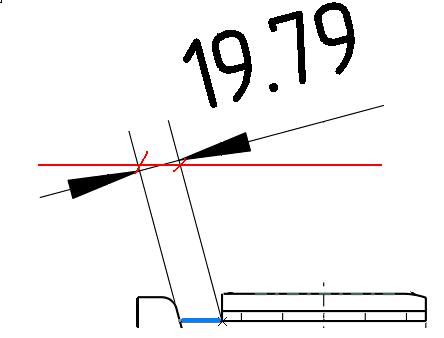

(Ich habe auf dem JPG die gewünschte Vermassung rot eingezeichnet)

Gruss
Faes

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

RSchulz
Ehrenmitglied V.I.P. h.c.
Head of CAD, Content & Collaboration / IT-Manager



Sehen Sie sich das Profil von RSchulz an!   Senden Sie eine Private Message an RSchulz  Schreiben Sie einen Gästebucheintrag für RSchulz

Beiträge: 5541
Registriert: 12.04.2007

@Work
Lenovo P510
Xeon E5-1630v4
64GB DDR4
Quadro P2000
256GB PCIe SSD
512GB SSD
SmarTeam V5-6 R2016 Sp04
CATIA V5-6 R2016 Sp05
E3.Series V2019
Altium Designer/Concord 19
Win 10 Pro x64

erstellt am: 22. Feb. 2011 10:47    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Faes 10 Unities + Antwort hilfreich

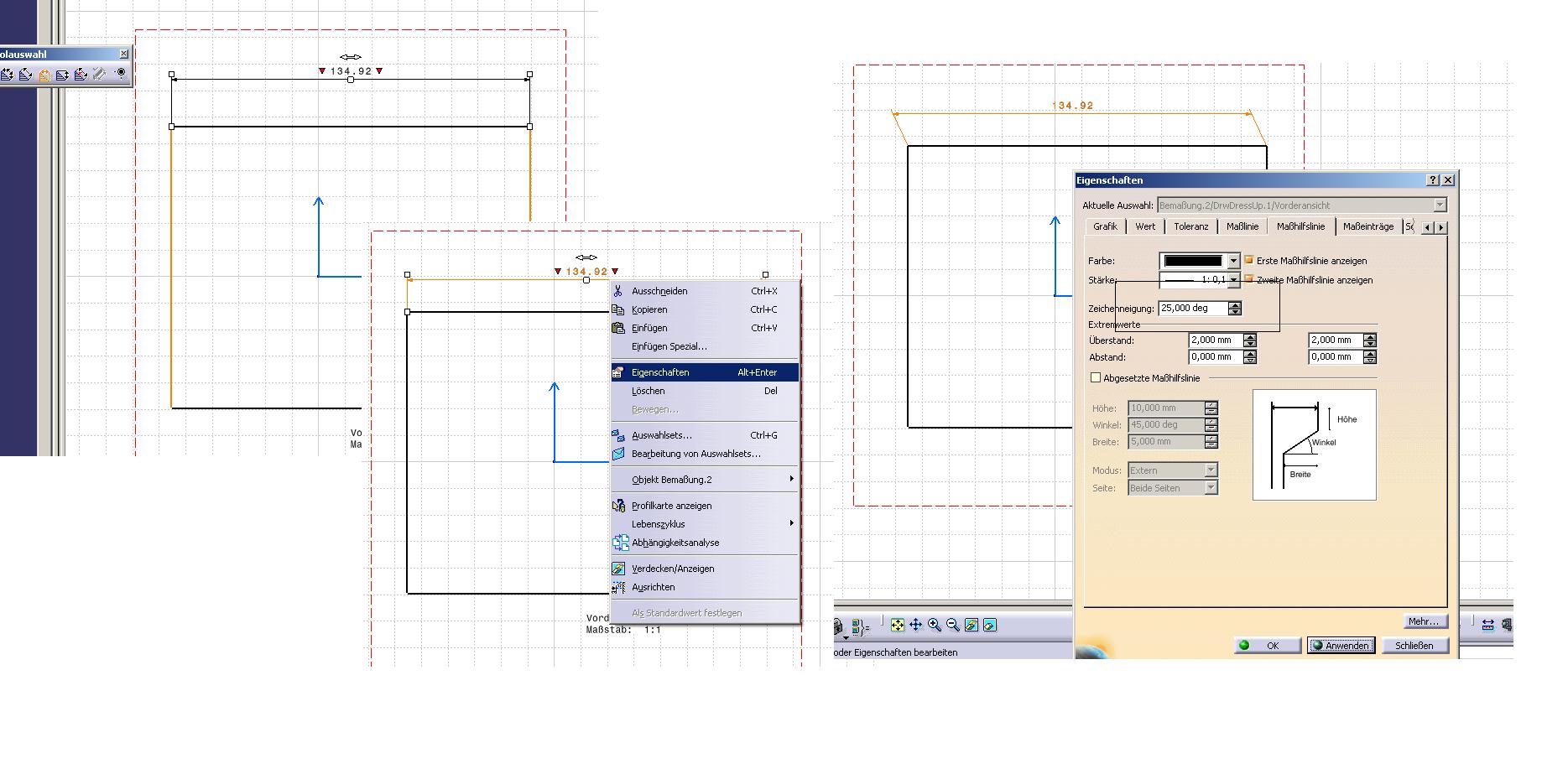

Bei mir funktioniert das... (siehe Bild)

------------------
MFG
Rick Schulz

Nettiquette (CAD.de)  -  Was ist die Systeminfo?  -  Wie man Fragen richtig stellt.  -  Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Faes
Mitglied
Service Engineer


Sehen Sie sich das Profil von Faes an!   Senden Sie eine Private Message an Faes  Schreiben Sie einen Gästebucheintrag für Faes

Beiträge: 808
Registriert: 21.03.2002

 erstellt am: 22. Feb. 2011 11:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Sooooooo, nun hat's auch bei mir funtioniert.

Danke und Gruss
Faes

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
