Thema: Broken View Darstellung (5494 mal gelesen)
|
froggy
Mitglied
CAD-Konstrukteurin
   Beiträge: 605
Registriert: 07.09.2004 Catia V5 R26 Hotfix50
Teamcenter
Windchill
|
erstellt am: 06. Jan. 2011 11:16  <-- editieren / zitieren -->   Unities abgeben:

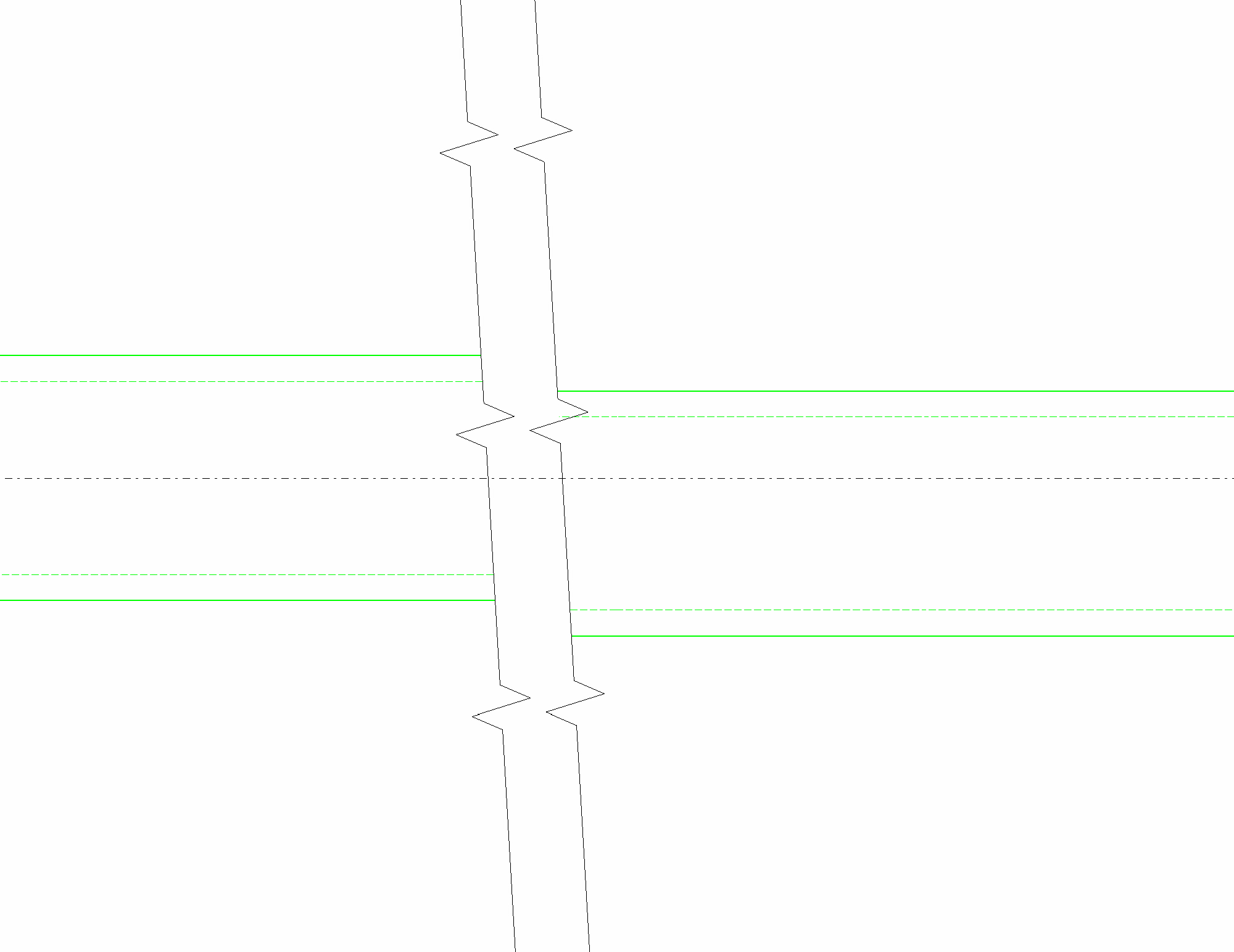

Hallo zusammen, ich möcjte einen Broken view von einer ansicht erstellen. Funktioniert auch halb. Aber eben nur halb. Der abgeschnittene Rest hat einen Versatz zu meinem Originalteil (siehe Skizze). Kann man das irgendwo einstellen oder ändern? ------------------
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann
Moderator
Konstrukteur

Beiträge: 11780
Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 06. Jan. 2011 11:25 <-- editieren / zitieren --> Unities abgeben: Nur für froggy
Servus AFAIR gehen "Broken views" immer nur in horizontaler oder vertikaler Richtung. Ich nehme an, dass du die entsprechende Ansicht gedreht hast, dann ist der "Broken view" schräg. Abhilfe: Ansicht nicht mit Drehen erstellen (gleich beim erstellen richtig ausrichten) Gruß
Bernd ------------------
Warum einfach, wenn es auch kompliziert geht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
froggy
Mitglied
CAD-Konstrukteurin
Beiträge: 605
Registriert: 07.09.2004 Catia V5 R26 Hotfix50
Teamcenter
Windchill
|
erstellt am: 06. Jan. 2011 11:33 <-- editieren / zitieren --> Unities abgeben:
|
Christian.O
Mitglied
Konstrukteur
Beiträge: 1212
Registriert: 17.07.2009
|
erstellt am: 06. Jan. 2011 11:47 <-- editieren / zitieren --> Unities abgeben: Nur für froggy
Servus, ich schätze mal, dass deine Ausrichtung der Ansicht nicht stimmt oder dein Teil einfach nicht horizontal zur Ausrichtung deiner Ansicht ist. ------------------
Mit freundlichen Grüßen aus Tirol
Christian Obholzer Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
froggy
Mitglied
CAD-Konstrukteurin
Beiträge: 605
Registriert: 07.09.2004 Catia V5 R26 Hotfix50
Teamcenter
Windchill
|
erstellt am: 06. Jan. 2011 12:04 <-- editieren / zitieren --> Unities abgeben:
|
Christian.O
Mitglied
Konstrukteur
Beiträge: 1212
Registriert: 17.07.2009
|
erstellt am: 06. Jan. 2011 12:06 <-- editieren / zitieren --> Unities abgeben: Nur für froggy
|
froggy
Mitglied
CAD-Konstrukteurin
Beiträge: 605
Registriert: 07.09.2004 Catia V5 R26 Hotfix50
Teamcenter
Windchill
|
erstellt am: 06. Jan. 2011 12:18 <-- editieren / zitieren --> Unities abgeben:
|
bgrittmann
Moderator
Konstrukteur
Beiträge: 11780
Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 06. Jan. 2011 12:33 <-- editieren / zitieren --> Unities abgeben: Nur für froggy
Servus Ich würde ein neues Achsensystem erstellen und die Ansicht danach ausrichten (Ansicht erzeugen -> Achsensystem wählen -> Referenzfläche wählen) Dann klappt ach die "Broken View" Gruß
Bernd ------------------
Warum einfach, wenn es auch kompliziert geht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Christian.O
Mitglied
Konstrukteur
Beiträge: 1212
Registriert: 17.07.2009
|
erstellt am: 06. Jan. 2011 12:41 <-- editieren / zitieren --> Unities abgeben: Nur für froggy
Servus, funktioniert doch einwandfrei (siehe Bild). Ich hab mir einfach 4 Punkte, 2 Linien und eine Ebene zum Ableiten erstellt (siehe CATPart). Mit den Vorhandenen Elementen konnte man nichts anfangen, weil keine sinnvolle Ausrichtung der Ansicht möglich war. Die Datei wurde mit V5R19 gespeichert. Edit: hier darf man das Forum keine 6 Minuten verlassen
------------------
Mit freundlichen Grüßen aus Tirol
Christian Obholzer [Diese Nachricht wurde von Christian.O am 06. Jan. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
froggy
Mitglied
CAD-Konstrukteurin
Beiträge: 605
Registriert: 07.09.2004 Catia V5 R26 Hotfix50
Teamcenter
Windchill
|
erstellt am: 06. Jan. 2011 12:42 <-- editieren / zitieren --> Unities abgeben:
|
froggy
Mitglied
CAD-Konstrukteurin
Beiträge: 605
Registriert: 07.09.2004 Catia V5 R26 Hotfix50
Teamcenter
Windchill
|
erstellt am: 06. Jan. 2011 14:13 <-- editieren / zitieren --> Unities abgeben:
|
bgrittmann
Moderator
Konstrukteur
Beiträge: 11780
Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 06. Jan. 2011 14:22 <-- editieren / zitieren --> Unities abgeben: Nur für froggy
Servus Wie ändern? Linienart -> Linie wählen -> Eigenschaften Linie kürzer: AFAIK  geht das nicht (oder tricksen: Linien ausblenden und von Hand erstellen) Gruß
Bernd ------------------
Warum einfach, wenn es auch kompliziert geht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Christian.O
Mitglied
Konstrukteur
Beiträge: 1212
Registriert: 17.07.2009
|
erstellt am: 06. Jan. 2011 14:25 <-- editieren / zitieren --> Unities abgeben: Nur für froggy
Servus, was willst du den an den Linien ändern? Die Dicke, die Linienart?
Das kann man alles über die "Graphic Properties" einstellen (siehe Bild). ------------------
Mit freundlichen Grüßen aus Tirol
Christian Obholzer Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
