Hot News:


Mit Unterstützung durch:

   Foren auf CAD.de
  CATIA V5 Drafting
  Mittige Abstandsbemaßung zweier Langlöcher

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag

Gut zu wissen: Hilfreiche Tipps und Tricks aus der Praxis prägnant, und auf den Punkt gebracht für CATIA & Co.

KISTERS 3DViewStation: Multitalent für Branchen und Nischenmärkte, eine Pressemitteilung
Autor Thema:  Mittige Abstandsbemaßung zweier Langlöcher (11548 mal gelesen)
Generalimuc81
Mitglied
Konstruktionsingenieur


Sehen Sie sich das Profil von Generalimuc81 an!   Senden Sie eine Private Message an Generalimuc81  Schreiben Sie einen Gästebucheintrag für Generalimuc81

Beiträge: 28
Registriert: 03.05.2010

 erstellt am: 07. Nov. 2010 09:57    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hallo zusammen.

Ich möchte ein Abstandsmaß von Mitte Langloch zu Mitte Langloch erzeugen. Wie mache ich das im Drafting?

Gruß
Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater



Sehen Sie sich das Profil von thomasacro an!   Senden Sie eine Private Message an thomasacro  Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3731
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 07. Nov. 2010 10:34    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Generalimuc81 10 Unities + Antwort hilfreich



Hi Christian.
Zwei Möglichkeiten:

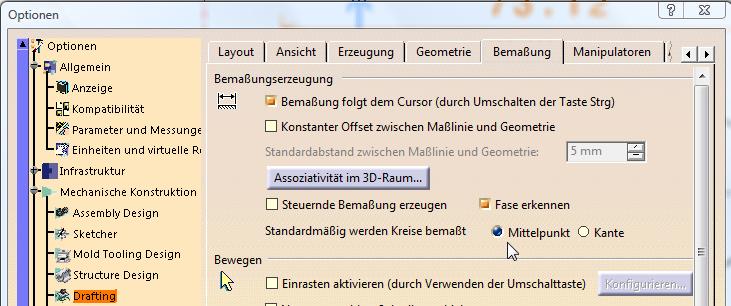

1. Einstellung über Tools Optionen: (Bild 1)

2. Vor dem Absetzen des Maßes die STRG-Taste Drücken, auf eine der erscheinenden gelben Markierungen gehen und mit diese an den Wunschort der Bemaßung ziehen. Dies für beide Seiten Durchführen.

------------------
gruß, Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Generalimuc81
Mitglied
Konstruktionsingenieur


Sehen Sie sich das Profil von Generalimuc81 an!   Senden Sie eine Private Message an Generalimuc81  Schreiben Sie einen Gästebucheintrag für Generalimuc81

Beiträge: 28
Registriert: 03.05.2010

 erstellt am: 07. Nov. 2010 10:56    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hallo Tom,

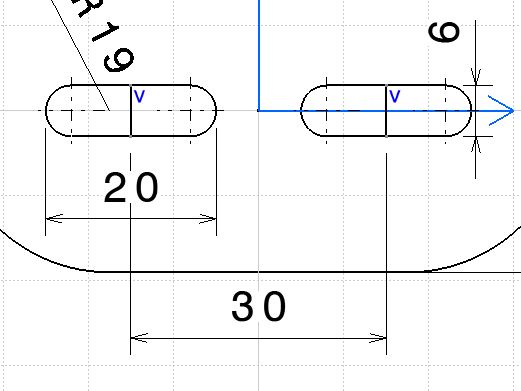

erstmal danke für die rasche Antwort. Ich glaube ich habe mein Problem etwas zu ungenau geschildert. Es geht mir eigentlich um das Maß 30, das ich erzeugen wollte, und das ich zur Veranschaulichung mittels Hilfe zweier Linien in die Zeichnung eingetragen habe. Allerdings habe ich eben gesehen (nach dem ich einen Blick in meinen Hoischen geworfen habe), dass so eine Bemaßung sowieso unzulässig ist. Hat sich also von selbst verflüchtigt mein Problem.

Gruß
Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Christian.O
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Christian.O an!   Senden Sie eine Private Message an Christian.O  Schreiben Sie einen Gästebucheintrag für Christian.O

Beiträge: 1212
Registriert: 17.07.2009

Celsius-Mobile H720
i7-3840QM
32 Gb Arbeitsspeicher
256 Gb SSD
Quadro K2000M
Windows 7 Professional (64 Bit)
Catia V5R19 (64 Bit)
SpacePilot Pro

erstellt am: 07. Nov. 2010 10:59    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Generalimuc81 10 Unities + Antwort hilfreich



Servus,

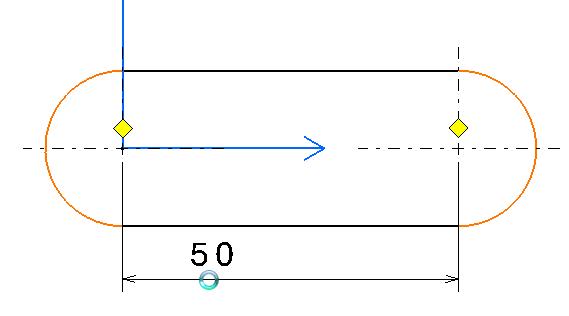

du musst dir mit dem Befehl "Axis Line" (siehe Bild) zuerst die Mittellinie für das Langloch erstellen indem du die beiden Achsenkreuze auswählst. Danach kannst du wie gewohnt die beiden Langlochmittellinien vermaßen.

------------------
Mit freundlichen Grüßen aus Tirol
Christian Obholzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Generalimuc81
Mitglied
Konstruktionsingenieur


Sehen Sie sich das Profil von Generalimuc81 an!   Senden Sie eine Private Message an Generalimuc81  Schreiben Sie einen Gästebucheintrag für Generalimuc81

Beiträge: 28
Registriert: 03.05.2010

 erstellt am: 07. Nov. 2010 11:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Stimmmt, so funktioniert es! Klasse, Danke!

Gruß
Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige.:

Anzeige: (Infos zum Werbeplatz >>)

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen

nächster neuerer Beitrag | nächster älterer Beitrag
Antwort erstellen


Diesen Beitrag mit Lesezeichen versehen .... | Nach anderen Beiträgen suchen

Administrative Optionen: Beitrag schliessen | Archivieren/Bewegen | Beitrag melden!
Fragen und Anregungen: Kritik-Forum | Neues aus der Community: Community-Forum

(c)2025 CAD.de | Impressum | Datenschutz
