Thema: Abstandsbemaßung vom Schnittpunkt zweier Verrundungen (2074 mal gelesen)
|
Generalimuc81 Mitglied Konstruktionsingenieur

 Beiträge: 28 Registriert: 03.05.2010
|
erstellt am: 31. Okt. 2010 11:09 <-- editieren / zitieren --> Unities abgeben:

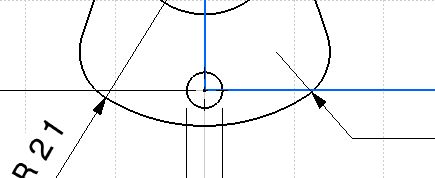

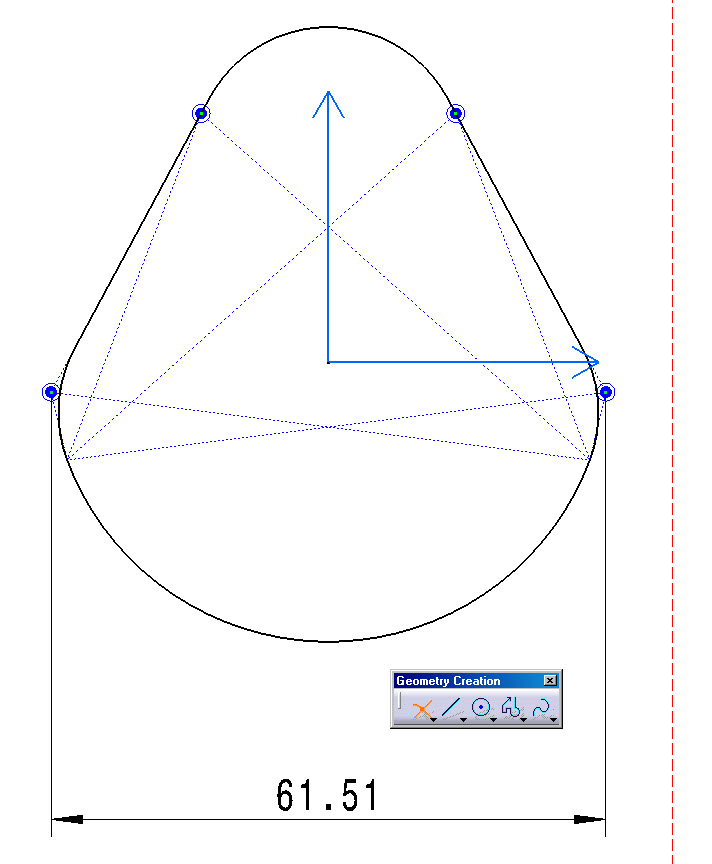

Hallo zusammen, es geht um folgendes: ich habe drei elemente, einen Kreisbogen, und zwei angrenzende Schenkel. an den zwei schnittpunkten liegt jeweils eine verrundung. Nun möchte ich bei der zeichnungserstellung ein Abstandsmaß erzeugen, welches den Bezug von den schnittpunkten des Kreisbogens zu den schenkeln (ohne die Verrundungen) hat. Hoffe ihr wisst was ich meine, ich habe zur verdeutlichung noch eine jpg hoch geladen. Wie mache ich das? Beste Grüße Christian Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann Moderator Konstrukteur

 Beiträge: 12054 Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 31. Okt. 2010 11:30 <-- editieren / zitieren --> Unities abgeben:          Nur für Generalimuc81
Servus Wenn du Glück hast, geht dass mit der Schnittpunktfangfuntion. In der Sysmbolleiste (Bemassungs)Tools, gibt es dazu einen Schalter (ganz rechts) bei aktivierter Bemassungsfunktion. Gruß Bernd PS: Bitte Systeminfo ausfüllen. ------------------ Warum einfach, wenn es auch kompliziert geht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
thomasacro Ehrenmitglied V.I.P. h.c. Ingenieur Anwendungsberater

 Beiträge: 3728 Registriert: 12.05.2004 V4 V5 2016 - 2020 V6 2016x -2019x
|
erstellt am: 31. Okt. 2010 11:36 <-- editieren / zitieren --> Unities abgeben:          Nur für Generalimuc81

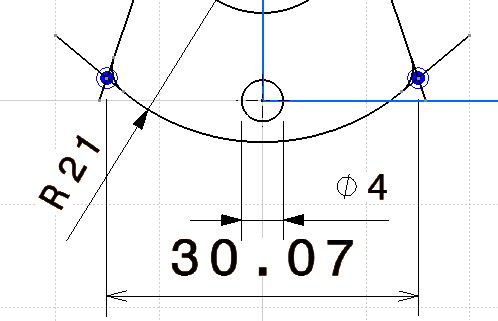

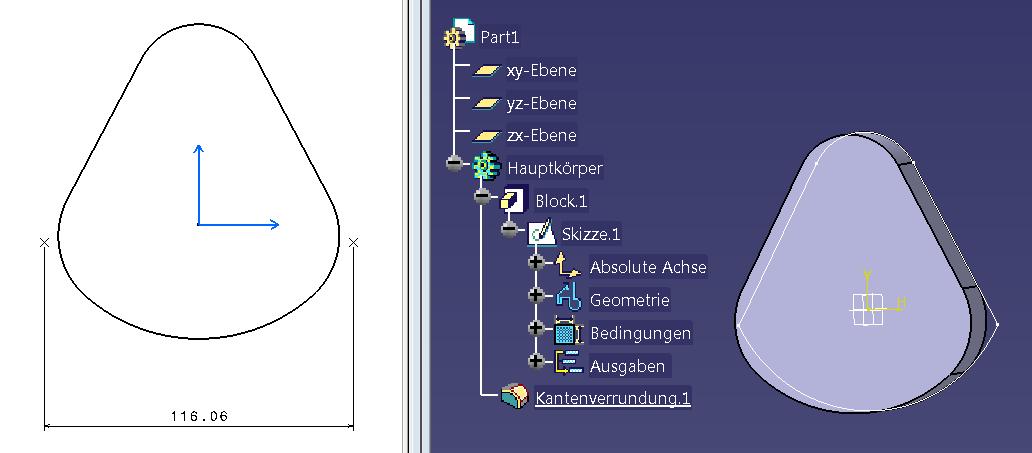

Hallo zusammen Der Schnittpunktfang klappt da leider nicht. Ich habs so gemacht: Skizze scharfantig zeichnen und die Eckpunkte als Ausgabeelemente definieren. In der Zeichnungsableitung nun noch anstellen, dass 3D Punkte angezeigt werden können. Dann gehts. Nur: wie willst du dieses Maß anschließend prüfen?? ------------------ gruß, Tom  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Generalimuc81 Mitglied Konstruktionsingenieur

 Beiträge: 28 Registriert: 03.05.2010
|
erstellt am: 31. Okt. 2010 11:51 <-- editieren / zitieren --> Unities abgeben:
Erstmal Danke für die rasche Antwort euch beiden. Schnittpunkt hat bei mir auch nicht funktioniert. Nun habe ich meine Skizze abgeändert, damit ich zwei scharfe Kanten habe. Allerdings habe ich noch nie mit Ausgabeelementen gearbeitet. Wie definiert man sowas? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
moppesle Ehrenmitglied V.I.P. h.c. Konstrukteur

 Beiträge: 3437 Registriert: 28.05.2009 CATIA V5 R19 SP9 WIN 7 64bit
|
erstellt am: 31. Okt. 2010 12:37 <-- editieren / zitieren --> Unities abgeben:          Nur für Generalimuc81
|
Generalimuc81 Mitglied Konstruktionsingenieur

 Beiträge: 28 Registriert: 03.05.2010
|
erstellt am: 31. Okt. 2010 13:10 <-- editieren / zitieren --> Unities abgeben:
|
thomasacro Ehrenmitglied V.I.P. h.c. Ingenieur Anwendungsberater

 Beiträge: 3728 Registriert: 12.05.2004 V4 V5 2016 - 2020 V6 2016x -2019x
|
erstellt am: 31. Okt. 2010 13:37 <-- editieren / zitieren --> Unities abgeben:          Nur für Generalimuc81
|
Generalimuc81 Mitglied Konstruktionsingenieur

 Beiträge: 28 Registriert: 03.05.2010
|
erstellt am: 31. Okt. 2010 14:07 <-- editieren / zitieren --> Unities abgeben:
|
